早在16年10月网件就发布了新一代的R9000夜鹰X10AD7200，本次为大家带来的就是R9000的拆机。
现在的路由器给我的感觉是越做越大，这一点特别是在旗舰路由上尤为明显，作为网件新一代的顶级路由Nighthawk夜鹰X10自然不能例外，更高的性能势必需要更大面积的散热，因此免不了增加体积。
此外夜鹰X10AD7200使用了1.7GHz的AnnapurnaLabsAL-314四核Cortex-A15SoC相比R8500的BCM4790C主控双核1.4GA9有质的提升，可以胜任Plex媒体服务及流畅地4K串流转码。

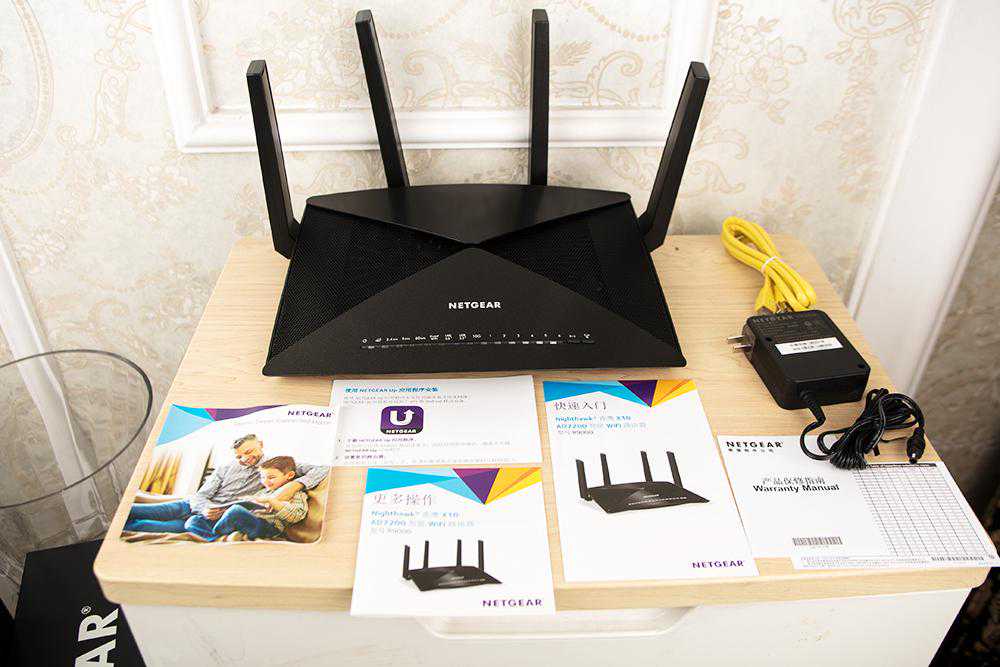

说明书、保修卡、简易操作手册、电源适配器及网线。

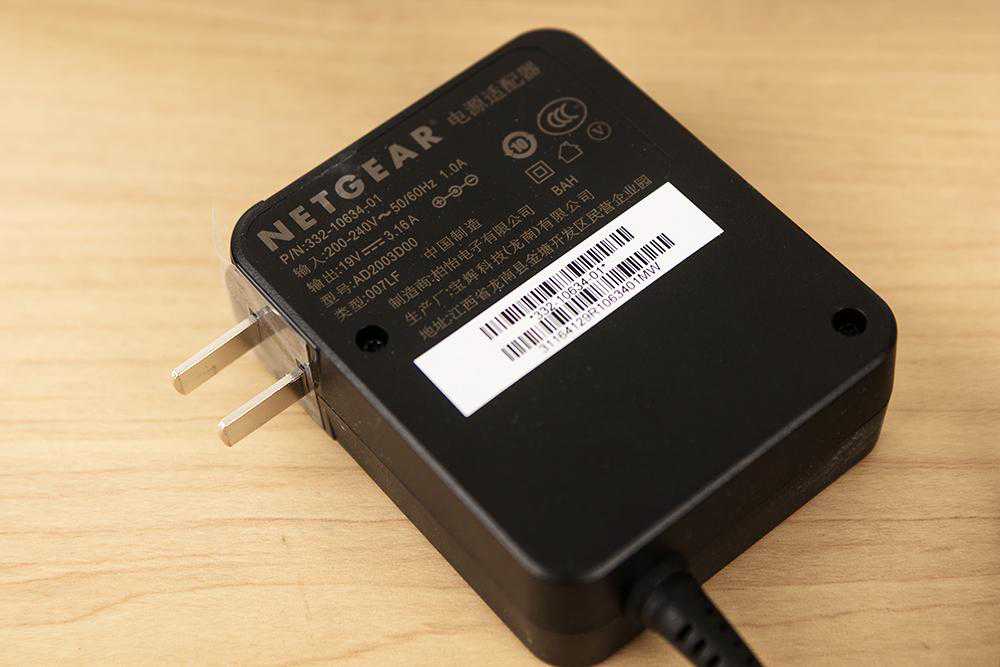

电源适配器采用标压200-240V，输出为19V3A大电流。

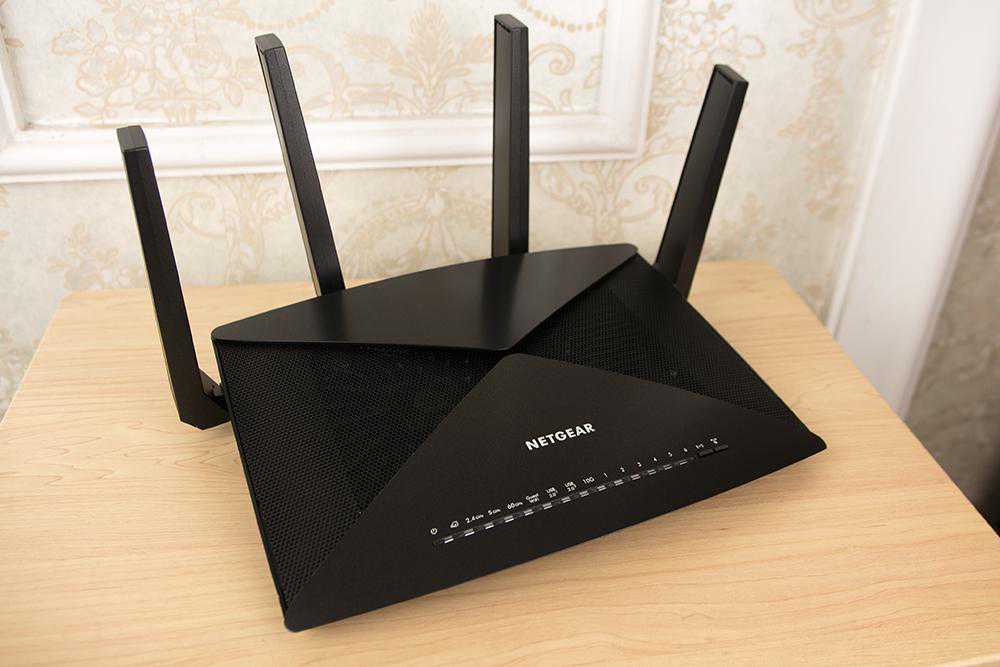

延续了上一代旗舰的优良血统，依然采用四根有源天线设计，加之正面X的造型，内敛而不张扬，在视觉上也造成一定的瘦身效果。

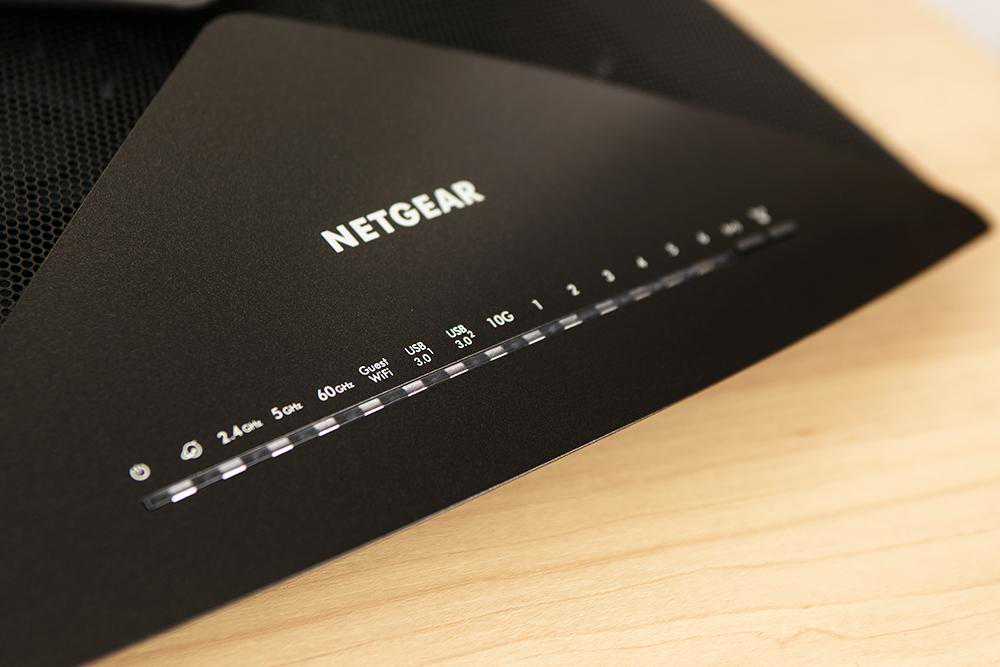

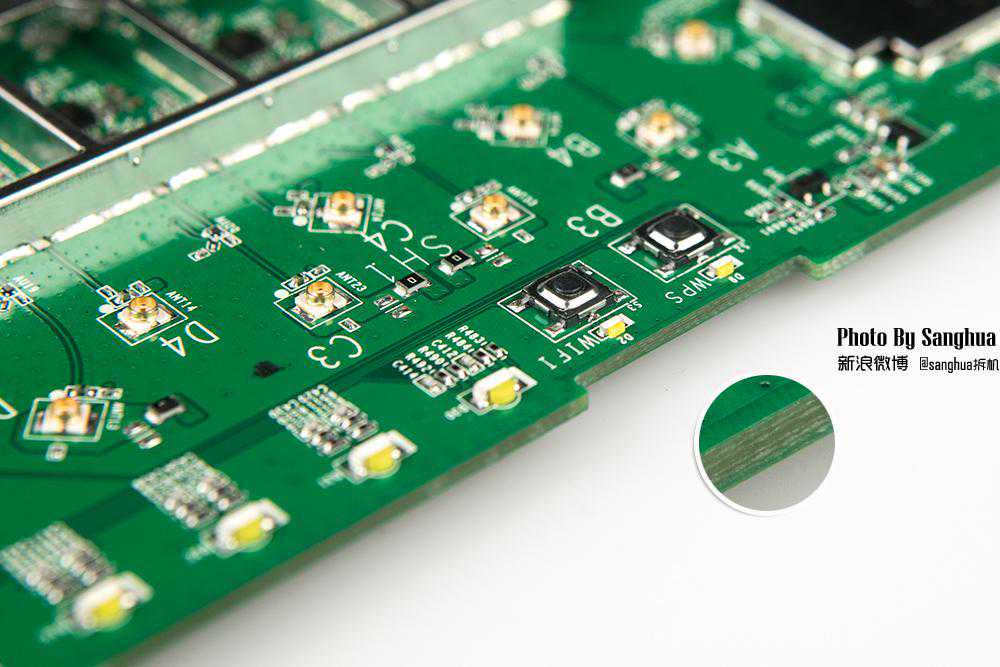

详尽的LED指示灯涵盖电源、无线信号、每个LAN口乃至USB接口，通过状态指示灯就可以直接发现问题，另外新增了60无线和10G万兆SFP+的指示灯。

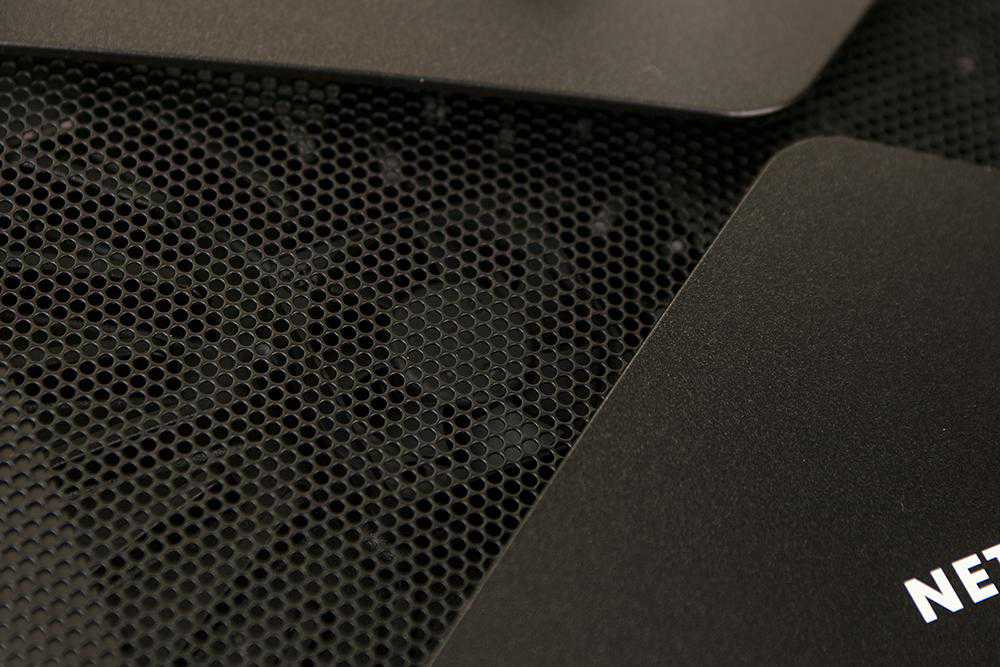

透过金属网面可以发现一枚4X4的风扇，可见夜鹰X10AD7200为了更好地解决散热采用主动式散热。
有源天线上设计有超多的开孔同样是为了增加空气对流改善散热。

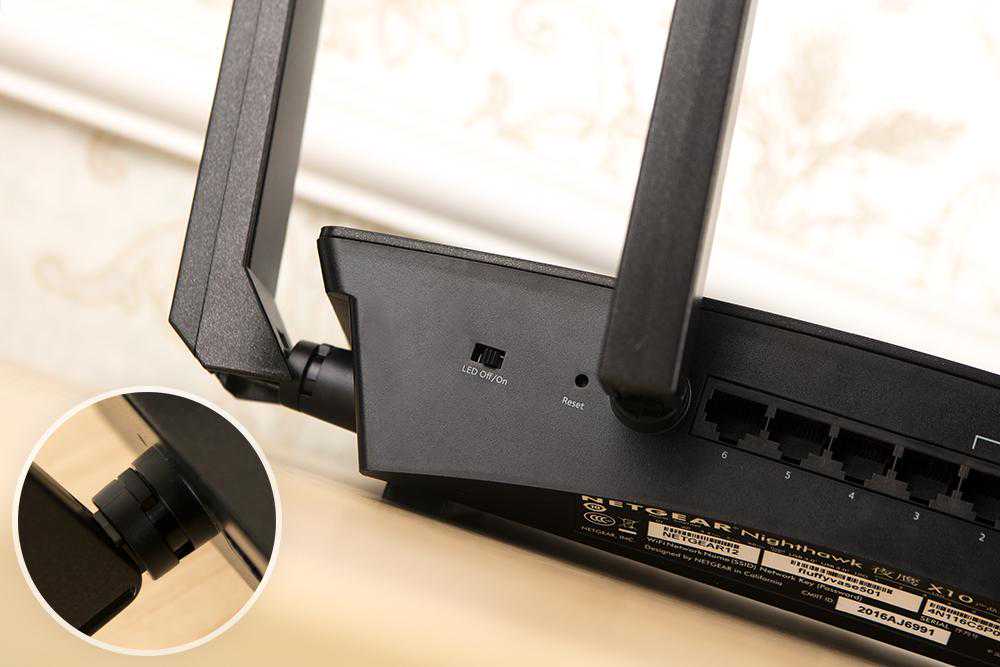

因为使用定制的有源天线，因此天线不可更换没有看到镀金的RP-SMA也在情理之中。对于光污染无爱的可以通过左侧的LED开关可以关闭，此外有重置孔可以初始化，解决忘记密码的尴尬。

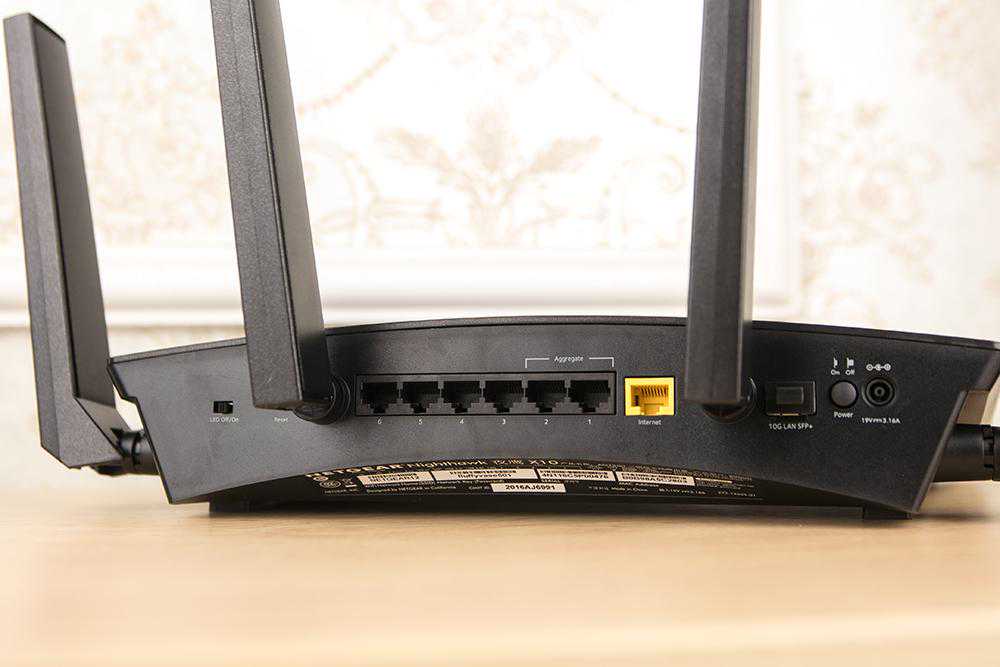

夜鹰X10AD7200配备了1个千兆WAN口（黄色），6个千兆LAN口，满足绝大多数家庭的需要。

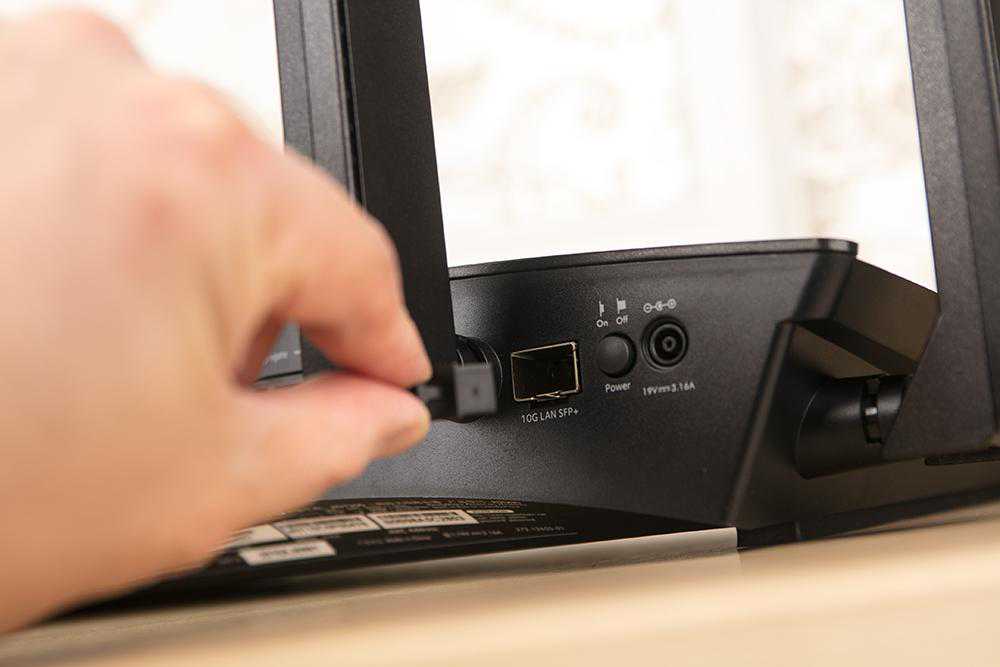

右侧为10GSFP+光纤口，电源开关及电源接口。

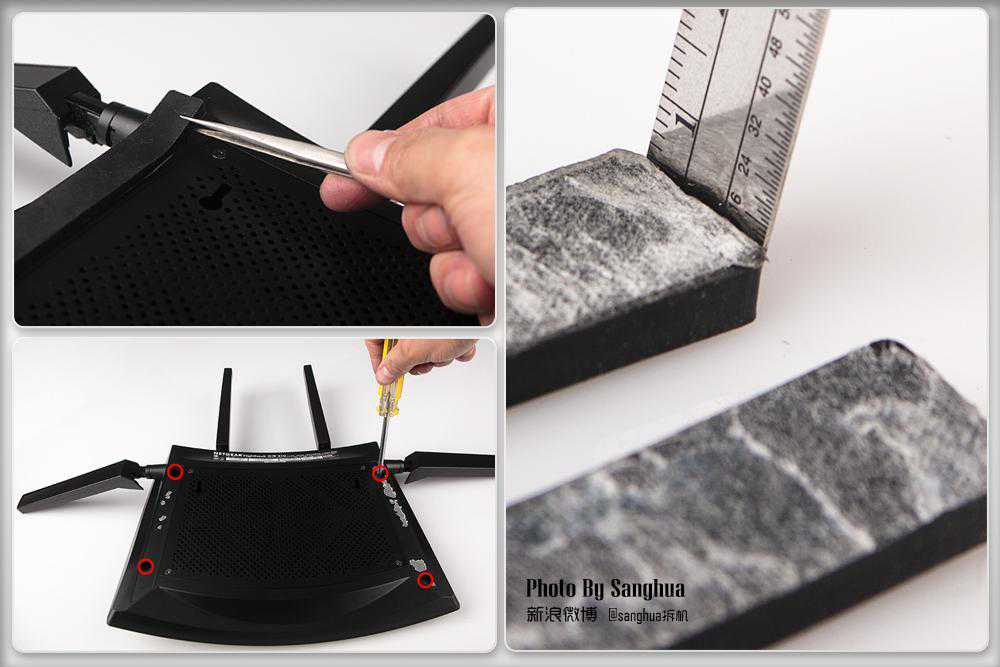

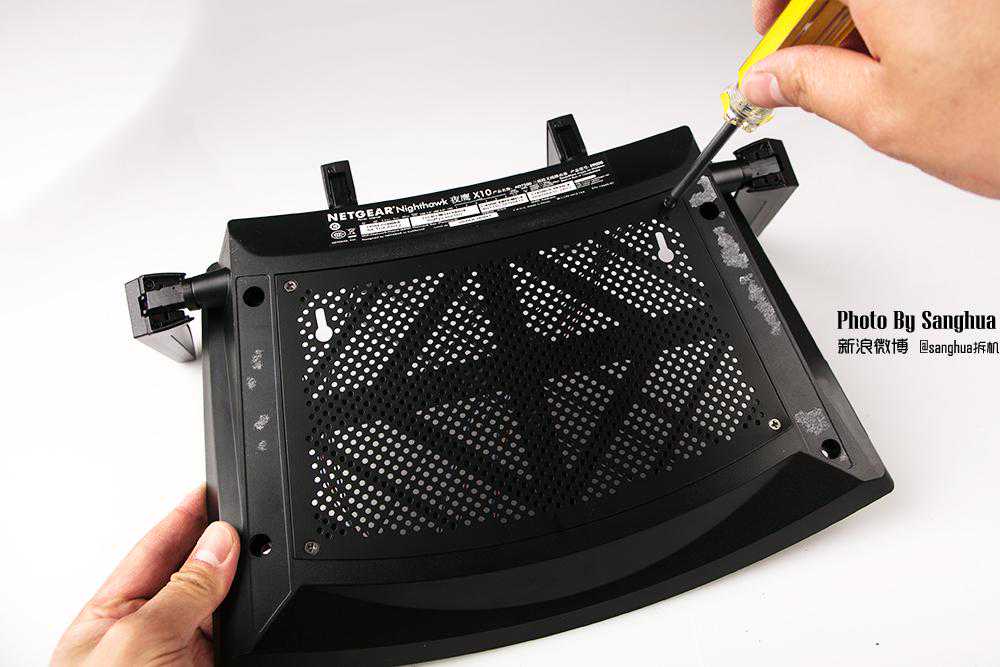

螺丝被隐藏在脚垫下，拆机前需要先分离脚垫。脚垫厚度为5MM抬升了路由器于桌面的距离，增大底部空间提升散热效果。
四周设计有卡扣连接，需要用撬片分离卡扣。

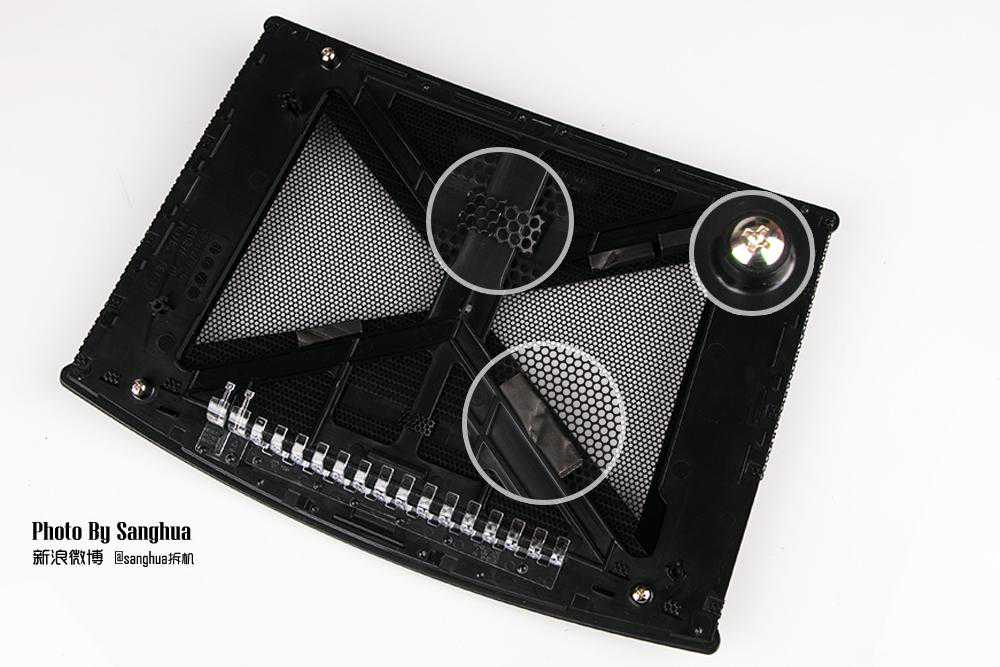

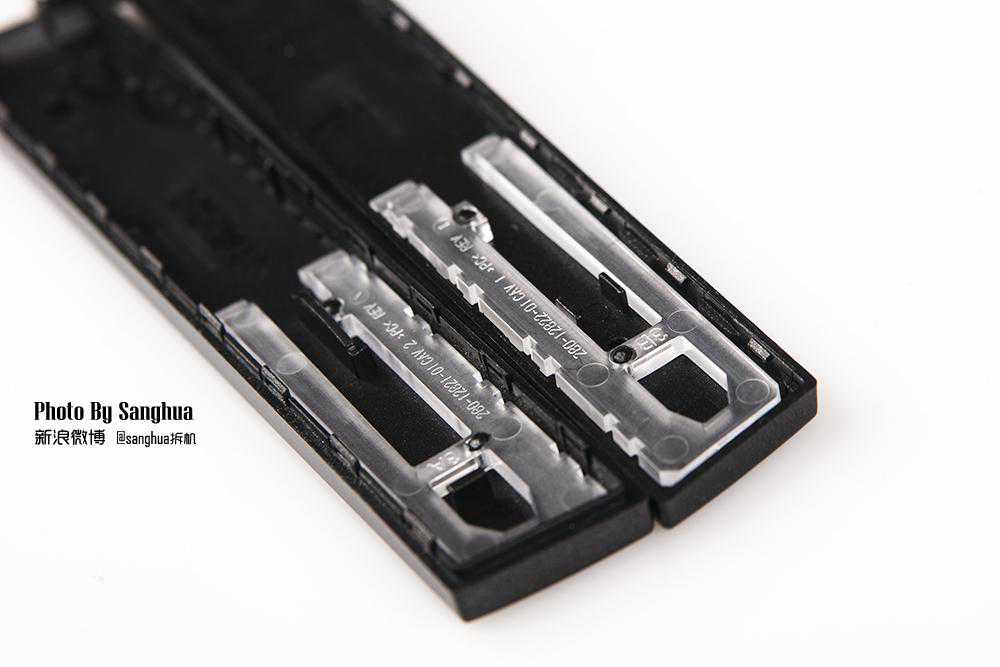

上盖的LED指示灯通过导光板导光。

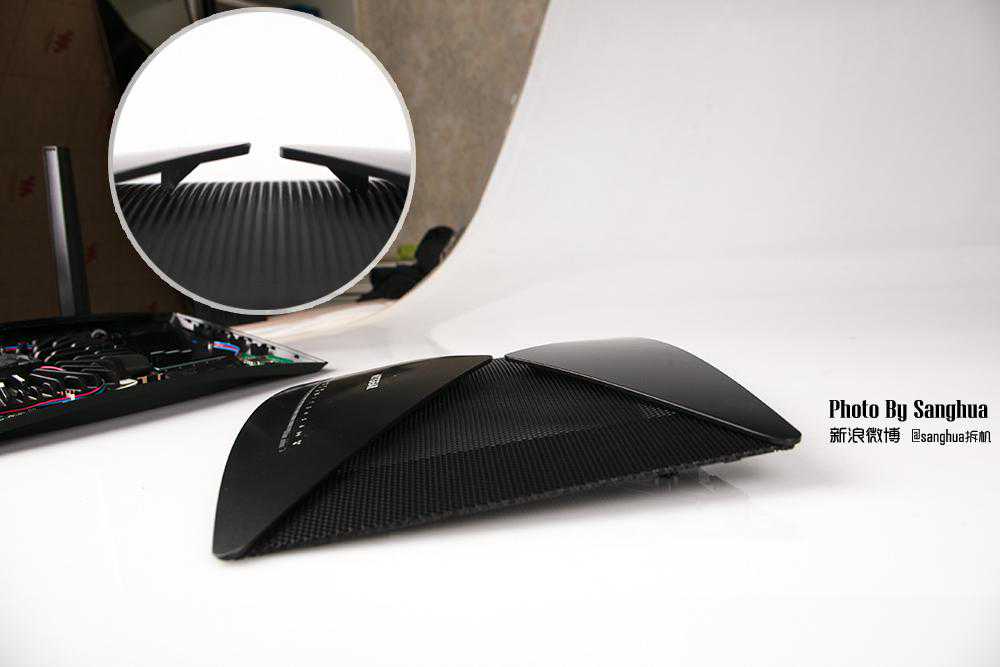

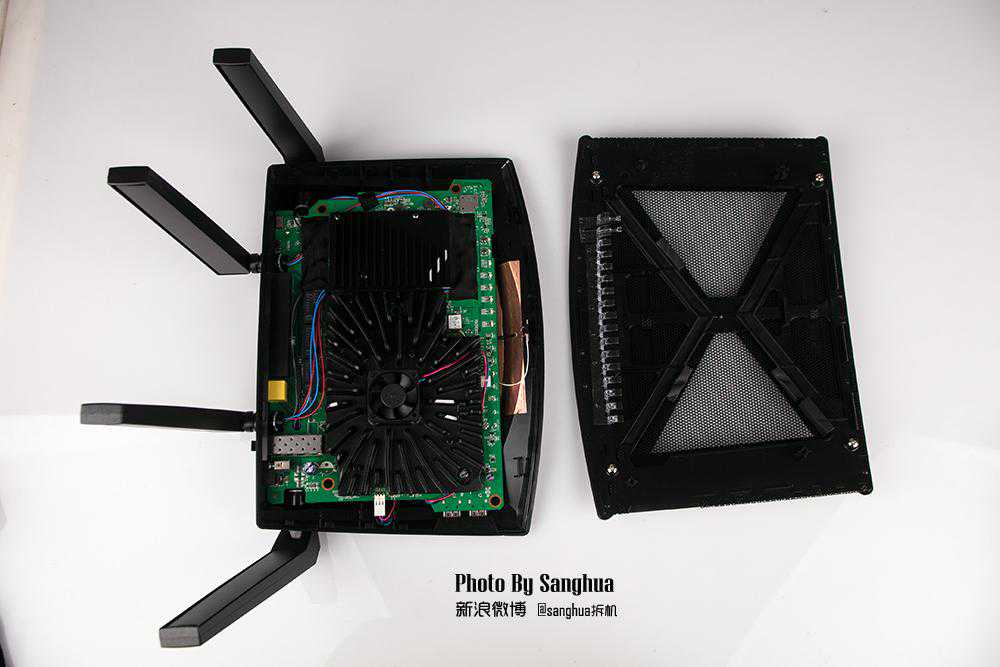

金属防尘罩于顶盖采用螺丝及卡扣固定，因此拆洗并不方便。为了增加进风量增大了金属罩的开孔，同时并没有设计防尘网，长期使用灰尘容易入侵，不利于除尘。在顶盖于散热片之间有防振垫，减轻因风扇转动所造成的振动。

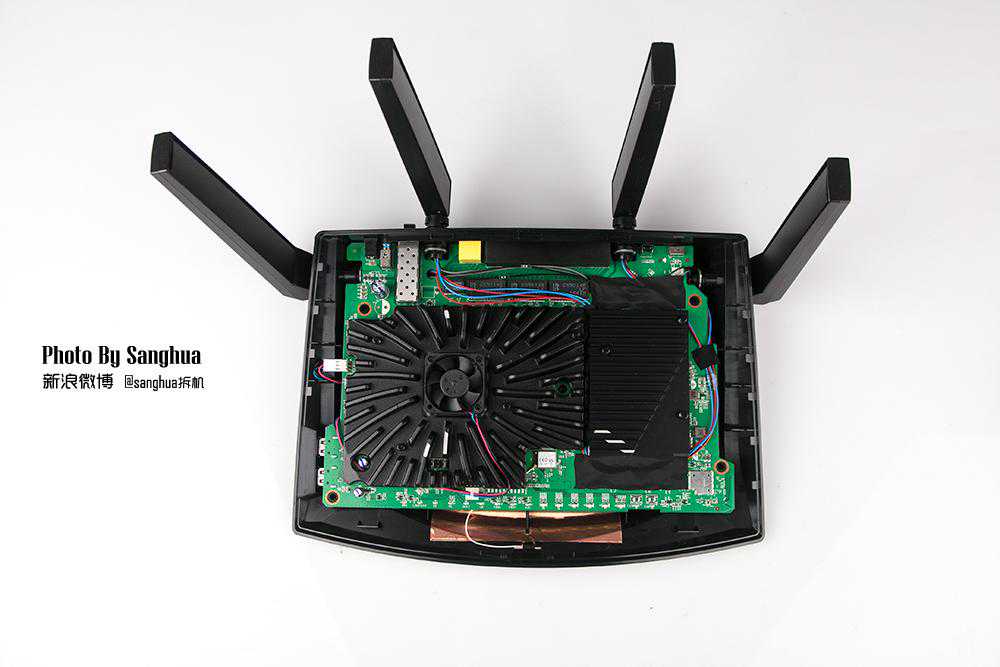

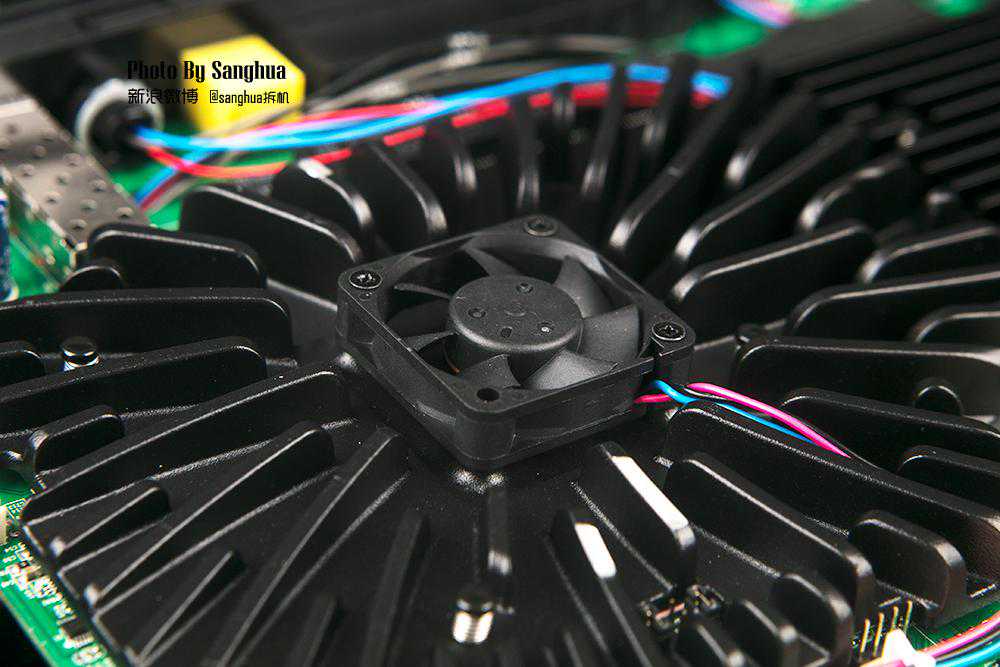

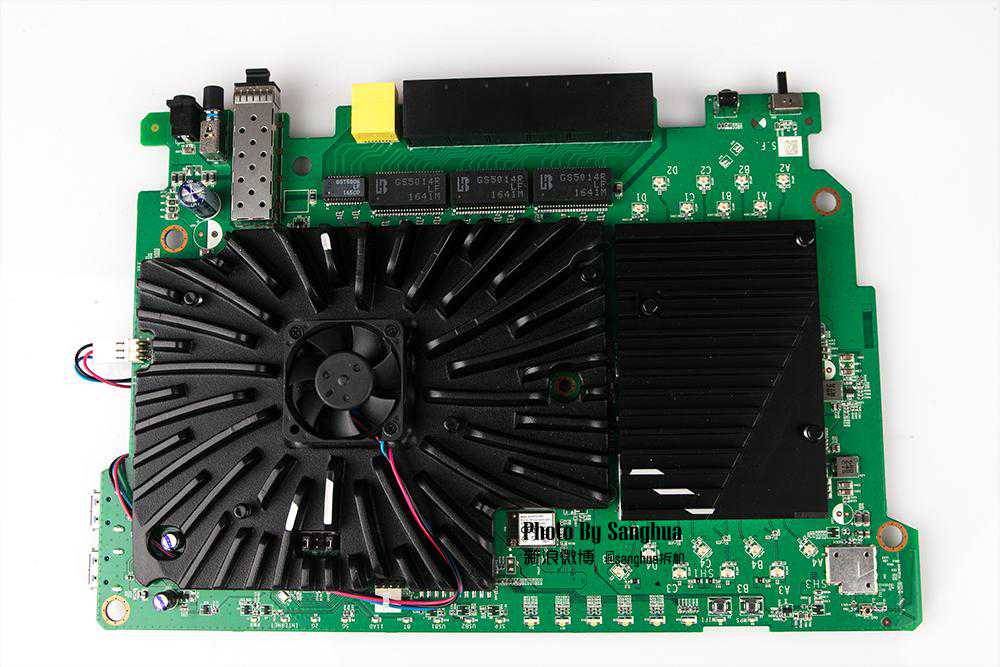

正面可以看到大面积散热片，中间是一枚风扇，相比去年底的海外版，国行将散热片从被动散热改成了主动散热。

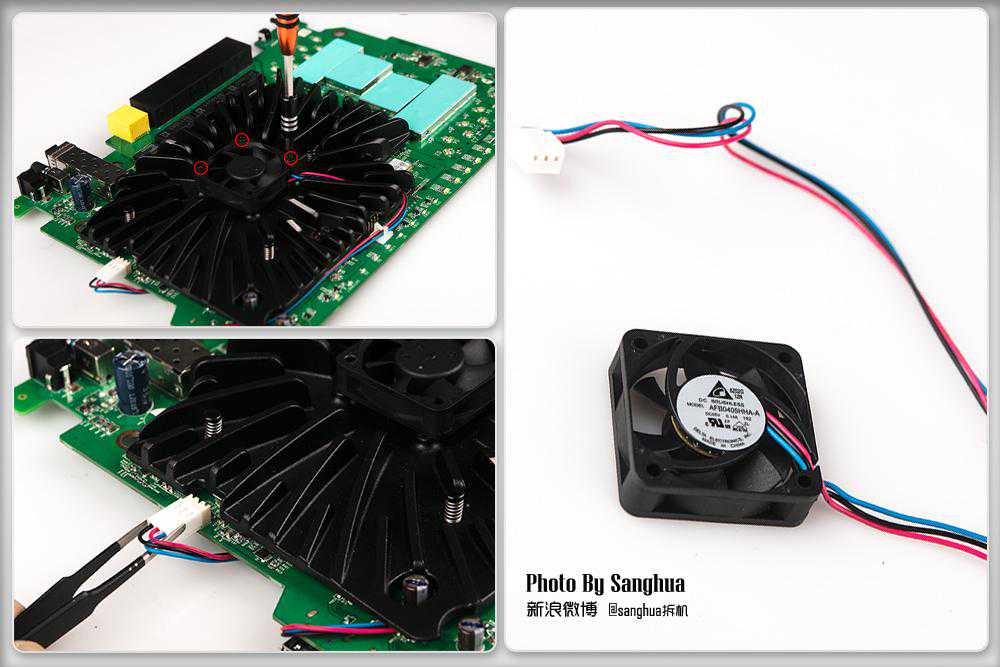

风扇由3枚螺丝固定。

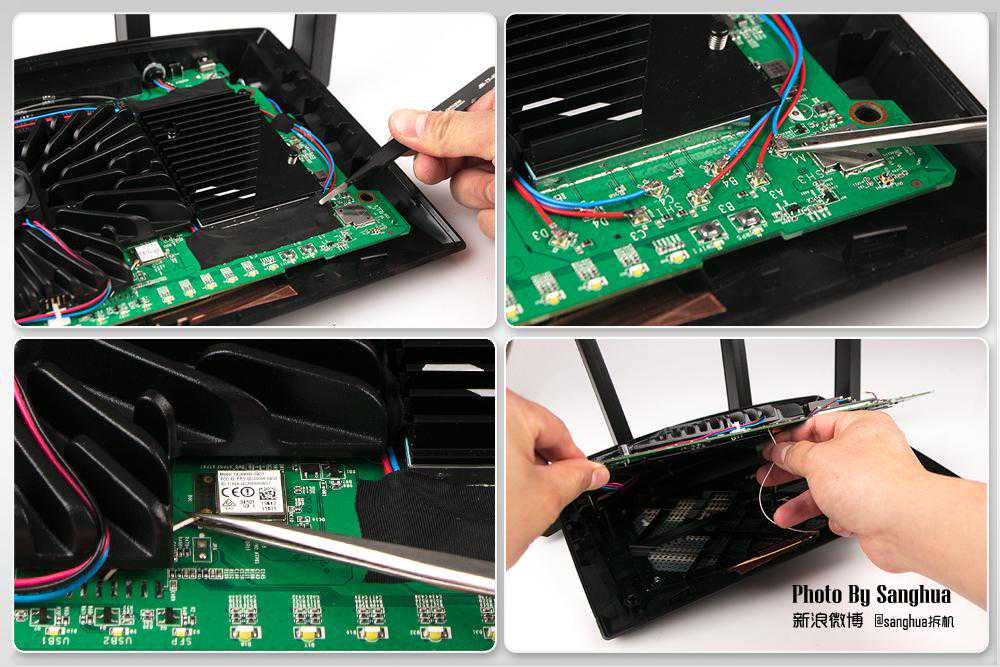

先分离2.4G的连接线及60GHZ的天线连接线。
接着分离5G的天线连接线。

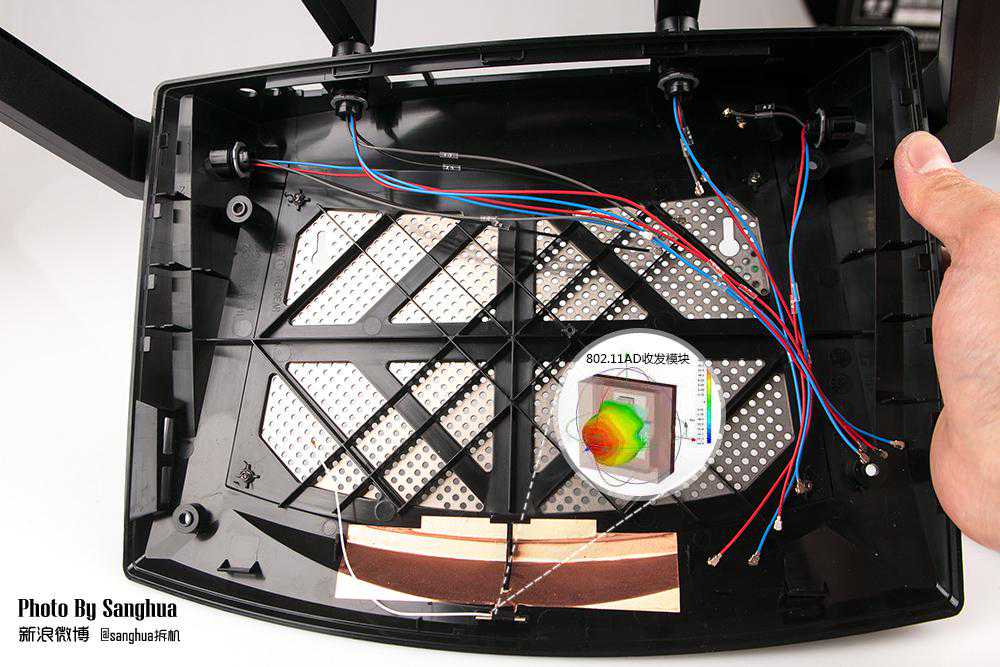

4根有源天线2.4G于5G共用，这点于上一代有源天线是相同的，不同的是上一代各用一路而这次各用两路，为何如此设计将在下文中详解。这里我想说的是60GHz天线，上图中的一大块附铜皮不是过天线的屏蔽层，真正的天线是铜皮上方那一小条才是，内置一个价值几百元的802.11AD的收发模块，使用了类似光学透镜的原理，使用波束成型聚焦信号，保证了60GHz频段信号的强度及稳定性。

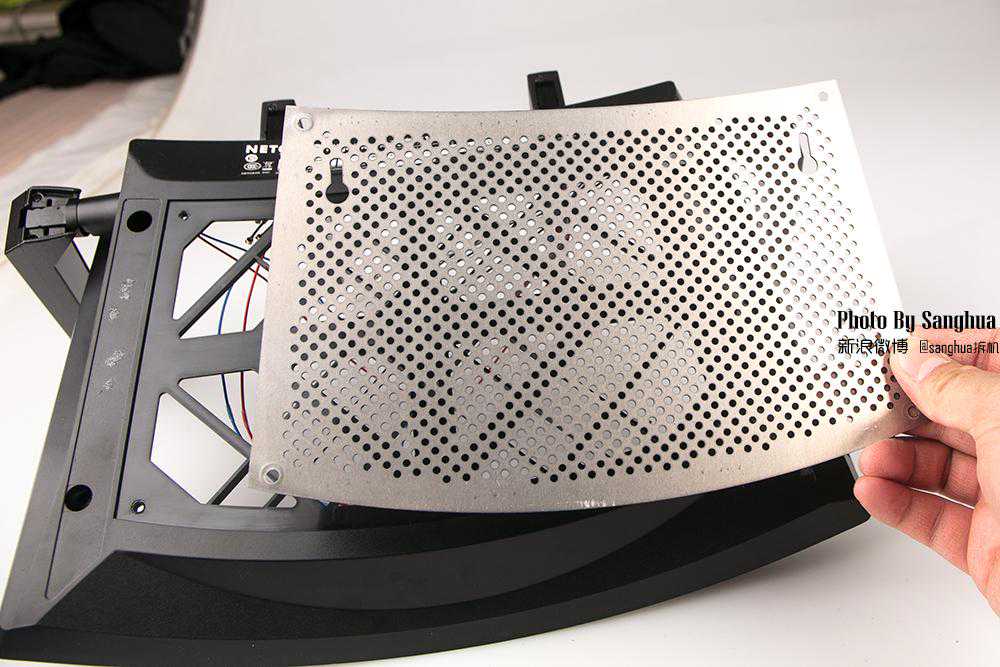

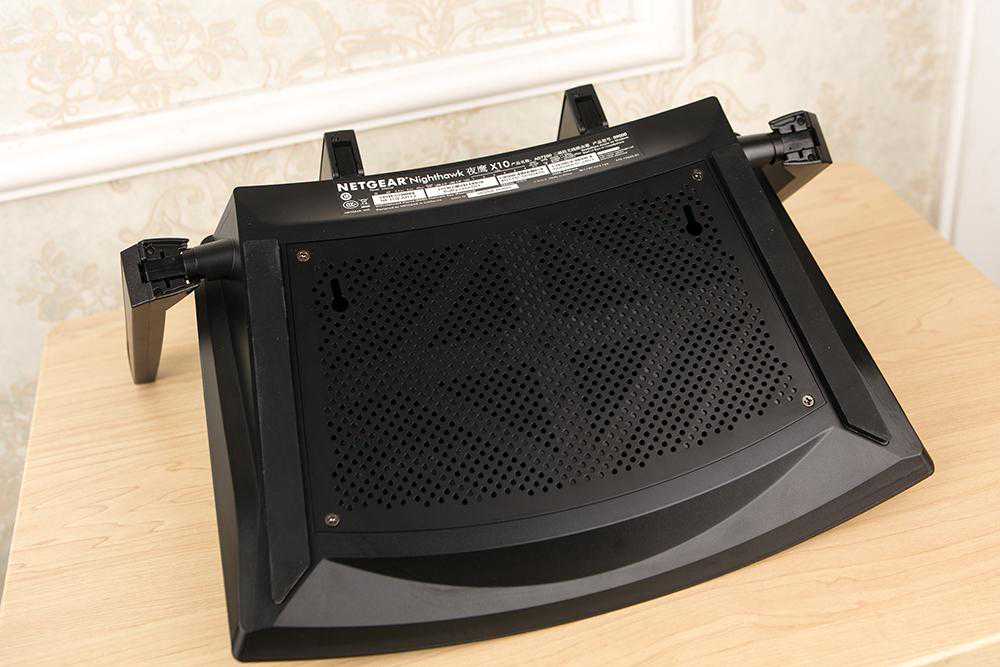

底部是采用大面积开孔的金属板，可自由拆卸方便清洁。
天线主要使用EPC材料，转动部分使用金属构件避免长期转用造成的磨损。

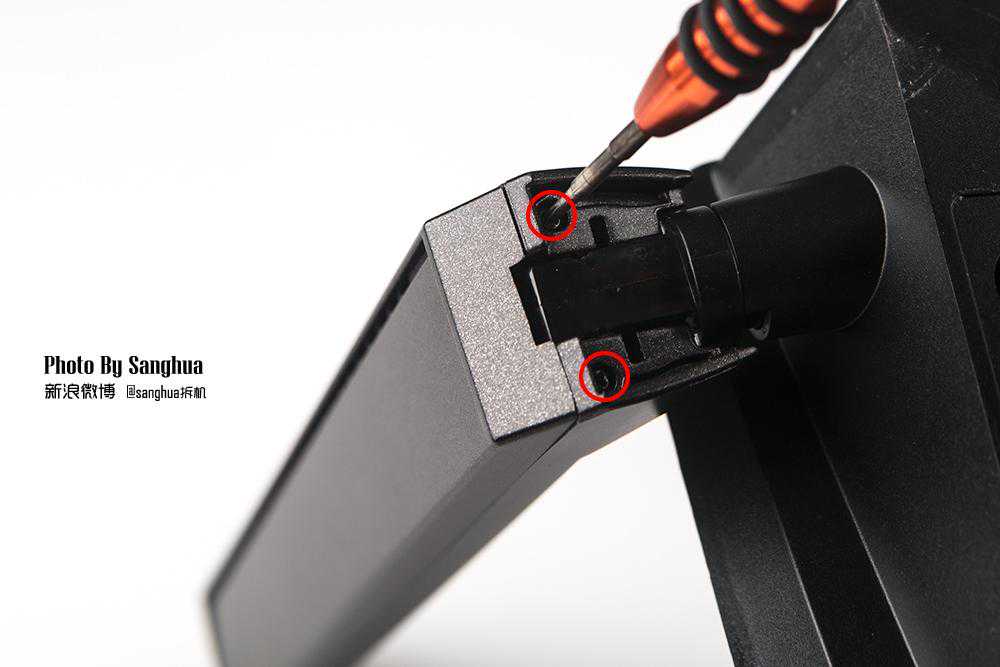

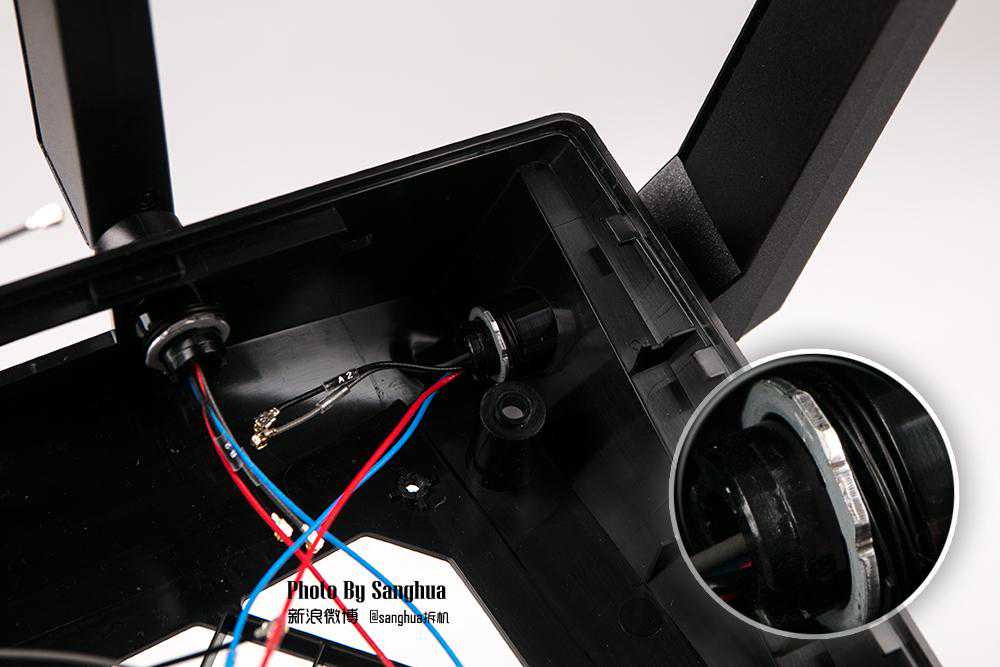

继续分离天线，每条天线底部都有2枚螺丝加固。

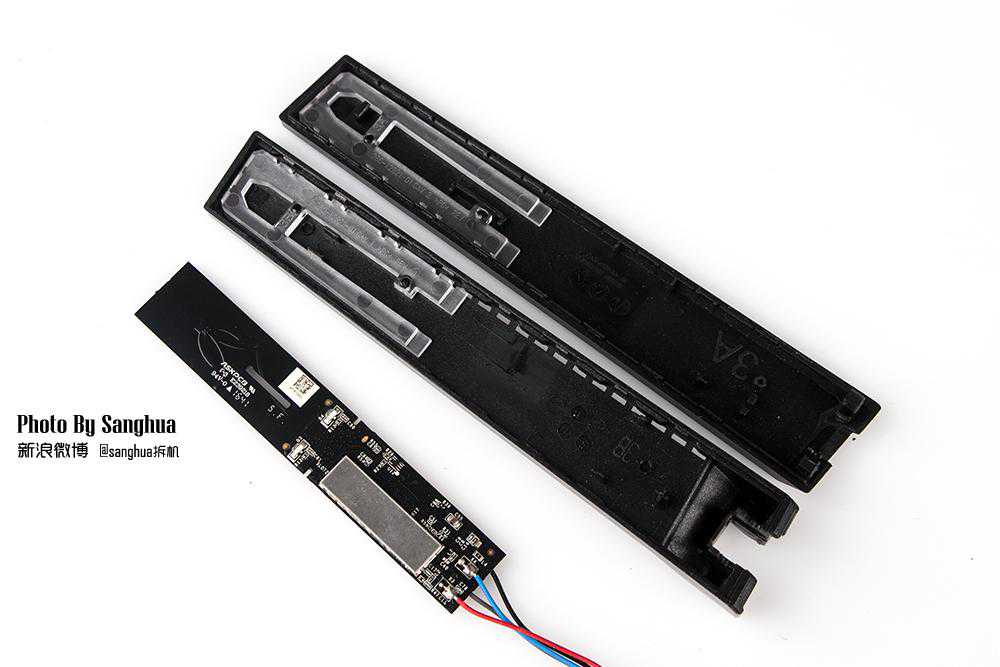

顶开侧面的卡扣方可打开天线。

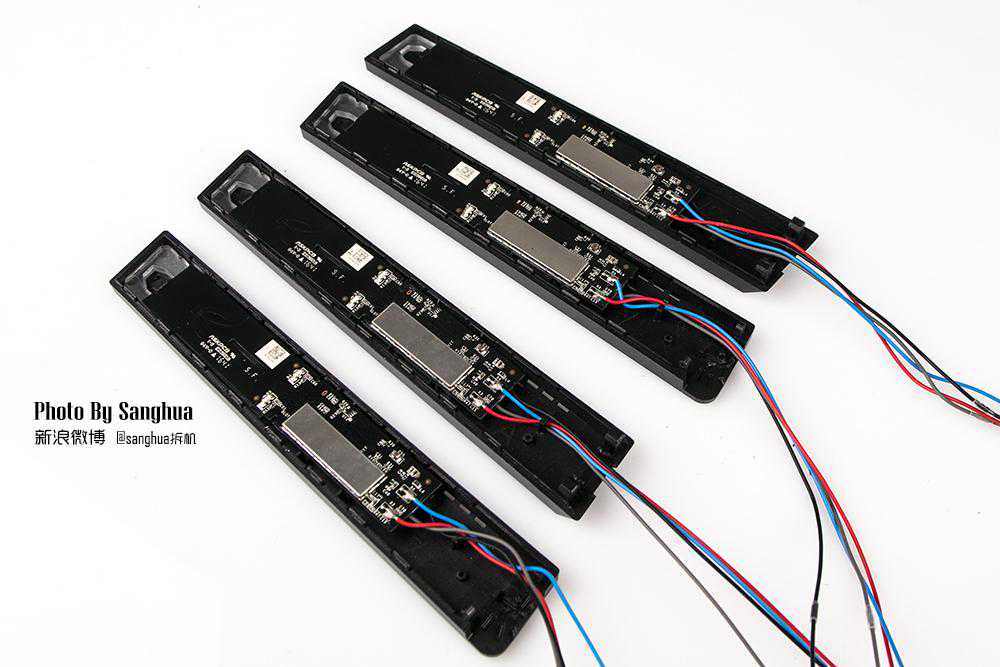

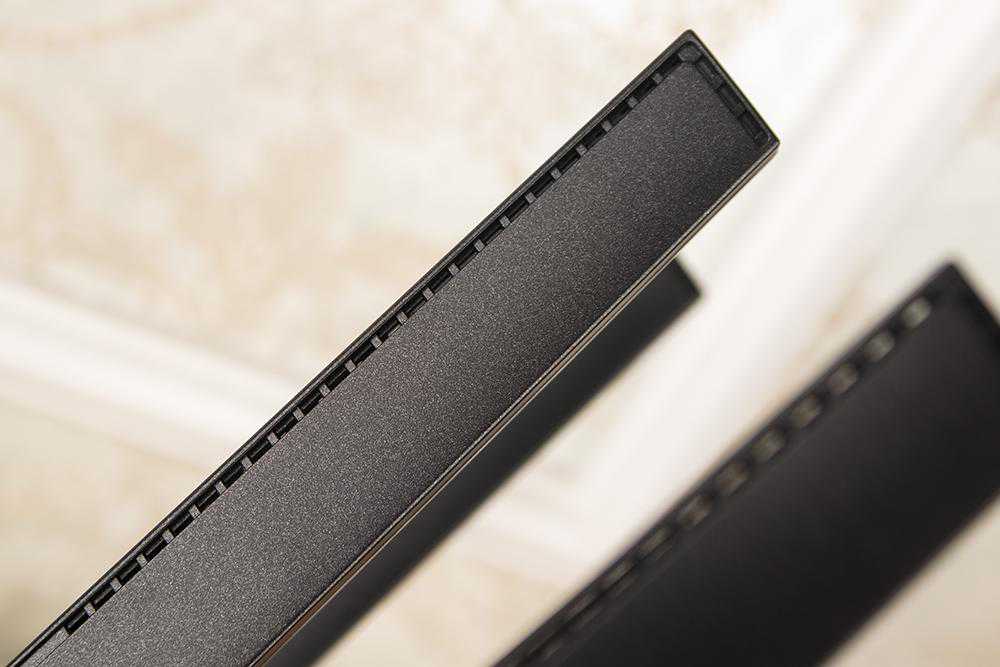

每条天线两侧各有一条超多小孔构成的开槽，增进天线的散热。毕竟路由器不同于其它产品，家里基本上是长期开机的状态，因此有源天线的电流再小，天线上的元器件多少都会发热量，经过长期的积累也是可观的，因此上面这个小小的设计有效解决了天线的发热问题，相比一代的全封闭式散热有所提升。

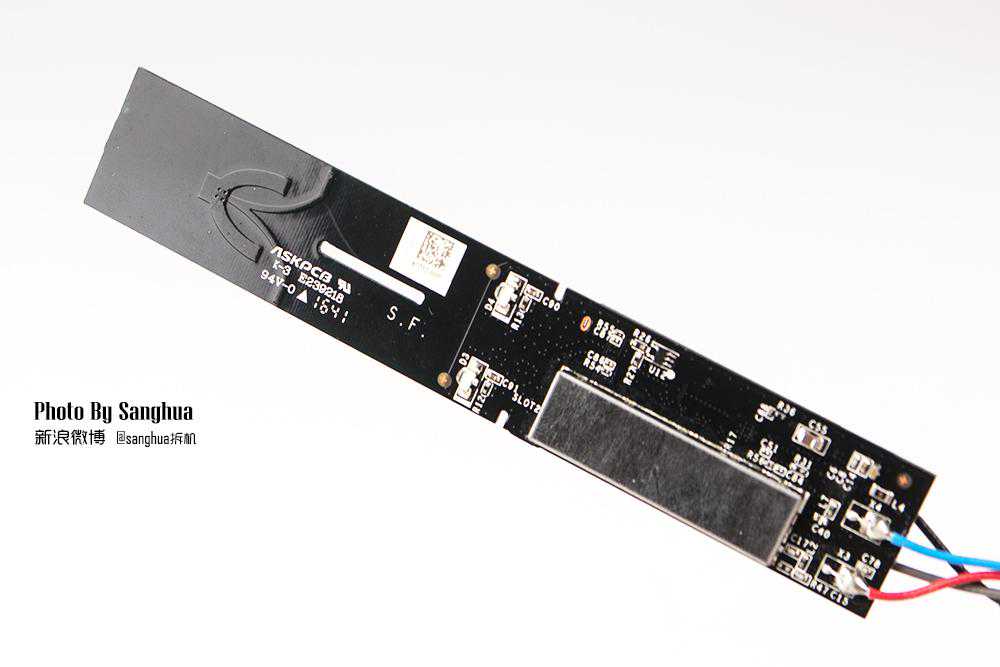

夜鹰X10AD7200采用第二代有源天线设计，在第一代的基本上进行了升级改良，天线正面为5G背面为2.4G，并分别使用金属罩进行屏蔽，防止信号干扰。
上图为2.4G部分，可以看到于上一代有源天线不同的是这次采用2条线将TX/RX两路信号引到天线上再进行时序控制，而绝大多数路由一般做法是先在主板上进行时序控制后再通过一条射频线连接到天线上，夜鹰X10AD7200这种做法使底噪更低。
5G的TX部分的功率放大器被移动到天线上，PA5542这一枚5G频段的功放PA可以推到26BDI。此外5G部分也是把时序控制这一步从主板移到天线上，因此我们可以看到夜鹰X10AD7200的有源天线有四条射频线。

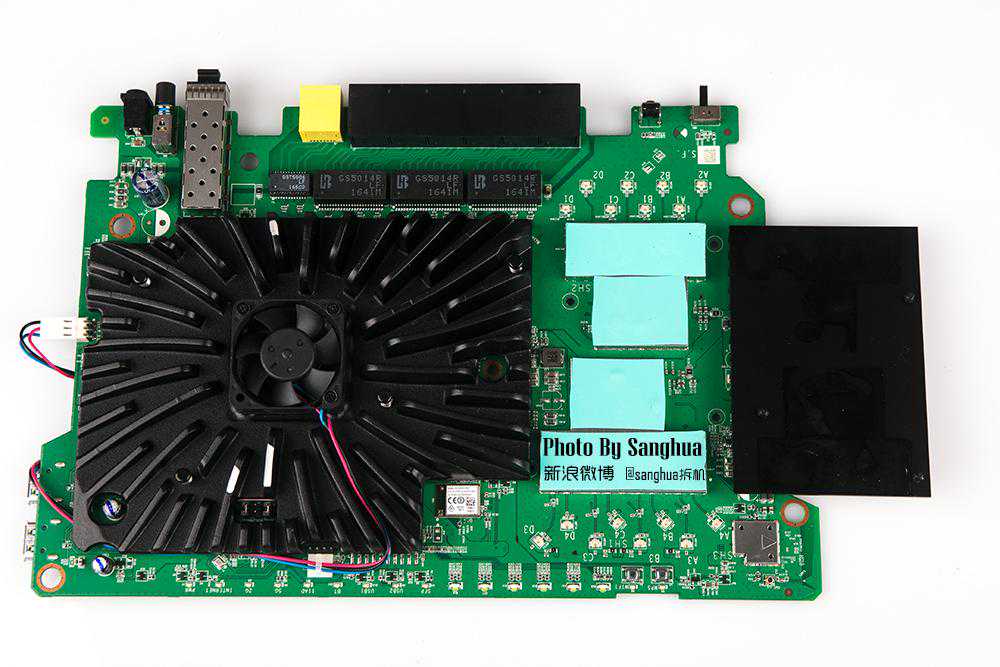

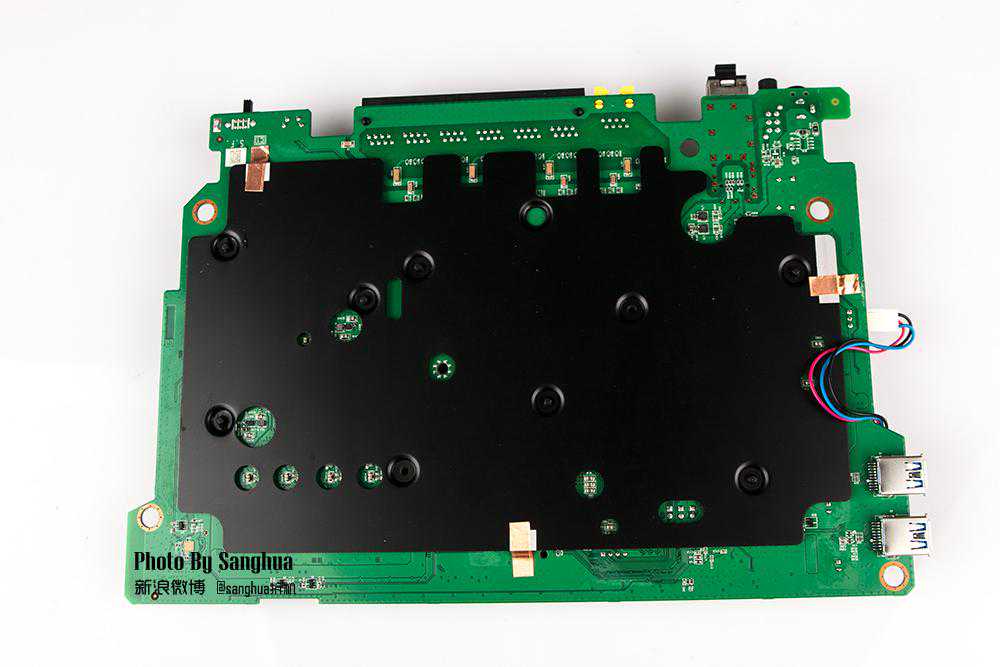

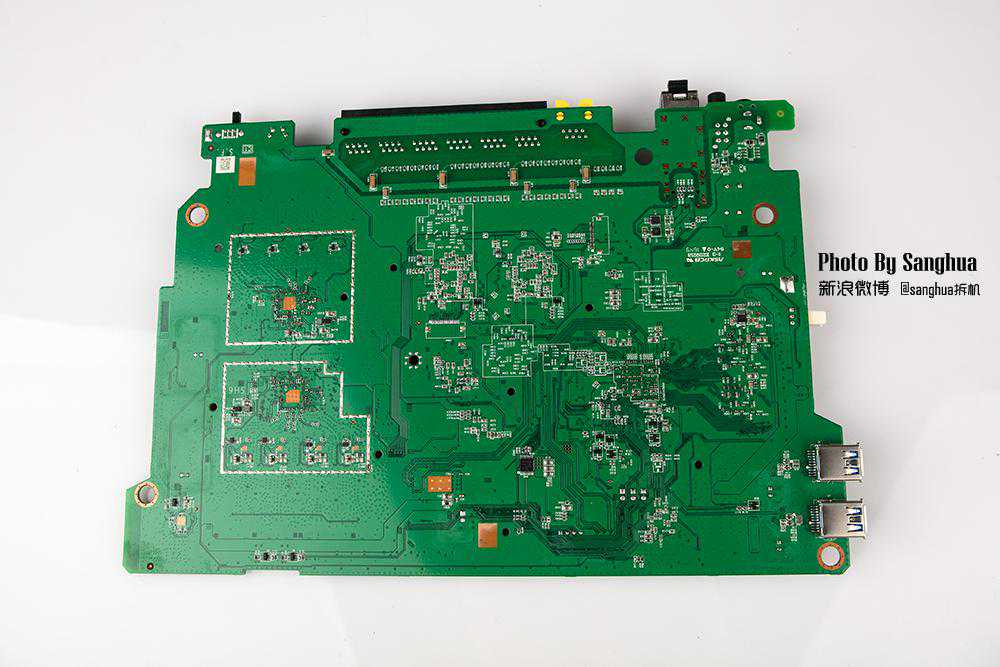

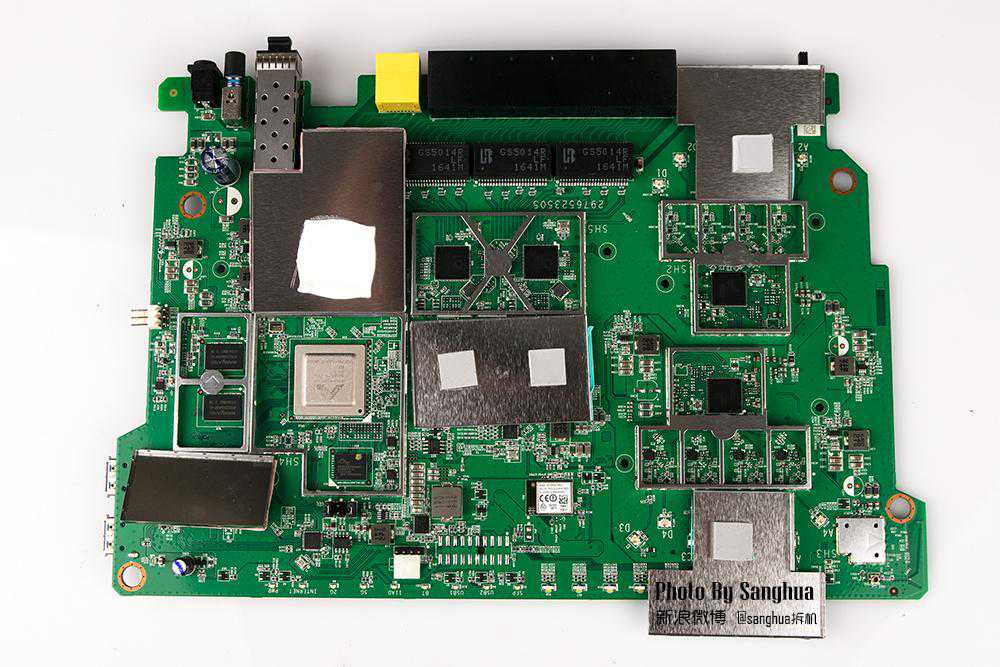

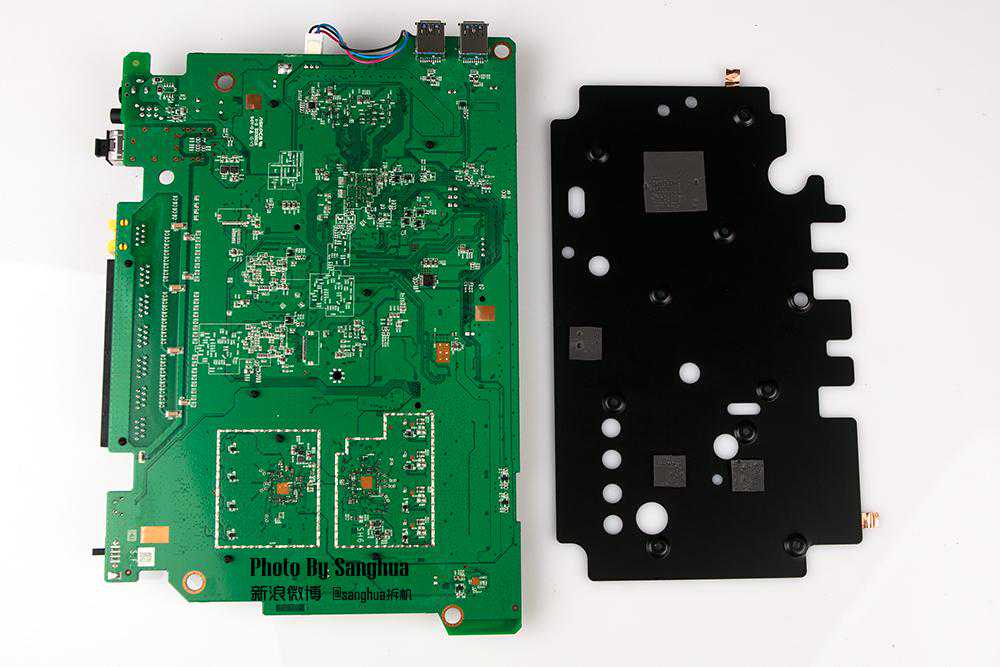

路由器主板正反面都覆盖大面积散热片，背面的散热片厚度略低于正面，热量主要由正面的散热片带出。

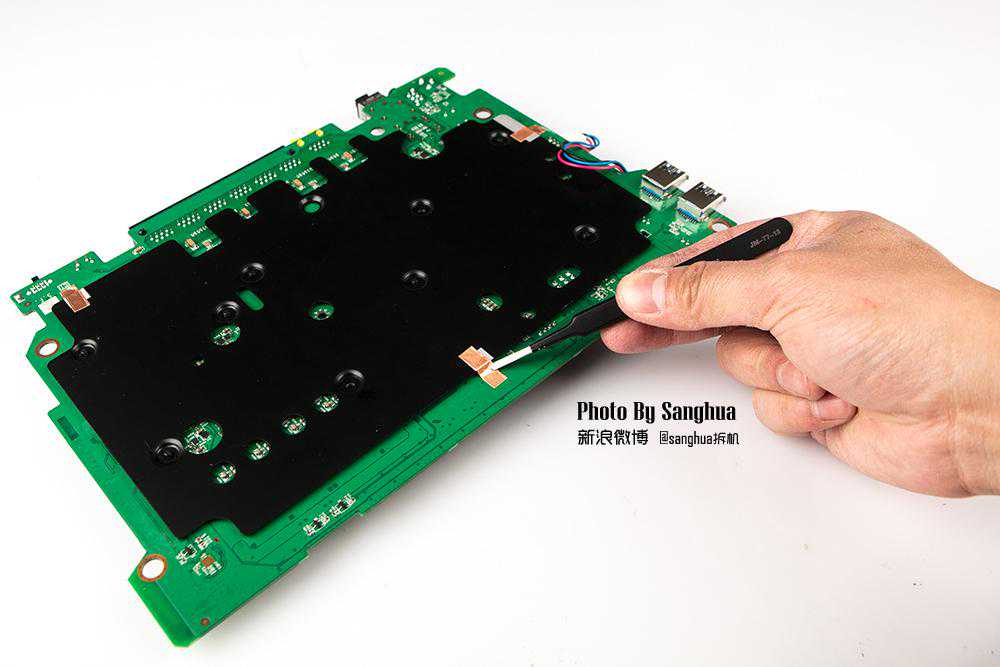

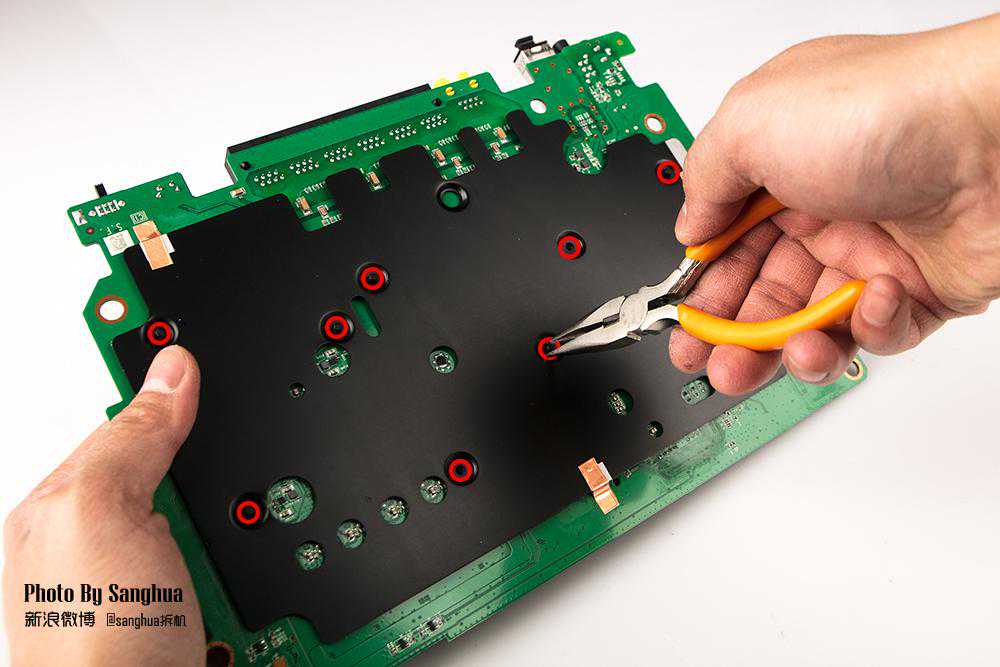

在主板于背面散热片之间贴有防静电保护贴需要分离。

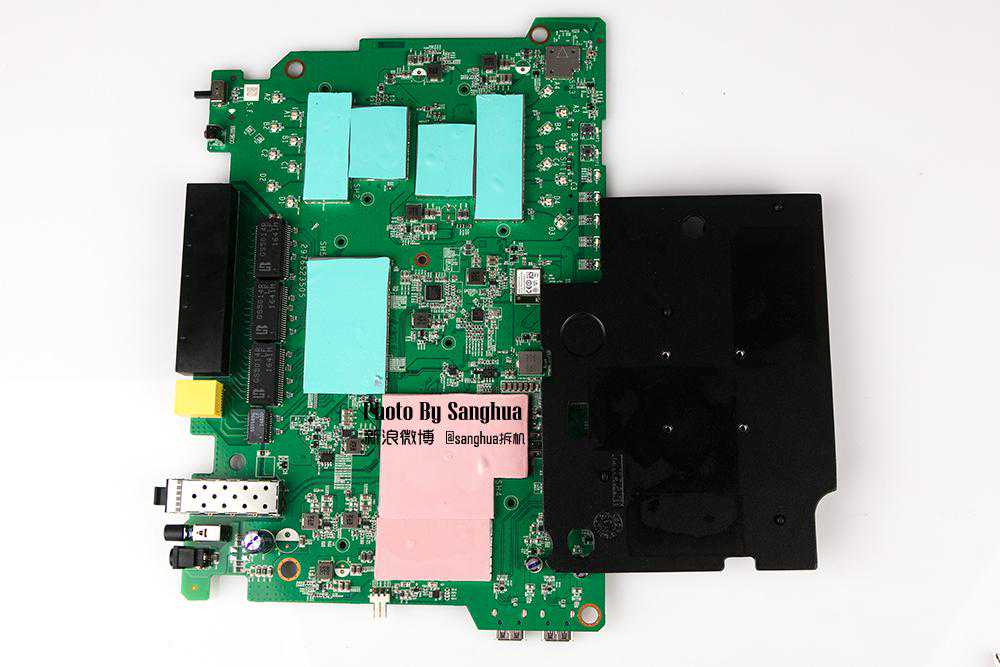

在主要芯片对应的位置都设计有导热贴。
风扇使用台达AFB0405HHA-A滚珠风扇，支持自动温控最大转速7000转。
在主芯片位置都有高达5MM厚的导热贴。

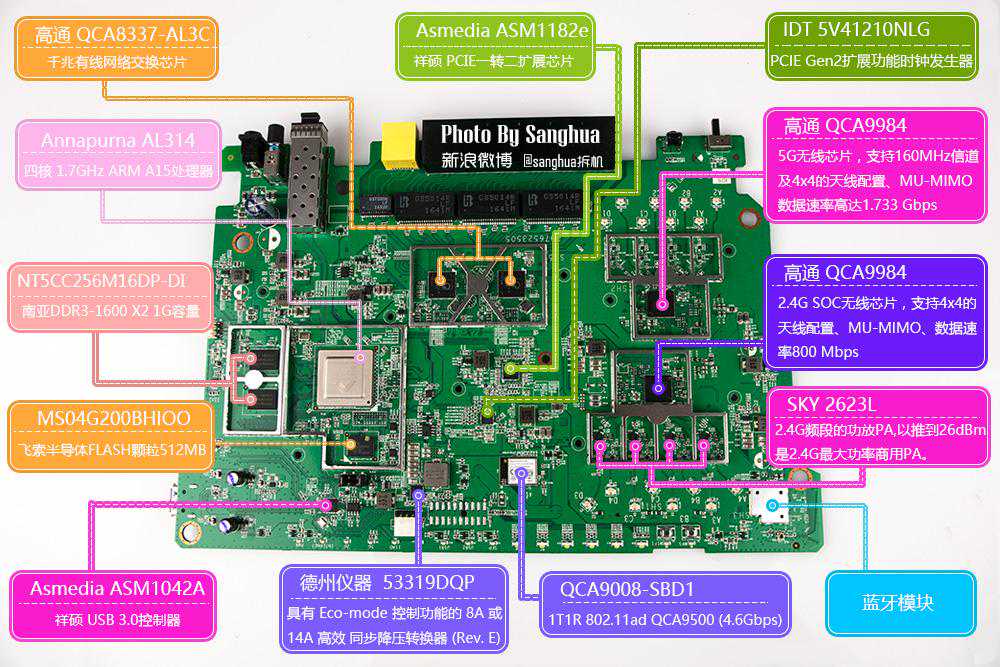

主控采用了AnnapurnaLabsAlpineAL314P这颗在群晖DS2015xs出现过的SOC,采用四核ARM®Cortex®-A15主频默频1.4GHz超频到了1.7GHz性能强劲。

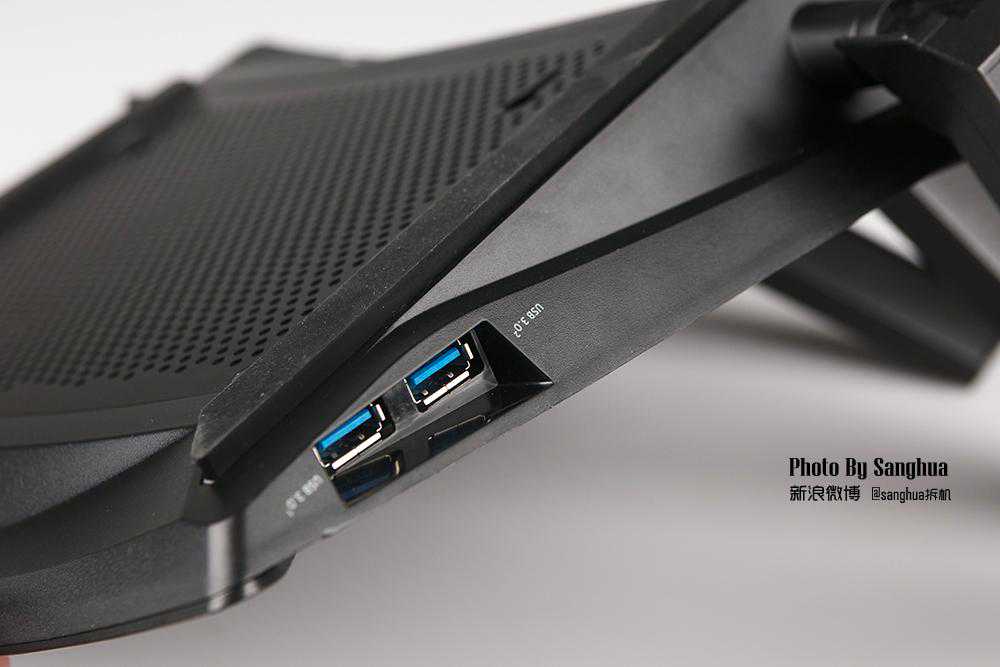

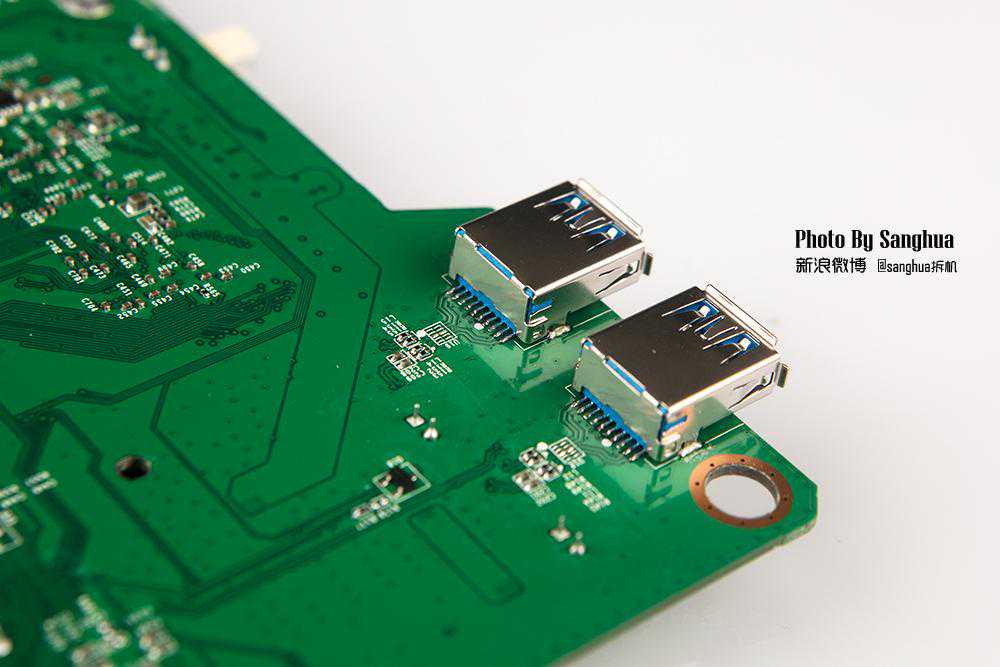

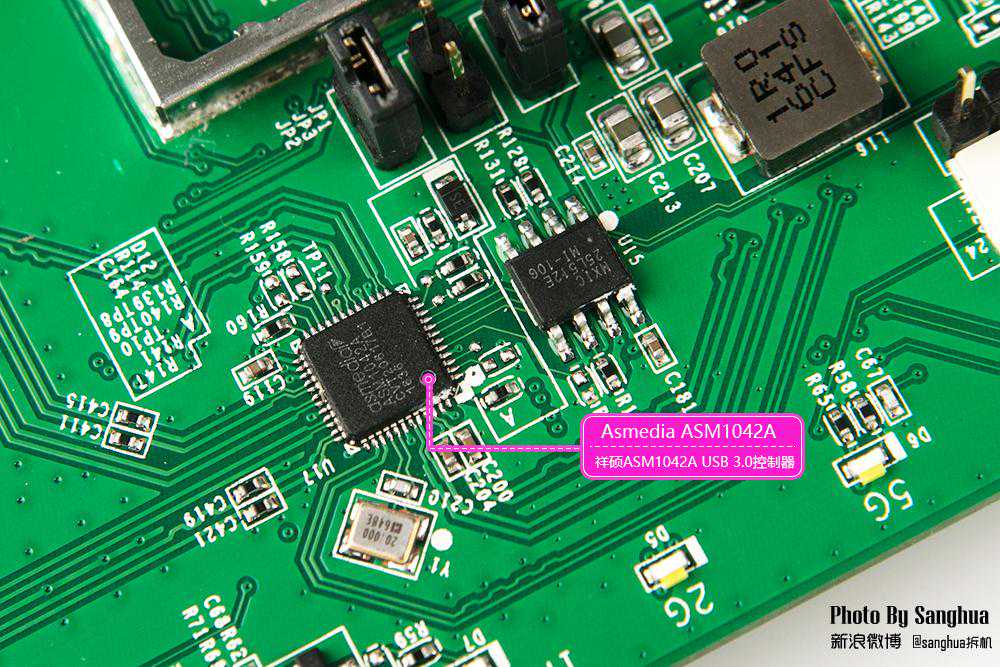

2个接口是使用PCIE通道利用ASM1042APCIE转芯片实现，很大程度上确保了的速度，可以实现200MB/S的高速读写，唯一遗憾的就是2个USB接口的间距太近，两个接口同时使用时对于插入设备的接口宽度比较挑剔。
ASM1182E芯片将一条PCIE通道扩展成两条分别对应5G及2.4G。

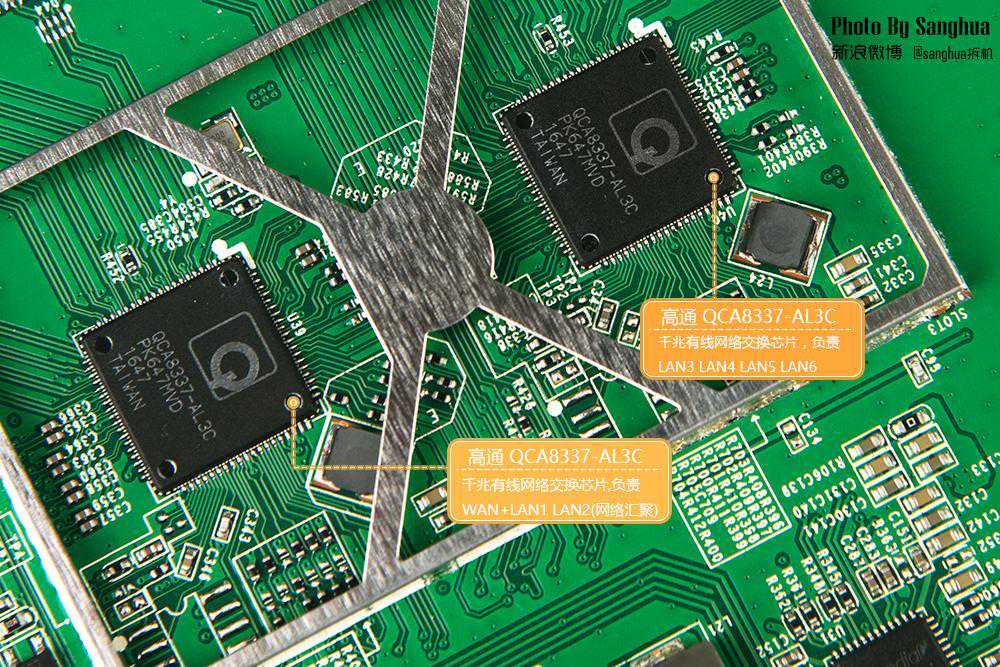

两颗高通QCA8337N千兆交换机芯片达到2G带宽。
这次我们看到5G部分在主板上没有功放，功放被移到有源天线上。

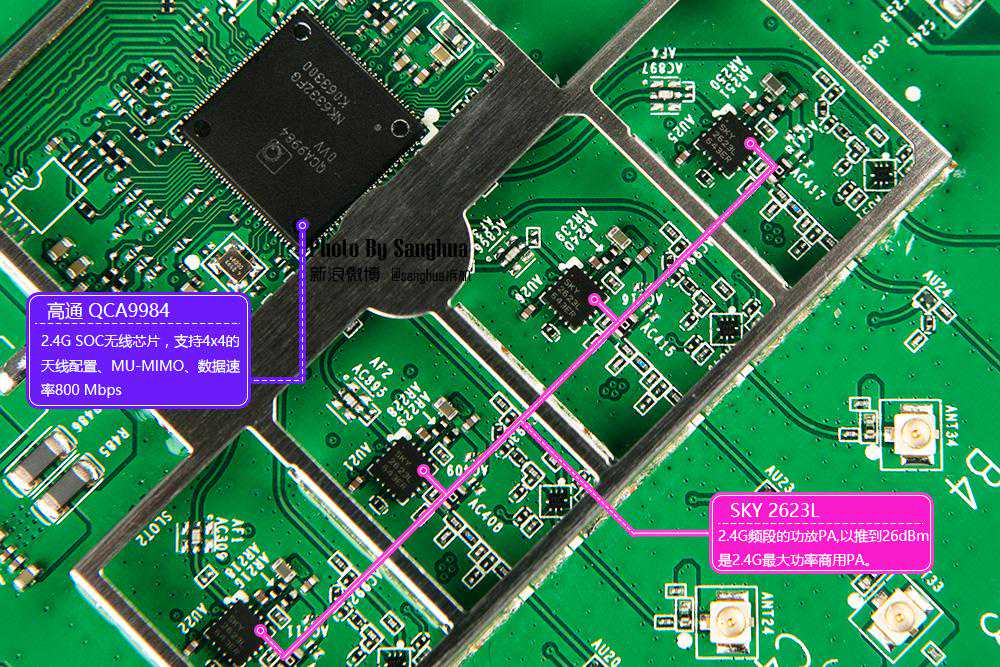

而2.4G部分功放在主板上，将5G及2.4G功率放大器从主板上彻底分离，最大限度降低了无线部分的底噪，提升了无线连接的信号质量及稳定性，这也是二代有源天线相比一代有源天线最大的不同之处。

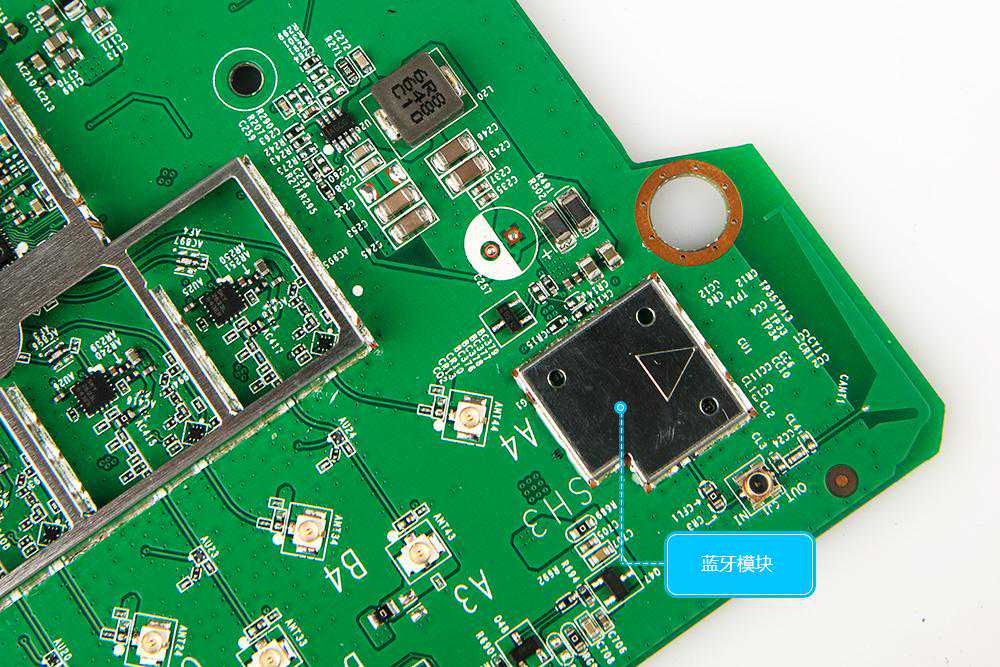

内置了蓝牙模块不过固件上并没有开放功能。

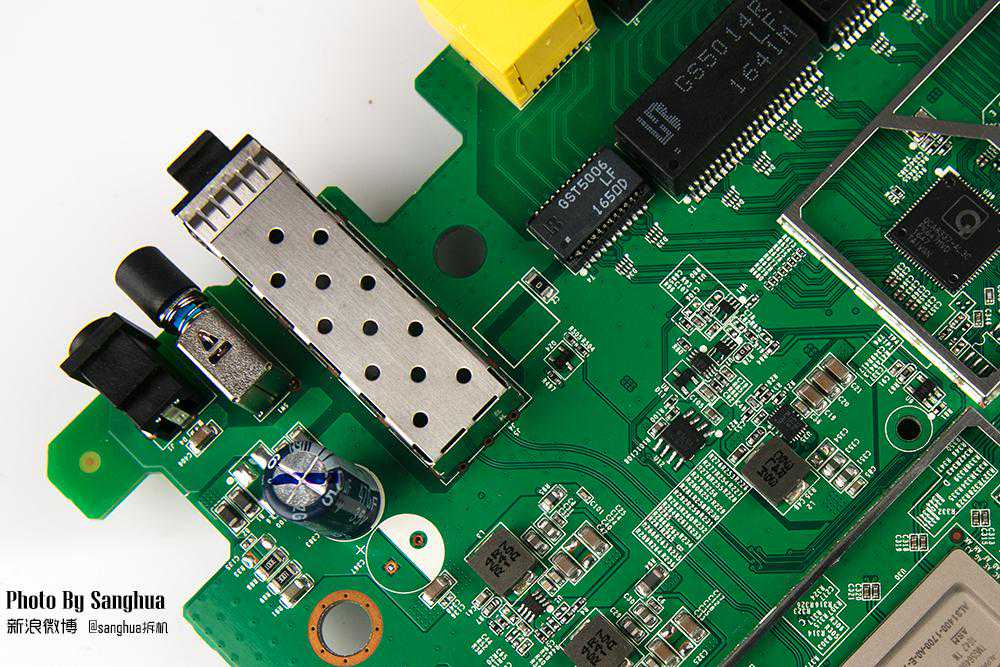

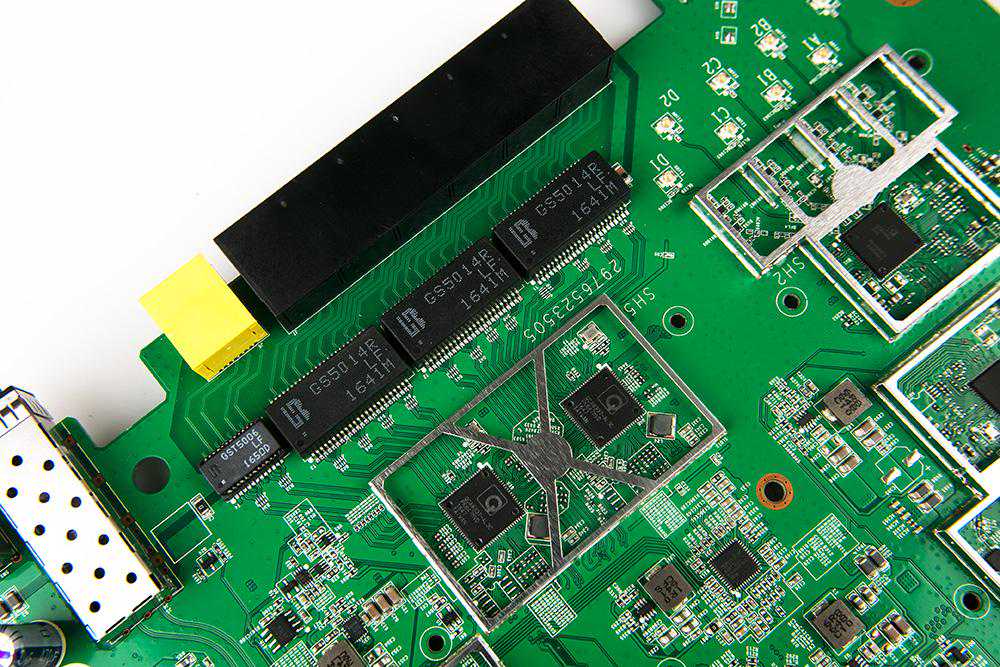

7个网口并没有使用金属屏蔽罩，在网络变压器GT15006对应一个WAN口，LAN1-6两个一组对应一枚GS5014R。

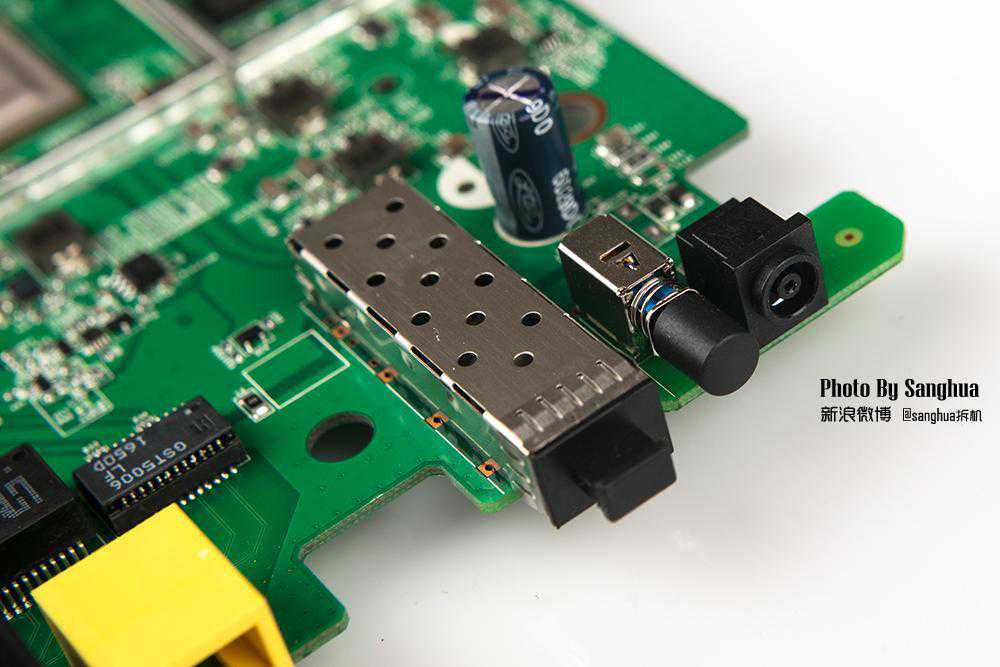

10G的SFP+使用XFI接口直接于AnnapurnaLabsAlpineAL314P主控连接。
夜鹰X10AD7200[优]势：

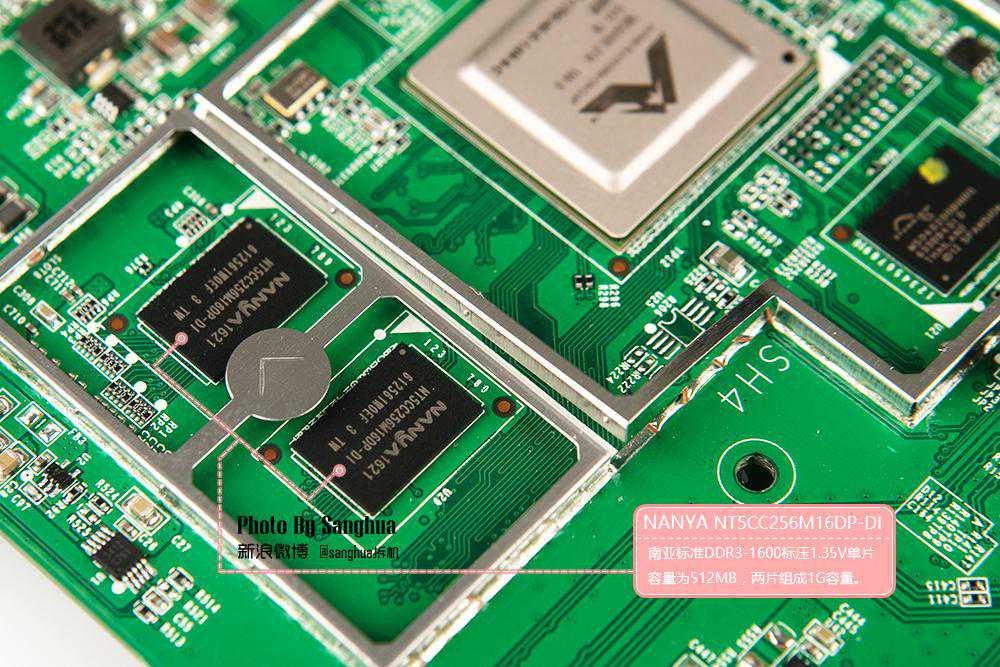

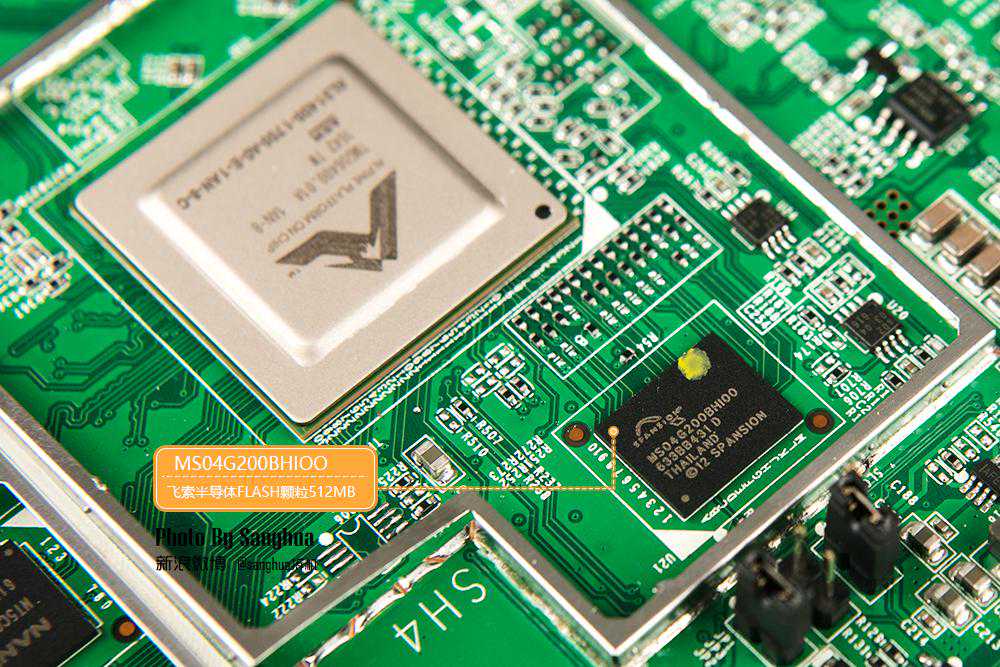

①采用了AnnapurnaLabsAlpineAL314P主控，四核1.7GHz主频，并配置1GDDR3-1600及512的FLASH，成为消费级市场路由中规格最高的一款产品。四核1.7G的高频应付路由及数据交换绰绰有余，因此内置Plex媒体服务，在路由器上实现4K多媒体资源的分享及个人云存储系统。
③有源天线进一步完善，使用第二代有源天线技术，延续了一代的优势，有效地弥补了无线设备的低功率，有助于在远距离上提高整个范围和速度。相比R8500的有源天线，夜鹰X10将5G的功放移到了天线上，远离主板上的2.4G功放模块，同时将5G及2.4G的TX/RX两路信号引到天线上再进行时序控制，此外这次在天线上2.4G及5G，被设计成一正一反并加上金属罩屏蔽，在上一代有源天线基础上完善，进一步降低了底噪提升了无线信号的品质。对于天线的外壳也进行改进，增加了散热也及导光板，增进天线散热的同时也让天线更为时尚。
④有线部分使用两颗高通QCA8337N千兆交换机芯片，达到2G带宽支持链路聚合链接质量非常可靠，设计一路10GSPF+给不久的将来上10G预留了足够的空间。

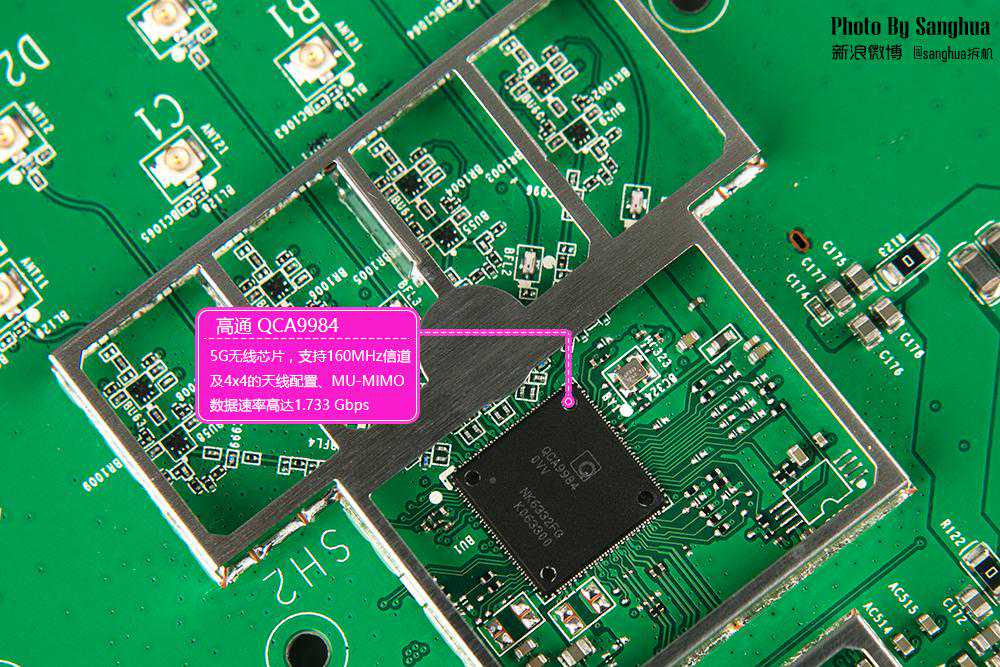

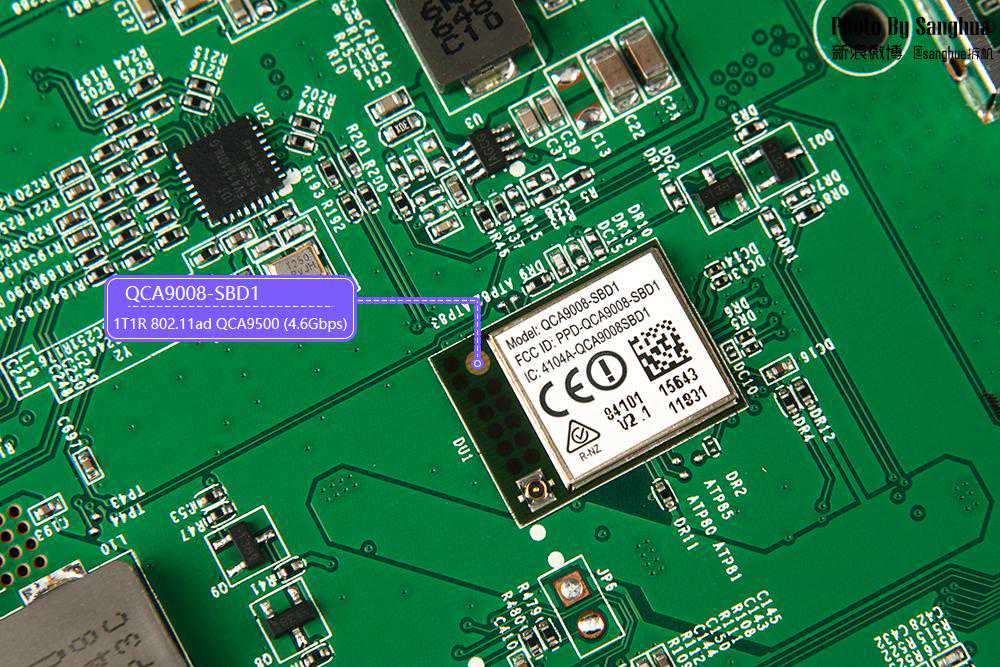

⑤无线部分采用高通QCA9984x2+QCA9008方案，两块QCA9984分别负责5G1733Mbps及一个2.4G800Mbps，QCA9008的802.11AD在60GHz频段高达4600Mbps。
⑥速度进一步提升，可以实现200MB/S以上的读写，稍有遗憾的是这个速度仅仅是使用sfp+接口连接状态下，使用LAN口或者5G会下跌到读100MB/S写65MB/S，可见瓶颈在交换芯片和PCIE一转2芯片，不过这个速度依然突破了多数路由停留在读60MB/S写40MB/S的大关，为部分以USB接口进行数据备份的用户提供了更快捷的备份方式。
夜鹰X10AD7200[不]足：
②的速度虽然进一步提升，但是两个接口在同一侧，而且间距太近，如果同时使用对插入设备的接口宽度要求太高，如插2个移动硬盘没啥问题，如果插一个硬盘另外一个接口再插入读卡器就比较尴尬了。建议能旋转45度处理。
Sanghua[点]评：
夜鹰X10AD7200的性能强劲，四核1.7GHz主频，并配置1G内存及512MB的FLASH，成为消费级市场路由中规格最高的一款产品，同时搭配第二代有源天线，无线的质量及稳定性进一步提升，最高数据传输速度可以达到7.2Gbps，并且802.11adWi-Fi，非常适合旗舰级玩家。
