以下是我制作的

机壳一样是自己设计制作的..材质一样是不锈钢发丝膜

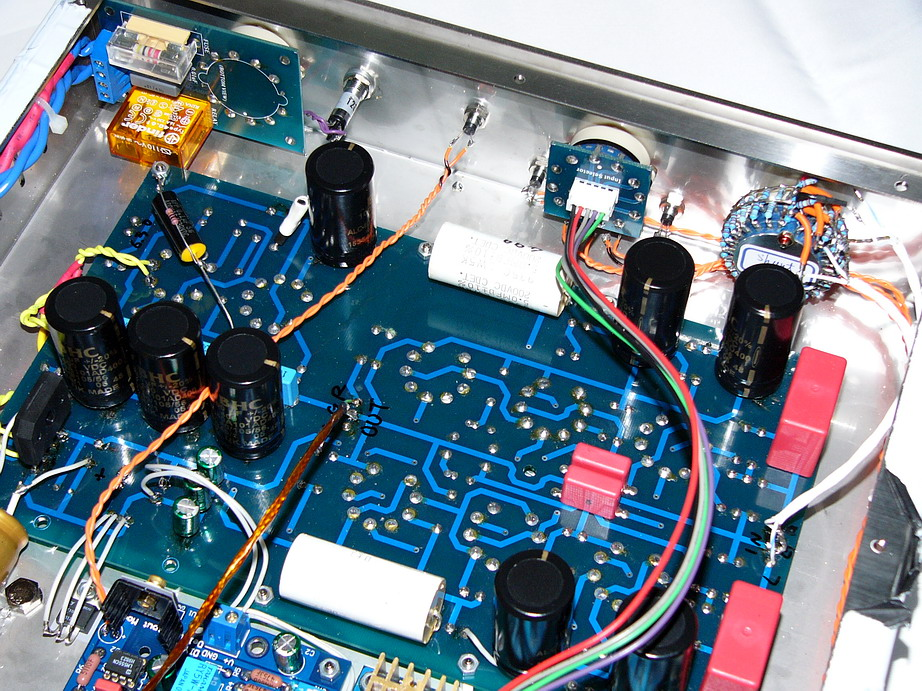

左上角是讯号选择模块与延迟输出模块


将灯丝稳压IC固定在机箱上散热

延迟模块及讯源选择模块的供电..从灯丝稳压拉出来供电

橘色的线是要把延迟启动的LED灯..延长到面板上.


讯号选择模块与延迟输出模块

并将个别的LED用线拉到机箱前面


电源旋转开关旁的AC220VLED从电源旋转开关ac220Vout接即可

左上角横跨一个电容..是我从电源滤波的下地处..

接一个0.1uf+10R做单点下地

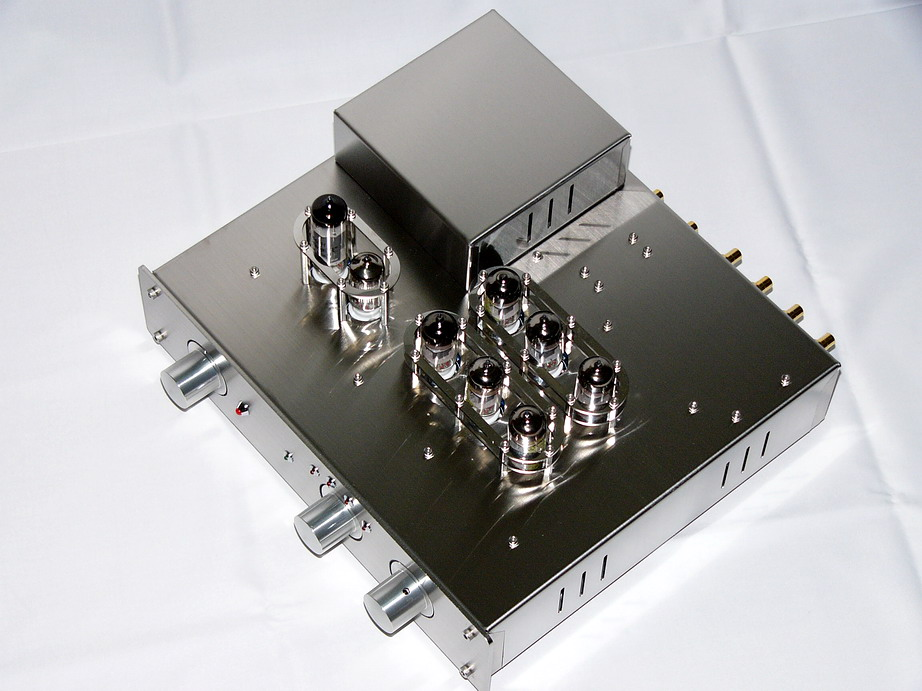

组装完成
