TWS耳机已经成为耳机市场的发展趋势，众多厂商都推出了自己的TWS产品。而老牌音频厂商JBL自然不想落伍，终于在今年的CES2019上推出了多款TWS耳机，其中的JBLTUNE120TWS耳机定位年轻，外观上拥有6种丰富的时尚配色可供选择，同时具备JBL标志性的低频音效，整体性价比出众。通过我爱音频网的拆解，一起看看这款耳机的内部做工。

一、JBLTUNE120TWS耳机开箱


包装正面，灰色英文PUREBASSZEROCABLES（纯粹低音0线缆）位于耳机效果图之间，有意强调这款耳机的特点，左上角哈曼旗下JBL的品牌标志，左下角有红点奖及蓝牙标准标识。右边是产品名称、产品简单文字介绍、语音及续航图标。

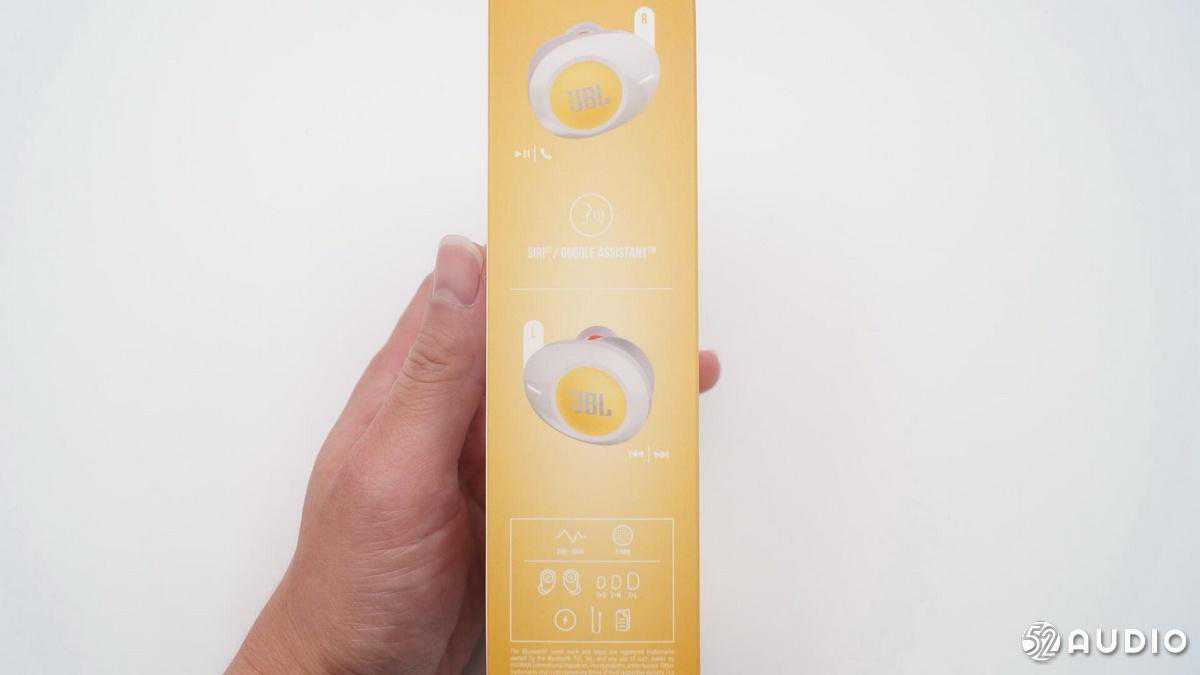

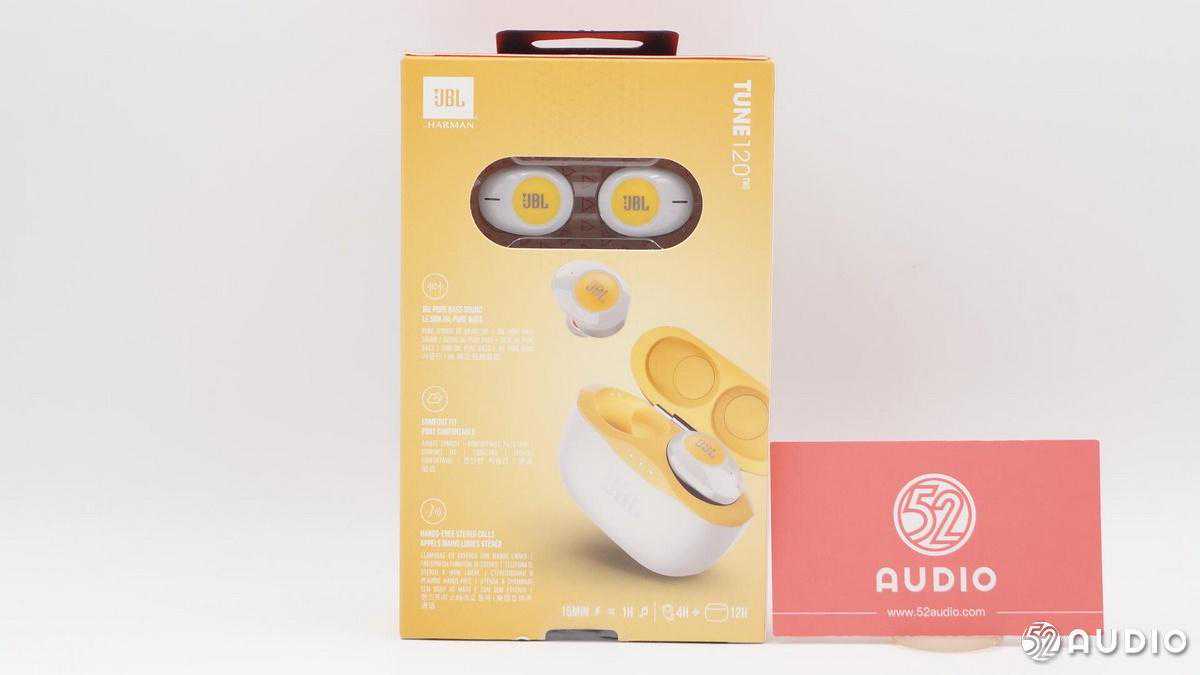

包装背面比较炫彩，渐变色的背景与耳机配色相融。上部还有一个透明开窗，可以从外部看到耳机的模样。


包装侧面的背景同样是渐变色设计，耳机效果图置于其中。

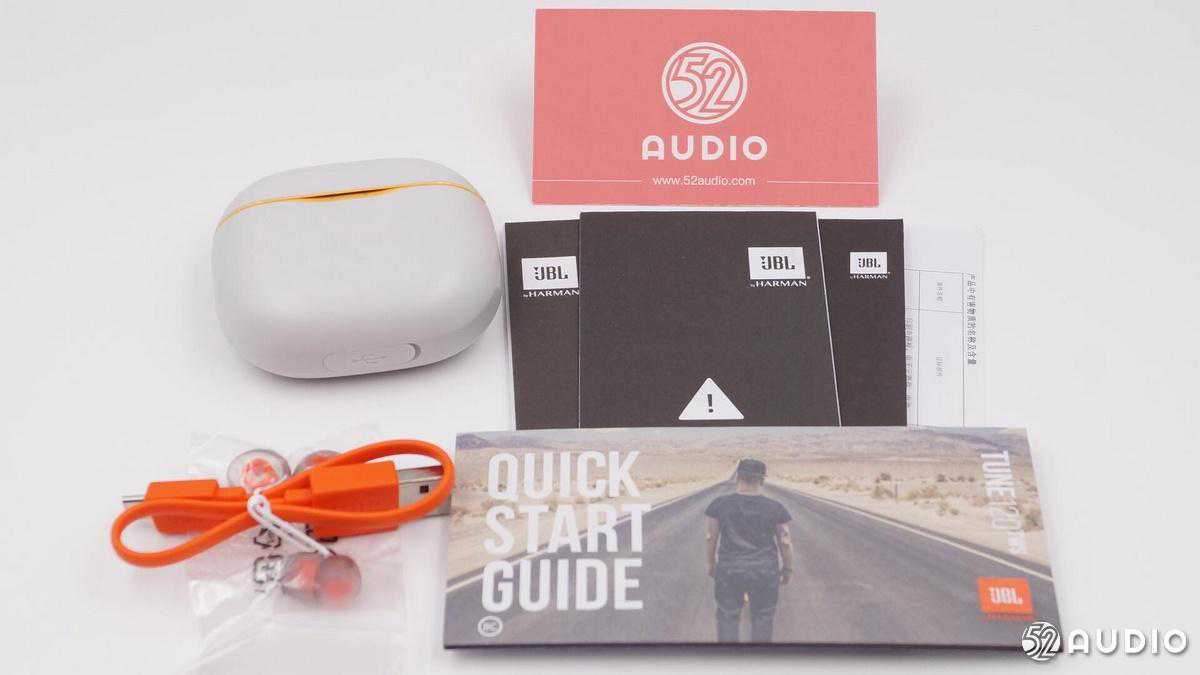

包装清单：耳机、充电线缆、耳塞套、保修卡，安全说明书。

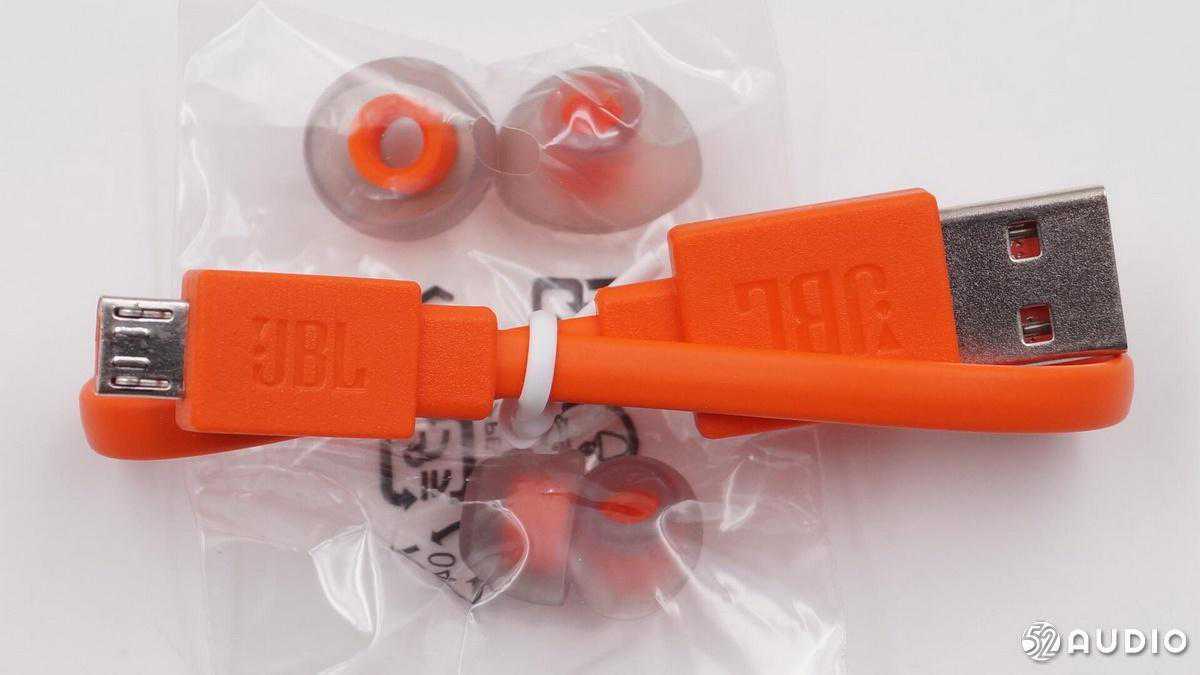

内含一条USB-AtoMicro-USB连接线。

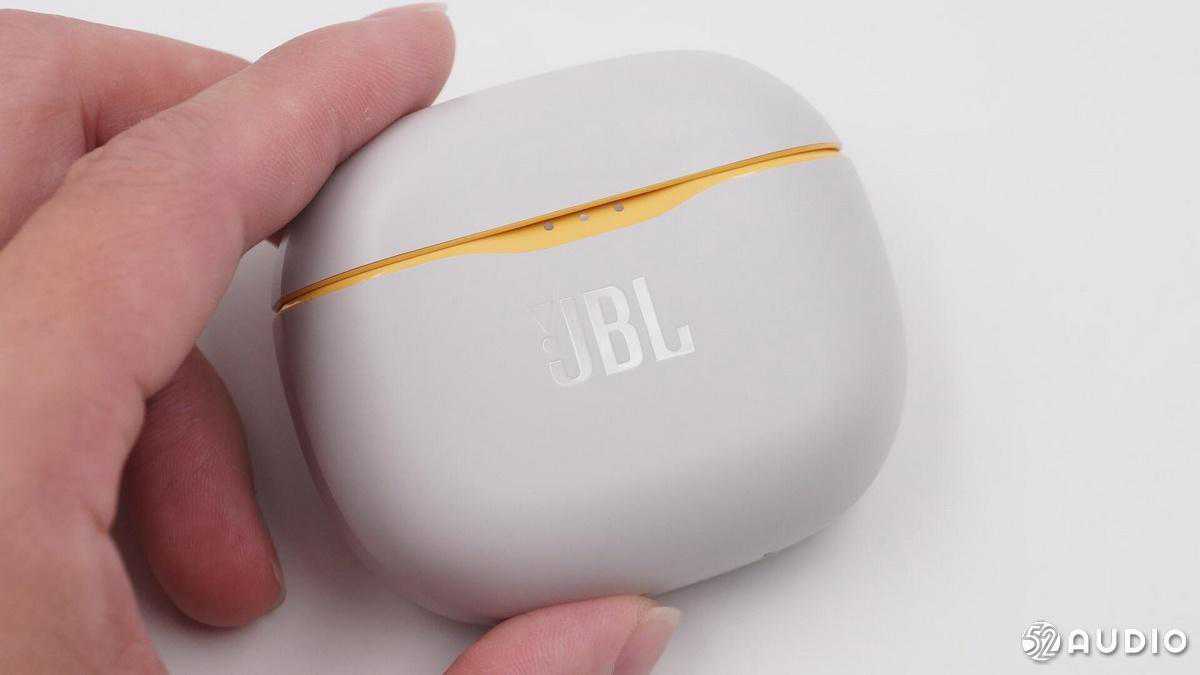

充电盒正面特写，JBL的Logo位于中部，字体略微凹于表面。


充电盒背面特写，合页外露部分较少，比较美观。


充电盒底部的充电接口有防尘胶塞密封，胶塞颜色与盒体一致，和谐美观。

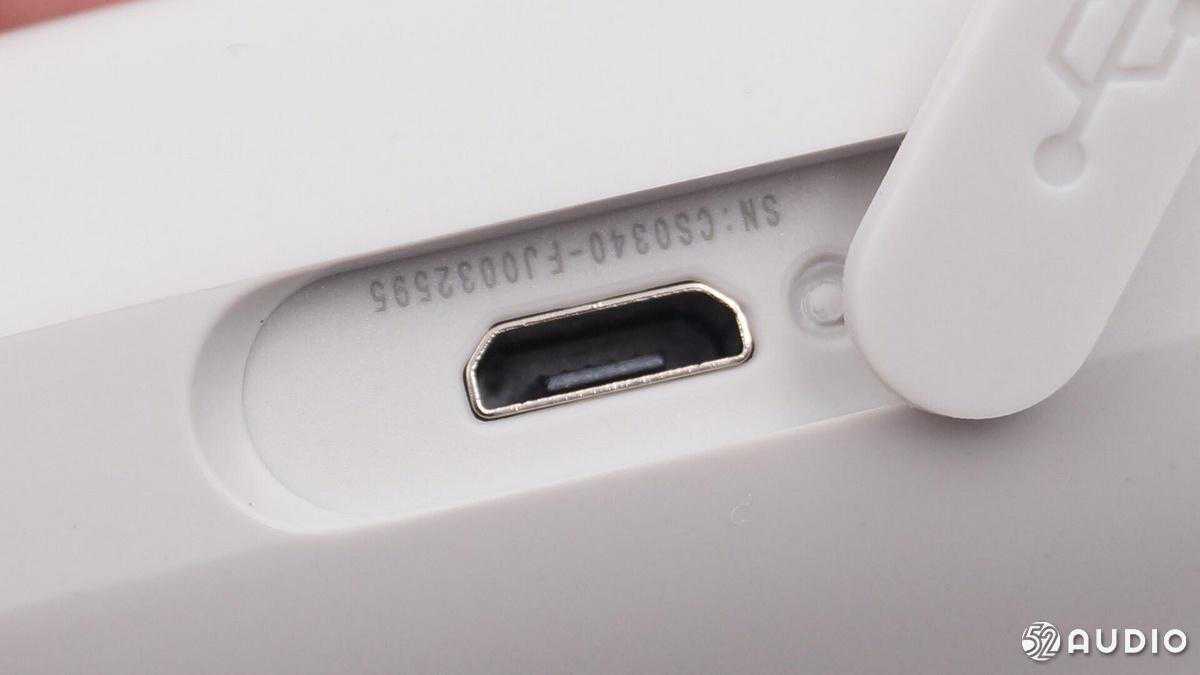

充电盒Micro-USB充电接口特写。


充电盒充电指示灯特写。

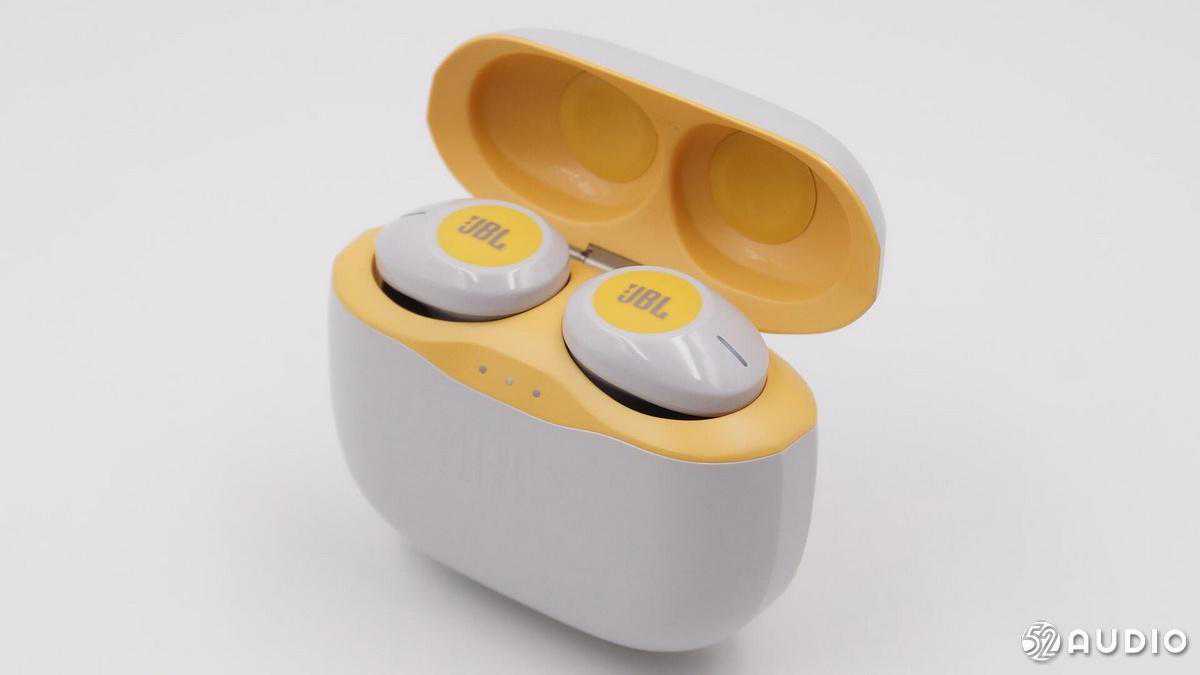

充电盒打开状态特写。

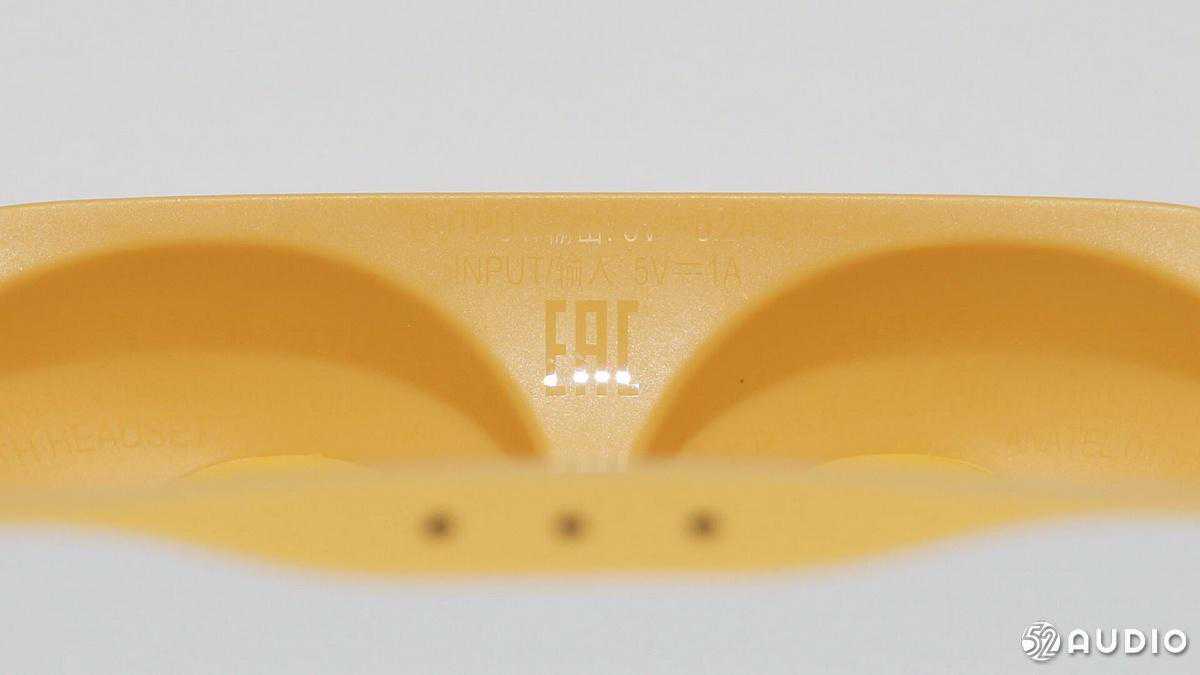

充电盒顶盖内部信息，EAC：海关联盟CU-TR认证，输出：5V⎓0.2A，输入：5V⎓1A。


充电盒顶盖内部特写。

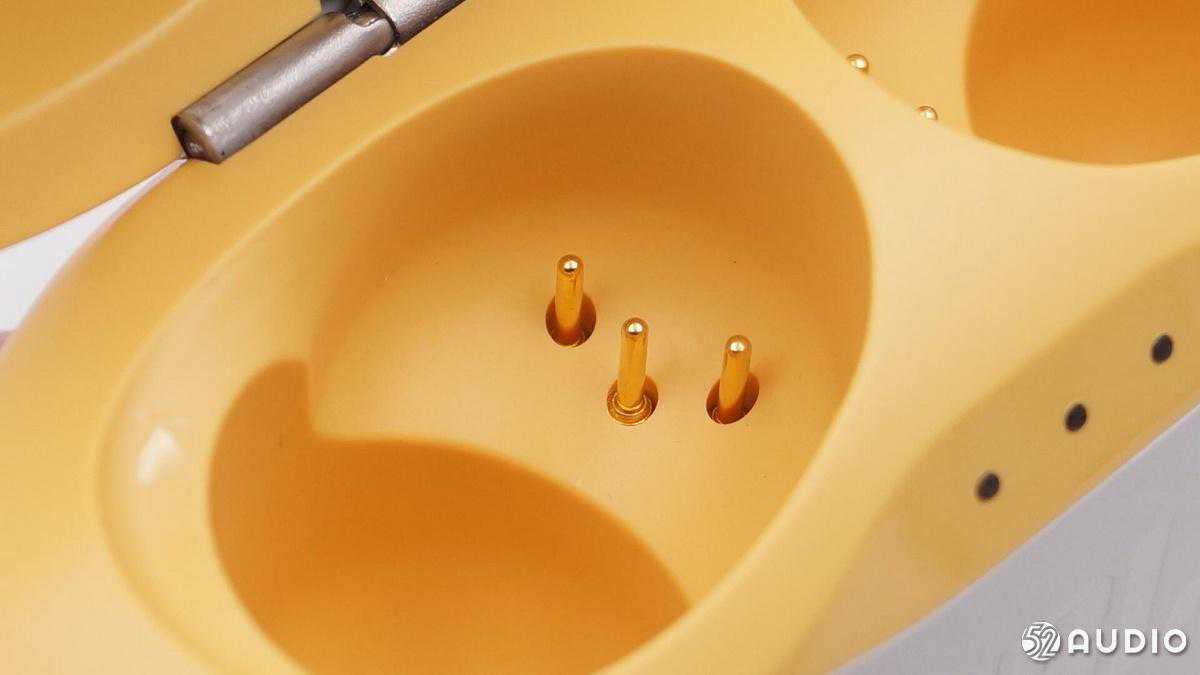

充电盒耳机座仓充电顶针特写。

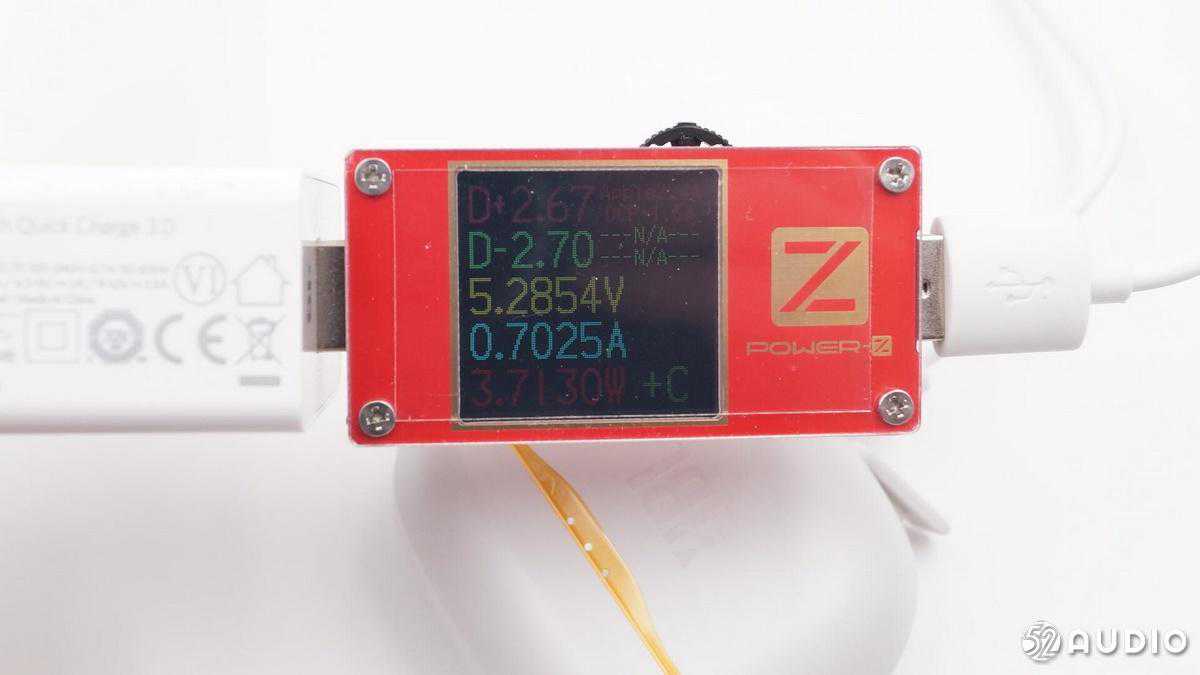

我爱音频网采用ChargerLABPOWER-ZKT001对JBLTUNE120TWS耳机进行有线充电测试，充电电压：5.285V，充电电流：0.702A。

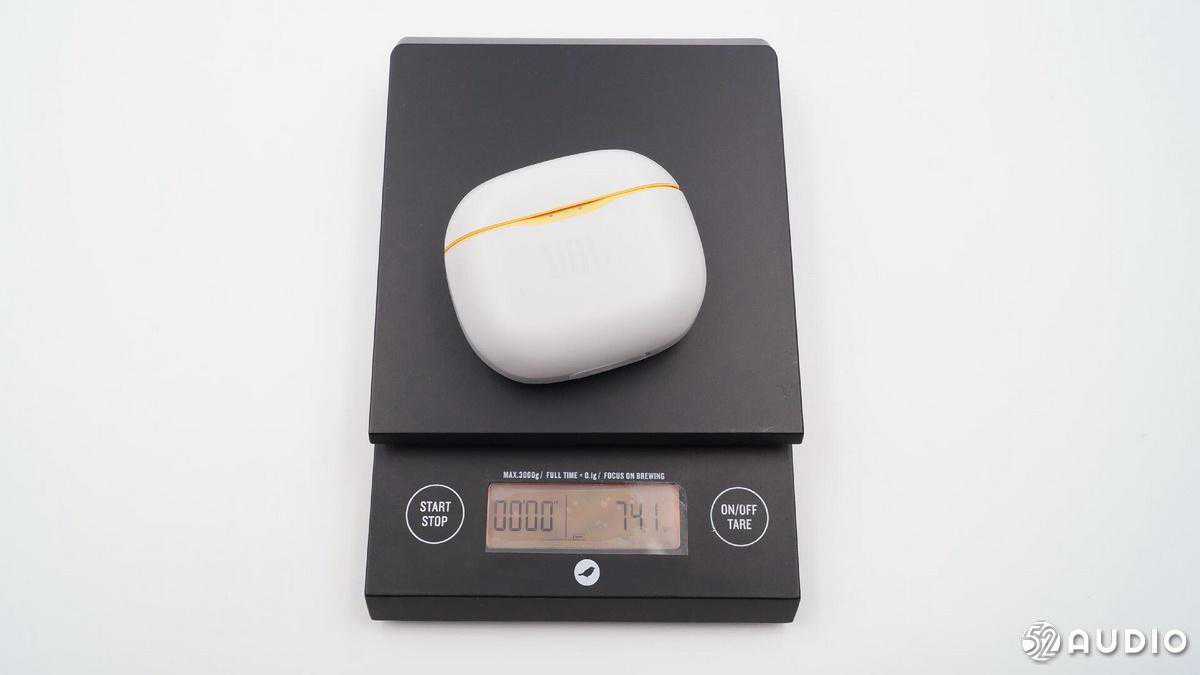

充电盒与耳机重量：74.1g。

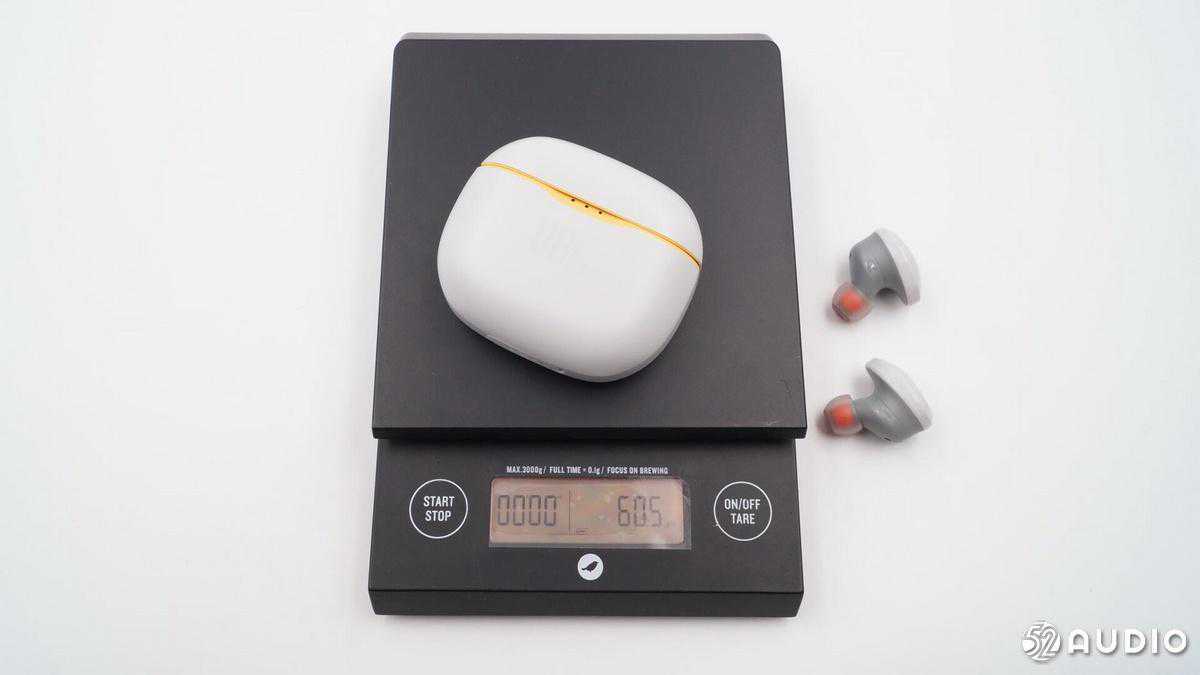

充电盒重量：60.5g。

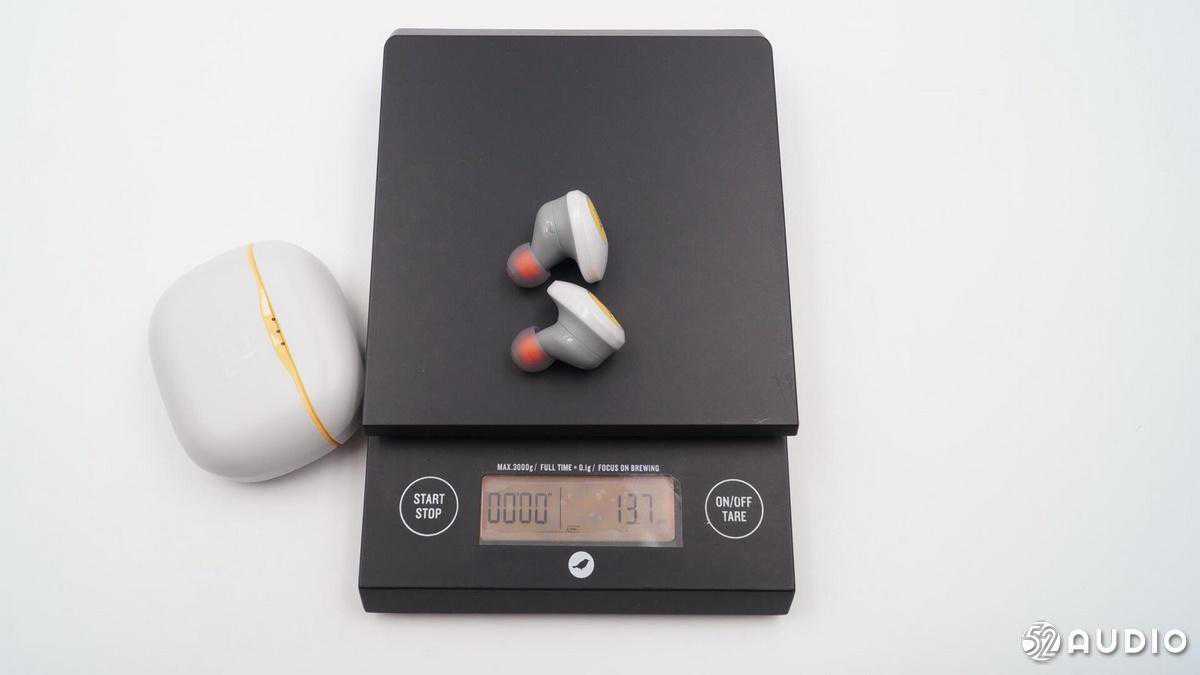

左右耳机重量：13.7g。

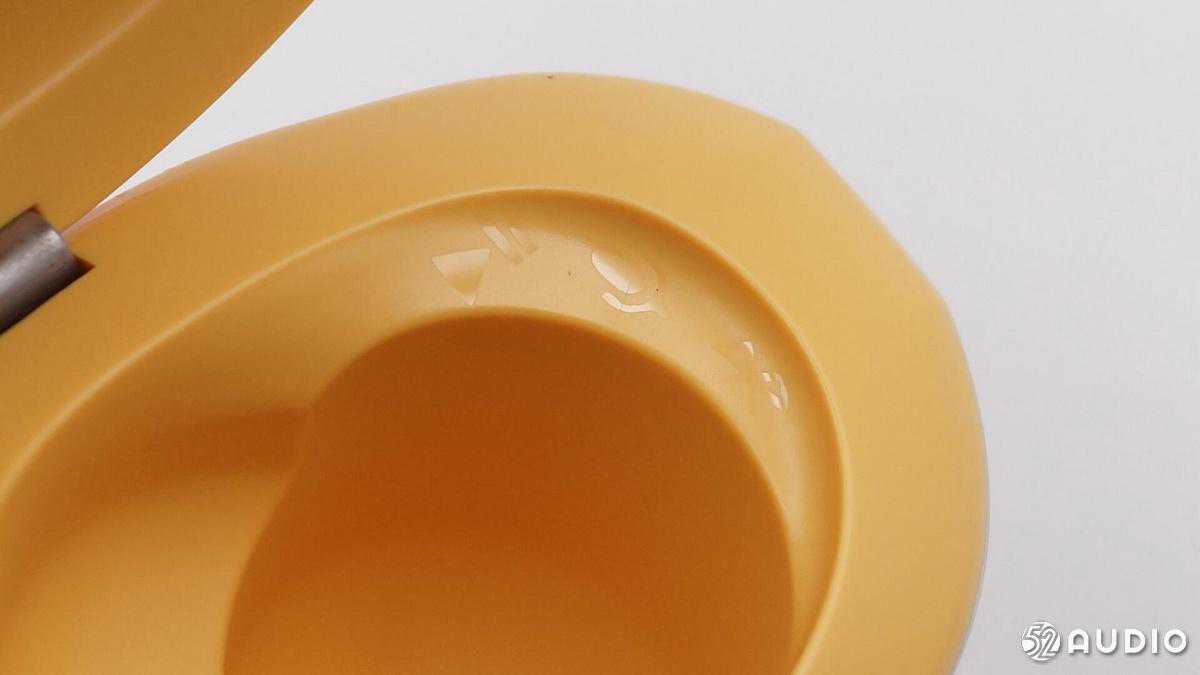

右耳机座仓边缘图标特写，右耳机支持播放/暂停、接听/挂断、麦克风开/关、蓝牙配对操作。

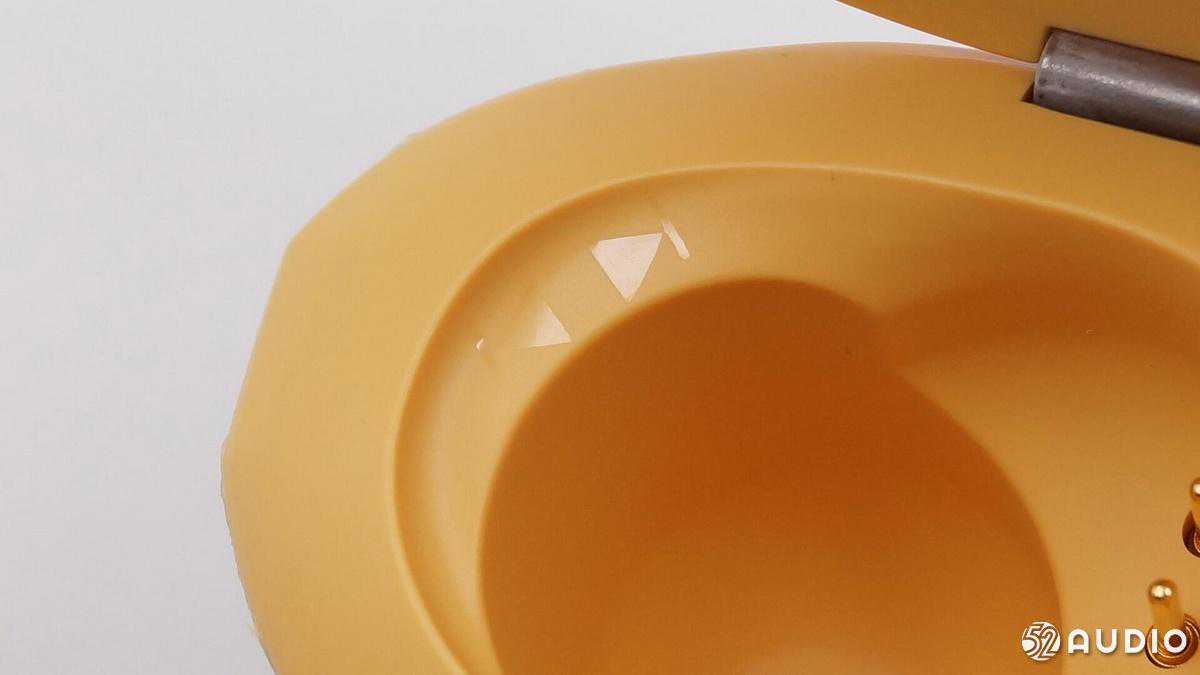

左耳机座仓边缘图标特写，左耳机支持上一曲、下一曲操作。

二、JBLTUNE120TWS耳机拆解


我们首先撬开充电盒。


充电盒内部的黑色结构固定件特写。

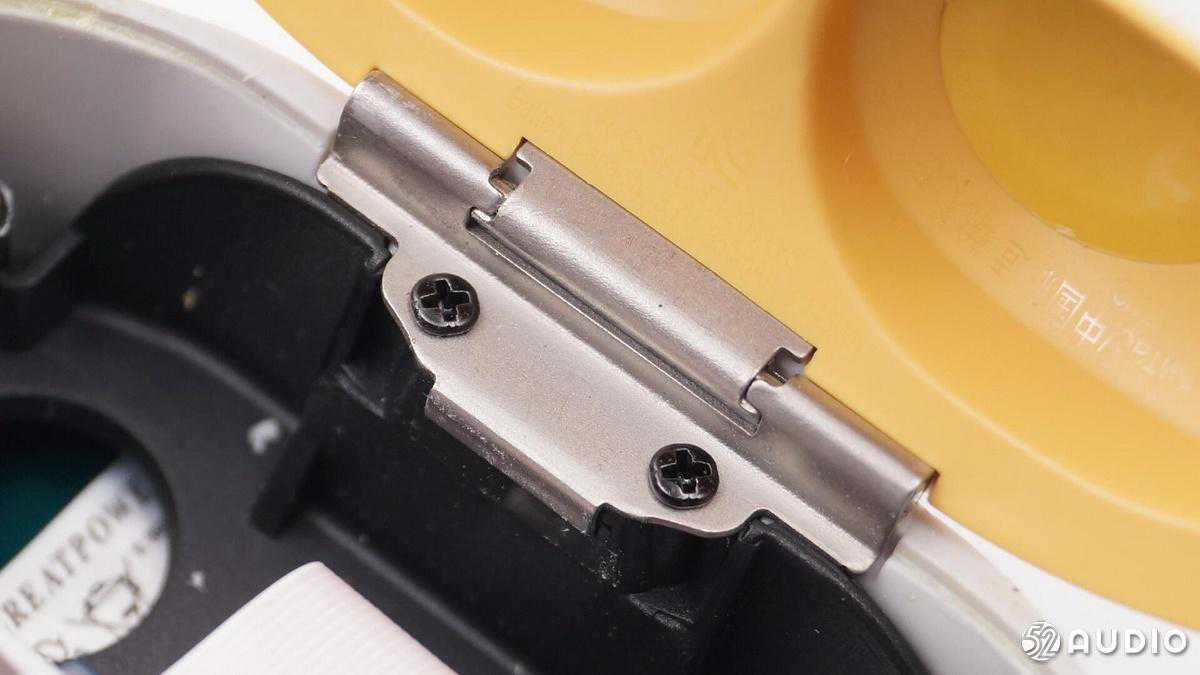

充电盒金属合页特写，用螺丝与黑色结构固定件连接加固。


充电盒解剖图一览：充电盒顶盖、充电盒座仓，黑色结构固定件，充电盒底壳。

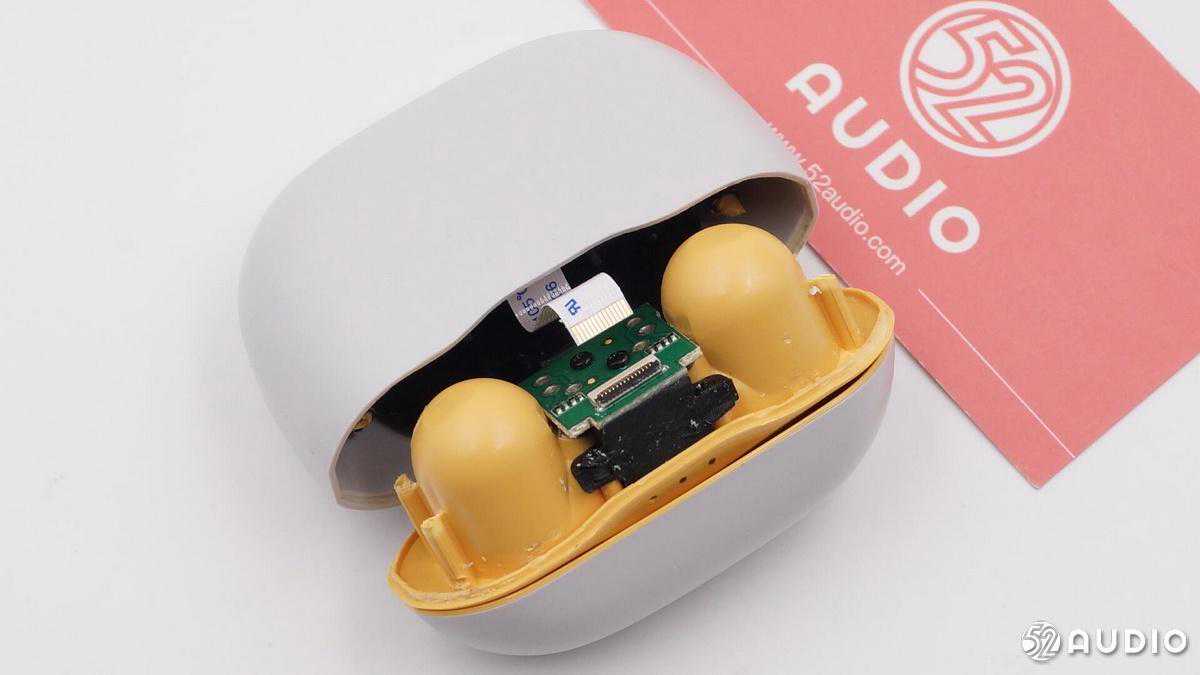

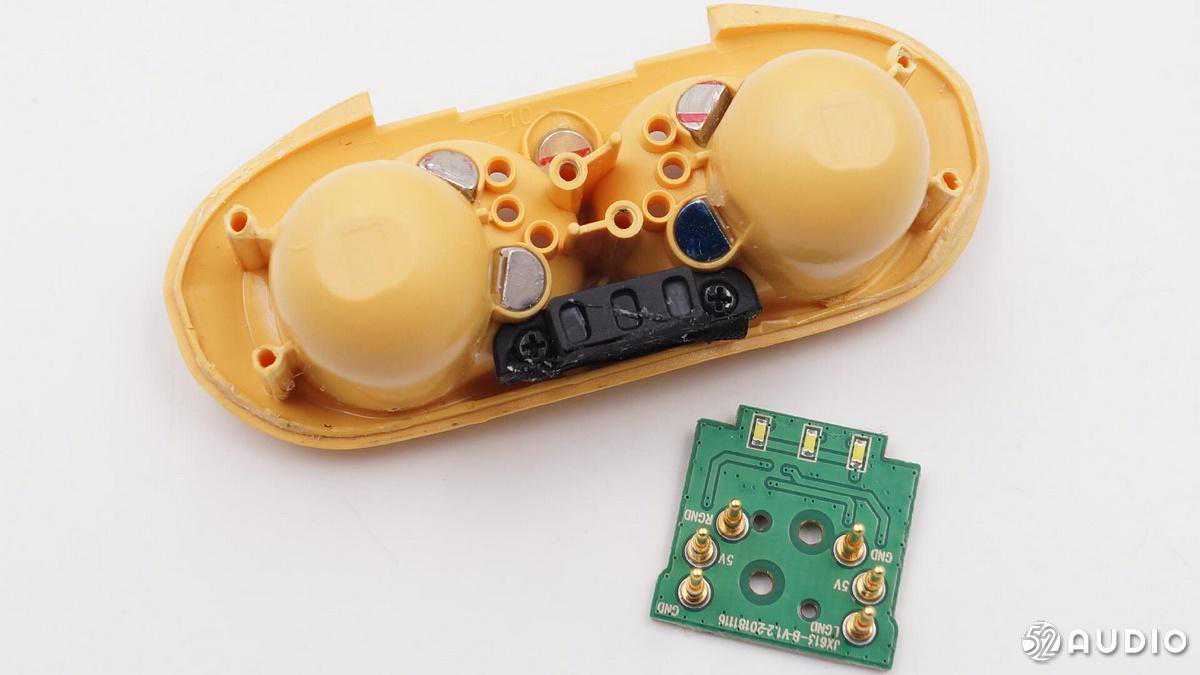

座仓内部与充电/LED小板特写。


座舱内部的LED导光/遮光结构特写。

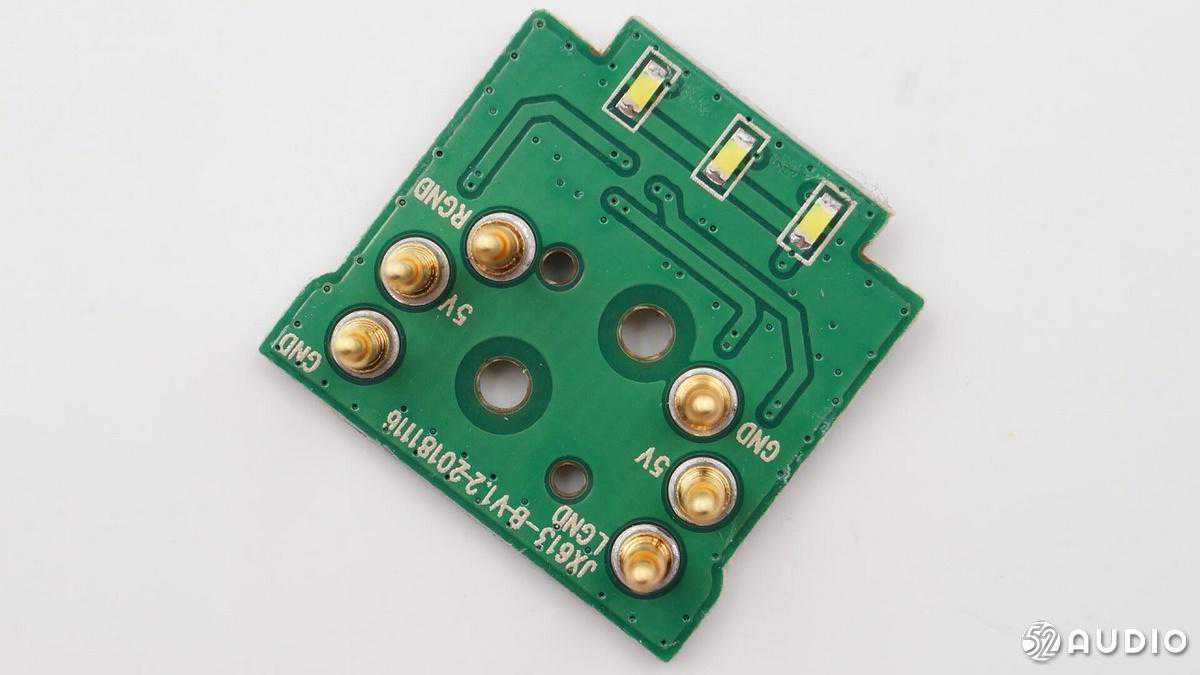

充电/LED小板正面特写。


充电/LED小板背面特写，这面有一个排线插座，与主板排线连接。


充电/LED小板充电顶针特写。


充电/LED小板三颗LED指示灯特写。

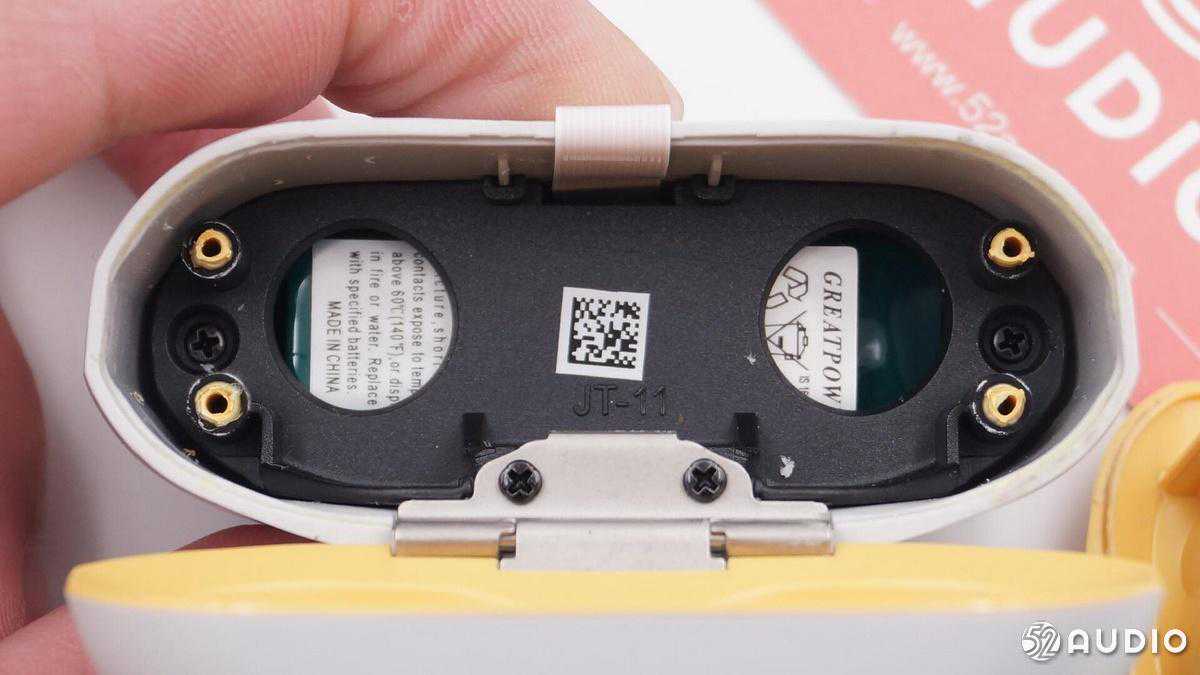

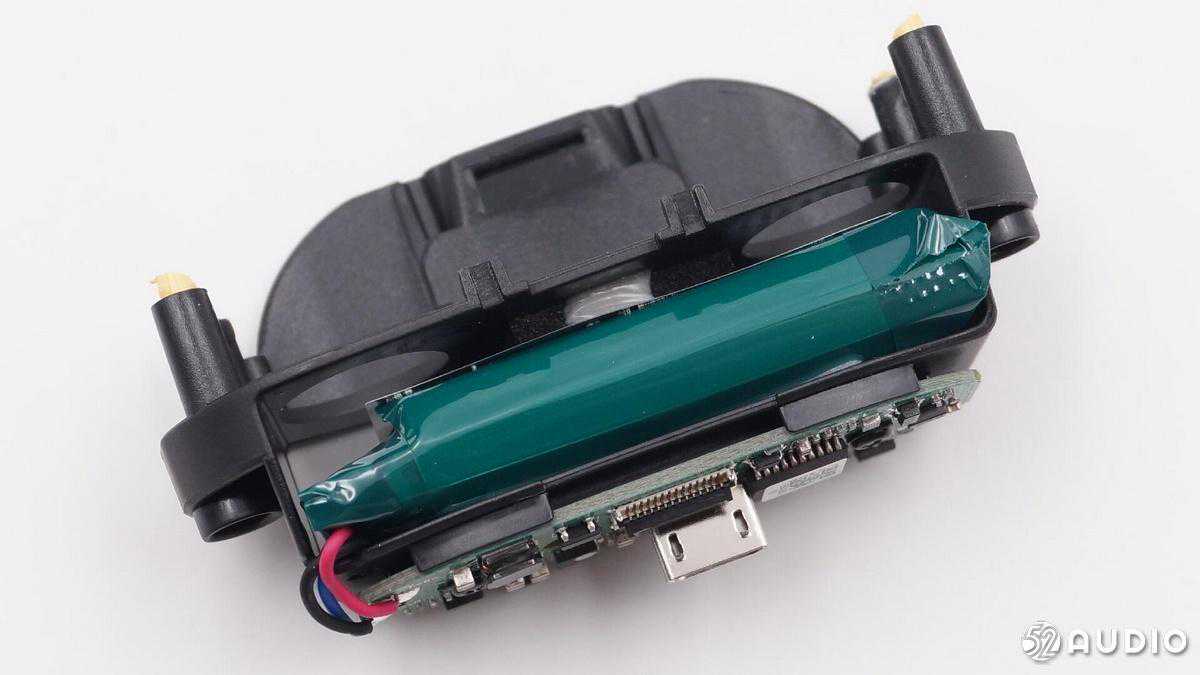

耳机电池位于黑色结构固定件中部，主板位于底部。


主板位于底部，并有两颗螺丝固定。

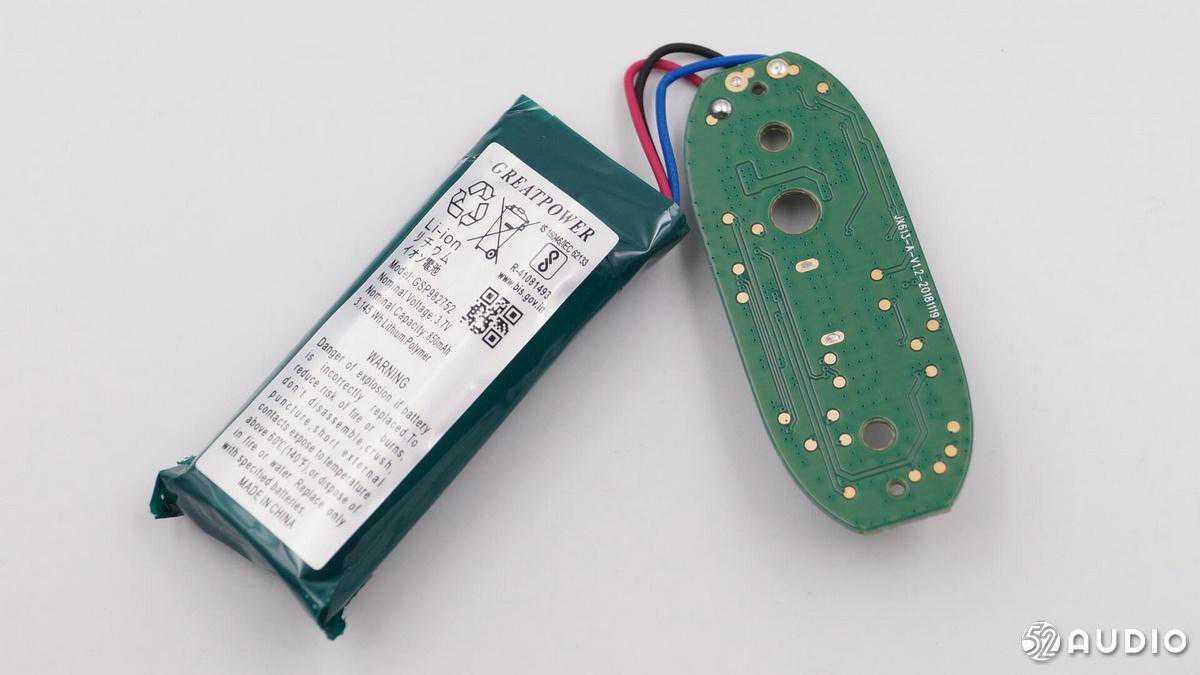

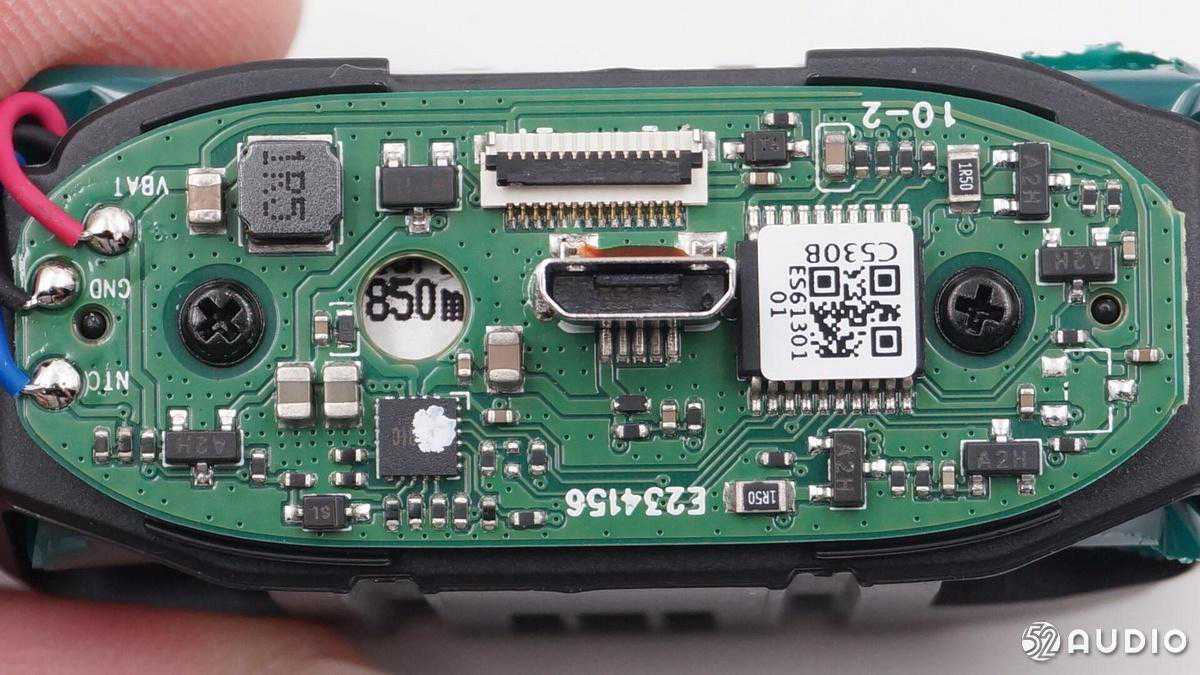

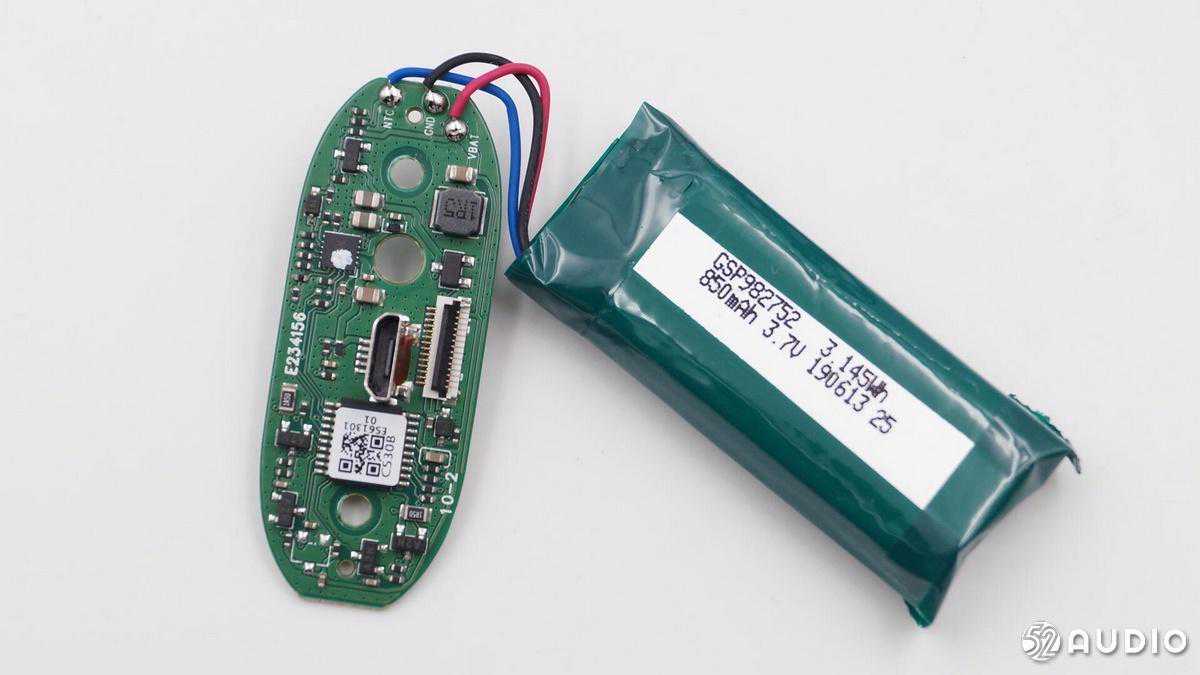

主板与锂电池正面特写。


主板与锂电池背面特写。

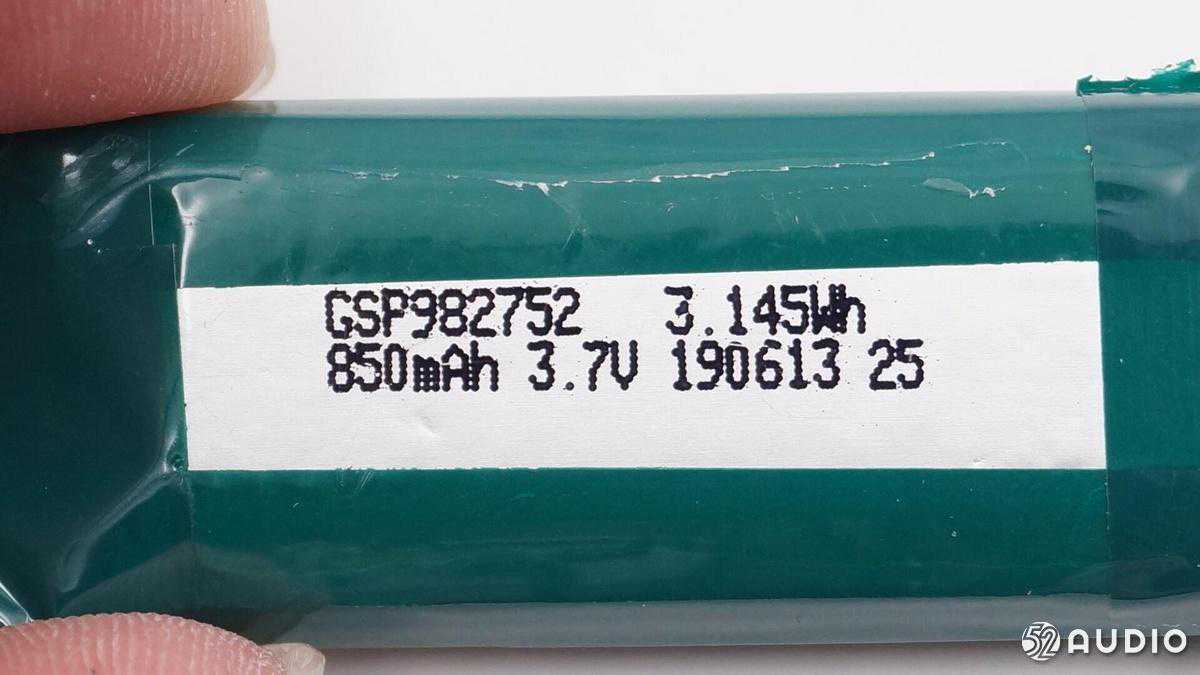

锂聚合物电池正面，型号：GSP982752，标称电压：3.7V，标称容量：850mAh，3.145Wh，来自于GREATPOWER鹏辉能源，中国制造。


锂聚合物电池背面特写，2019年6月13日生产。


电池保护电路特写。

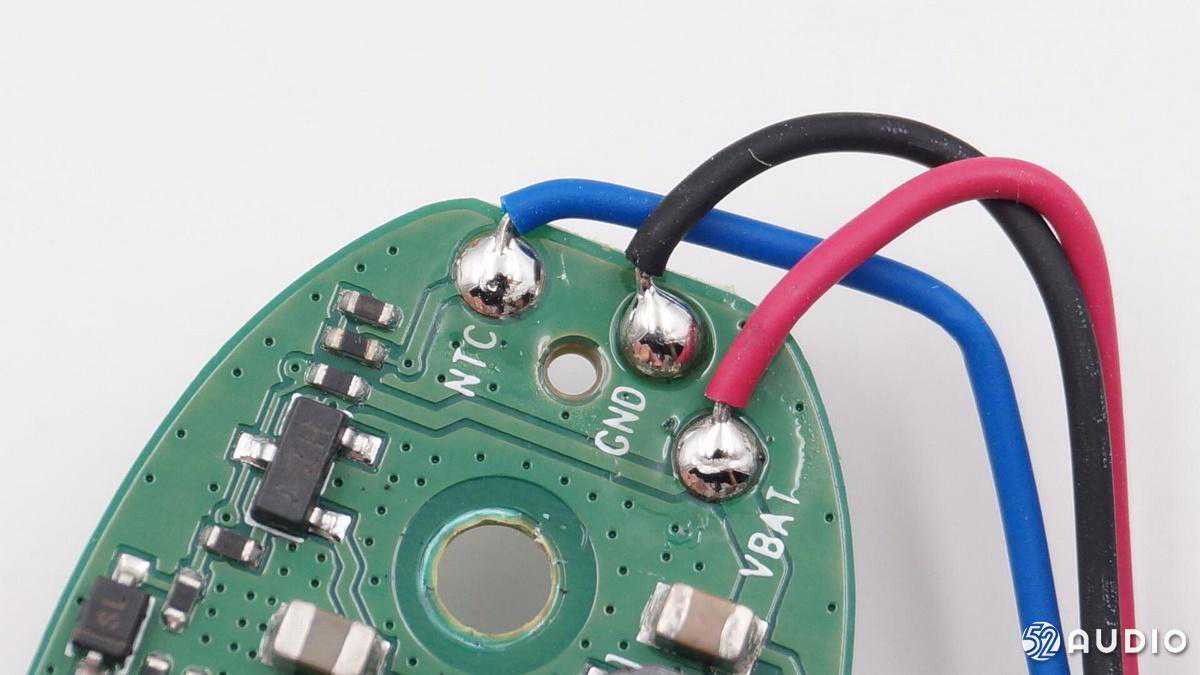

电池导线与主板焊接，焊点饱满。

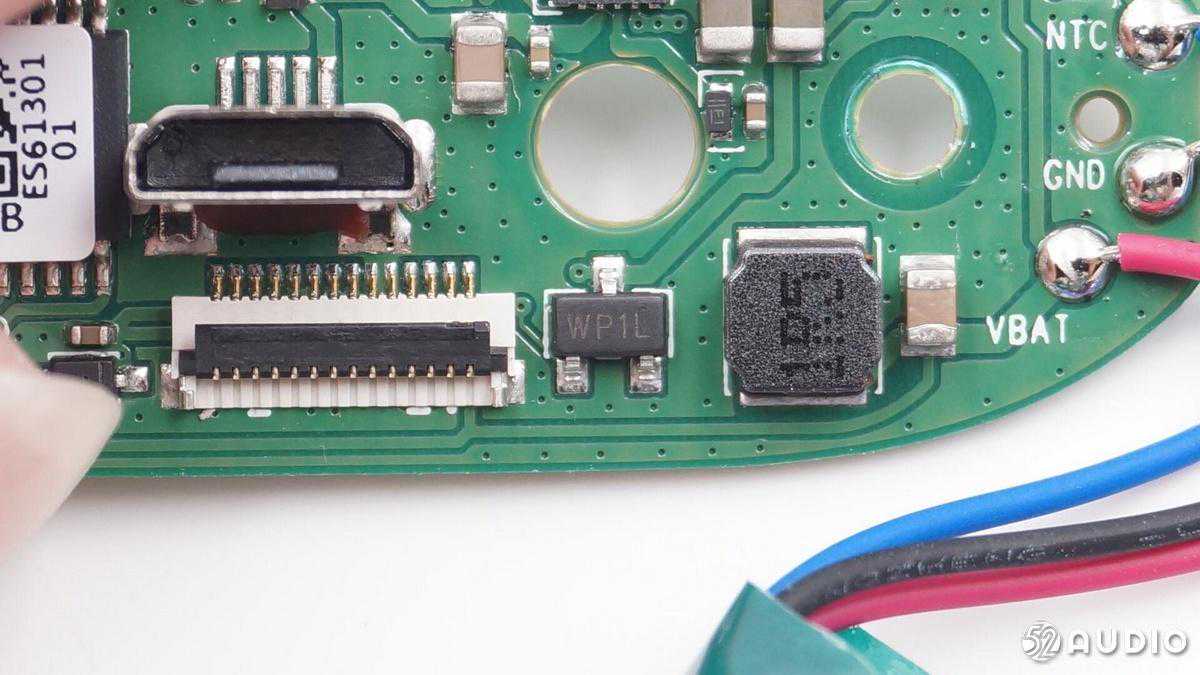

丝印WP1LIC。

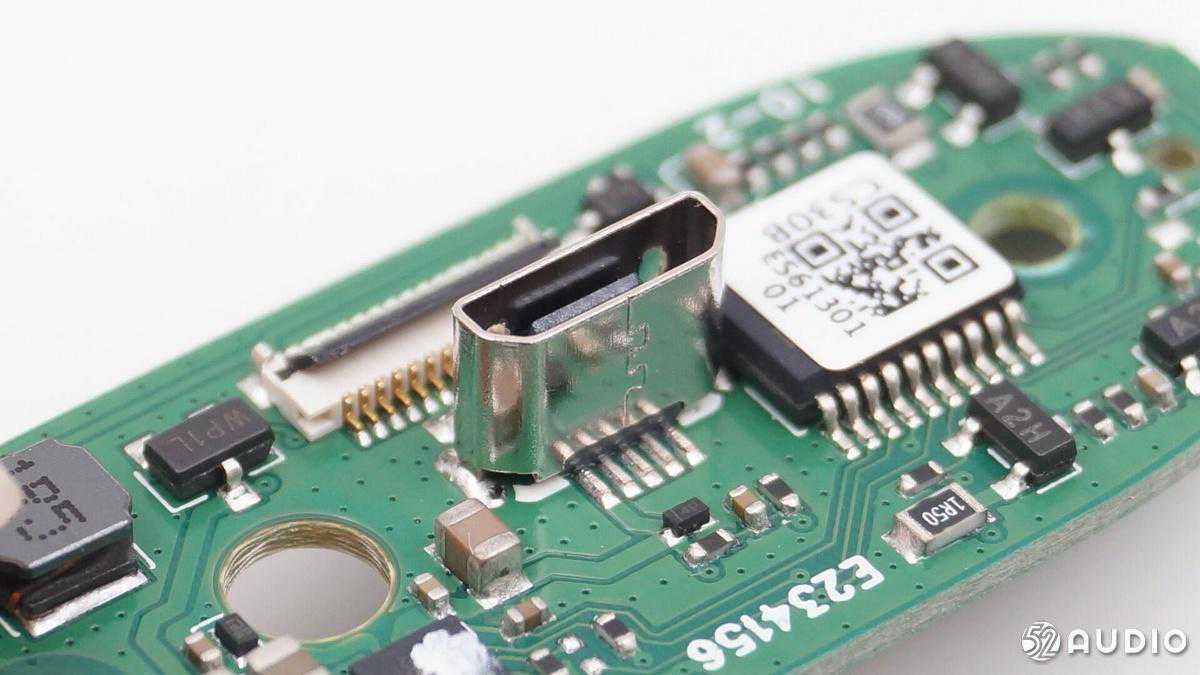

主板Micro-USB充电母座特写，母座垂直于主板。

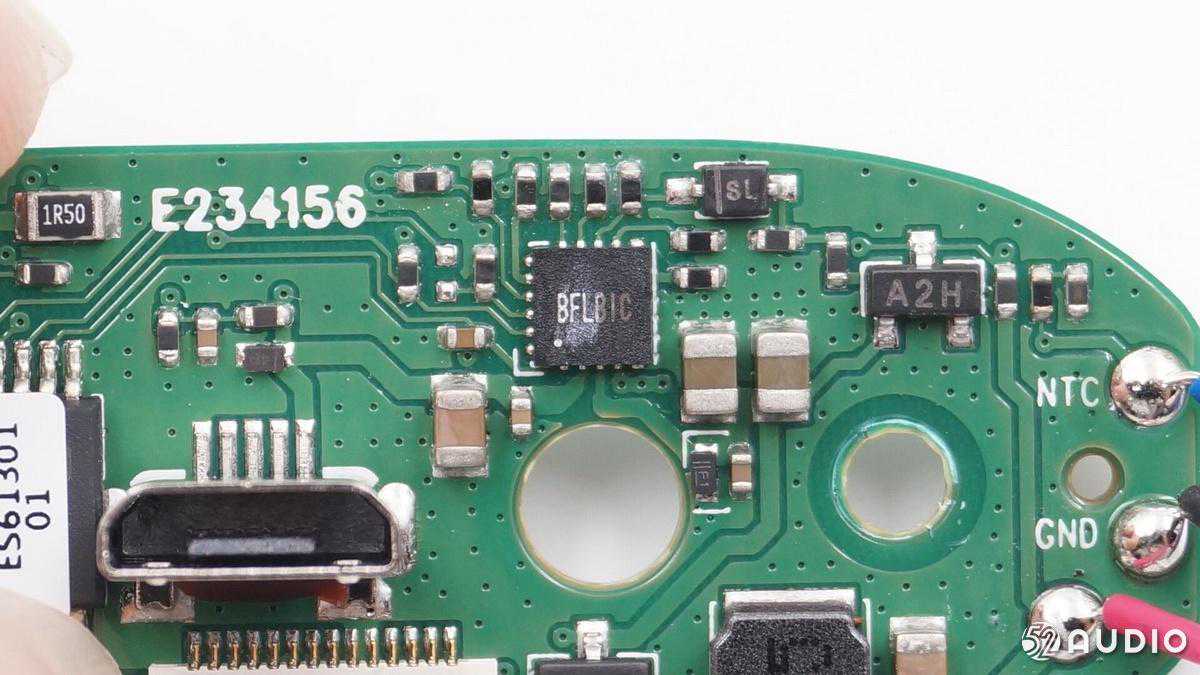

丝印BFLBICIC。

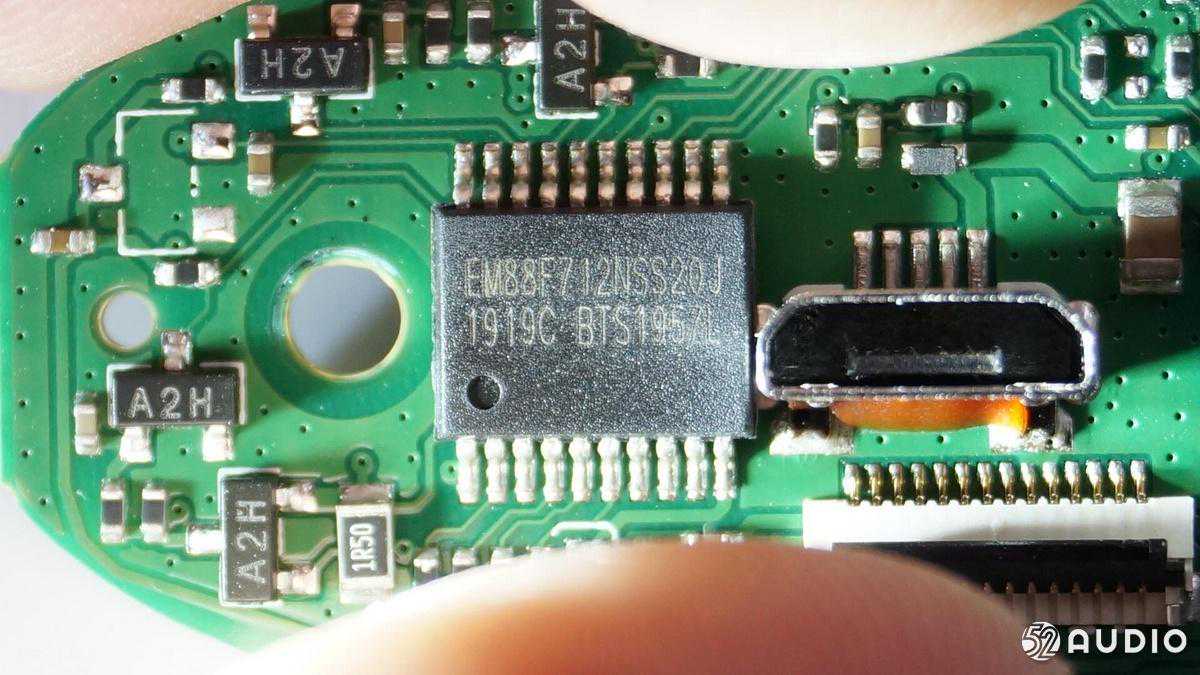

丝印EM88F712NSS20J单片机。


我们先来看耳机的外观。

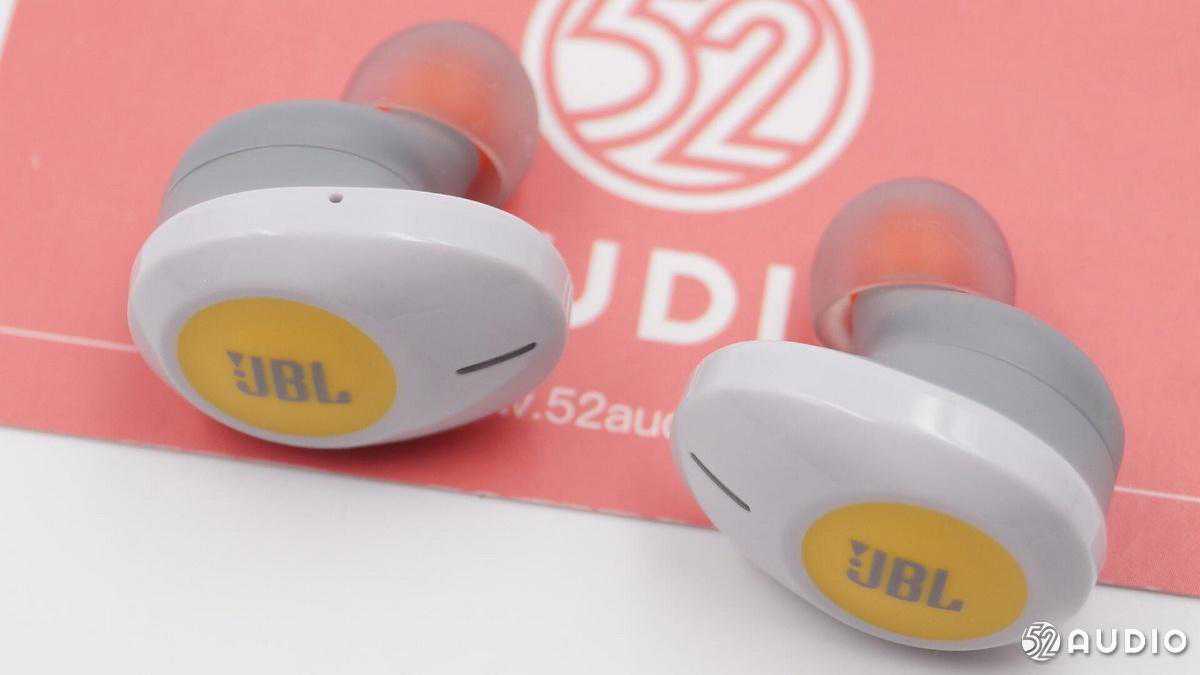

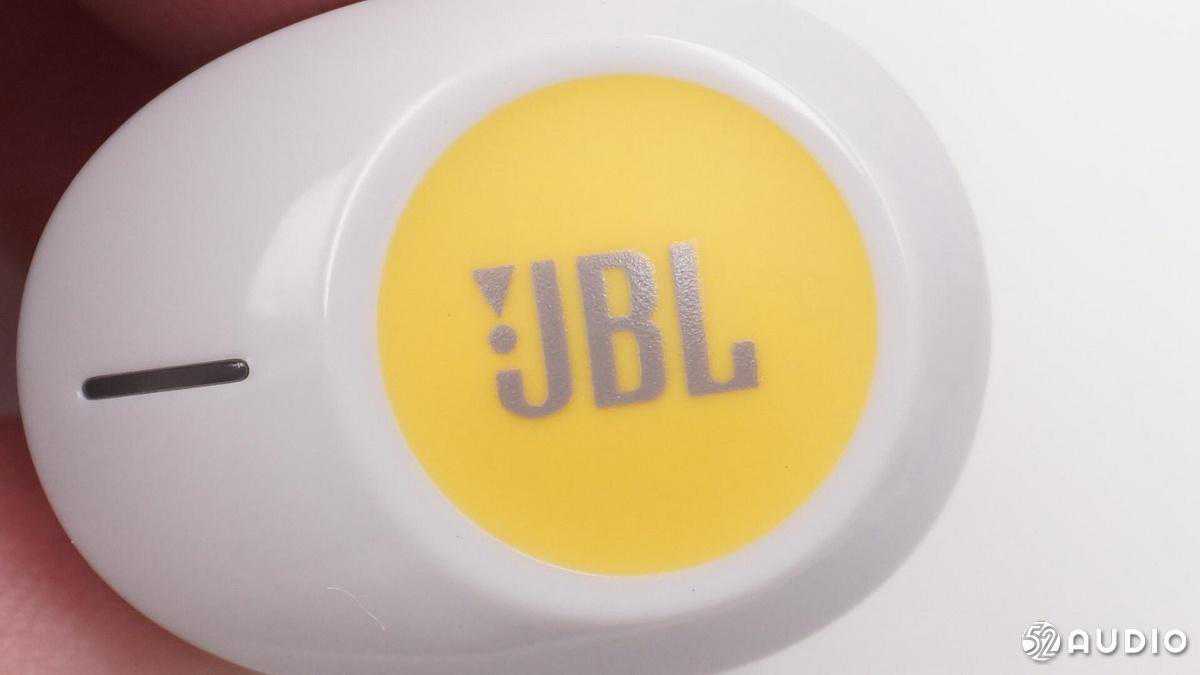

耳机背面黄色部分内含JBL标志，这部分是触控区域。

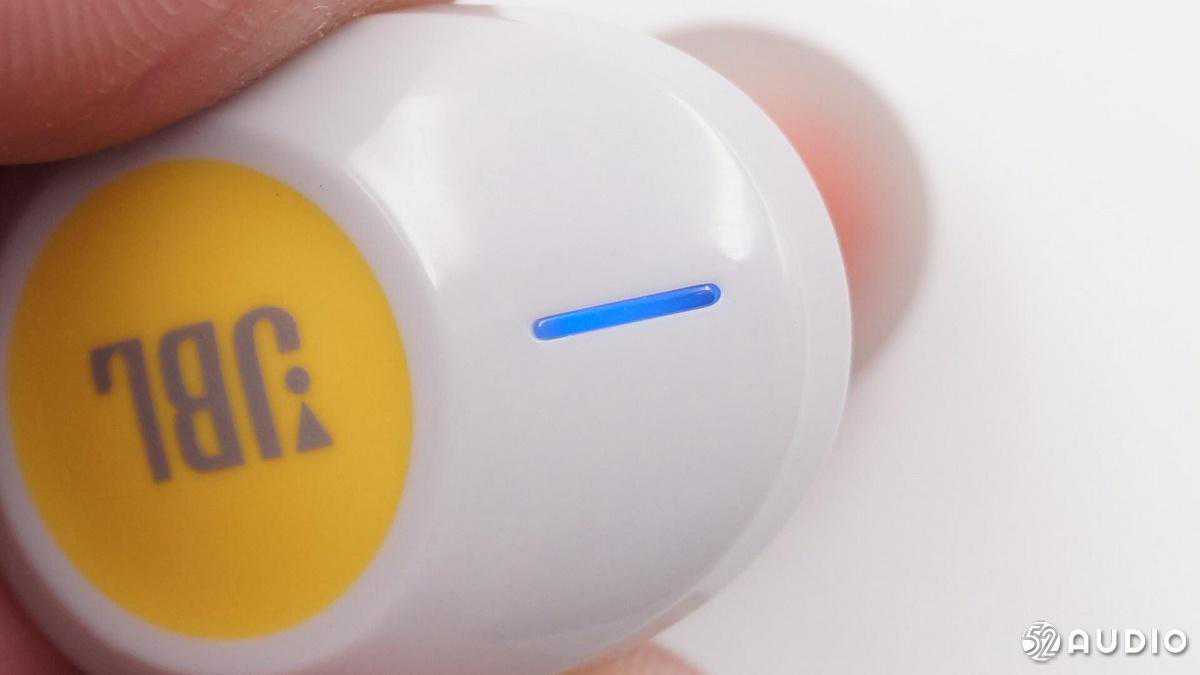

耳机背面的条形指示灯特写。

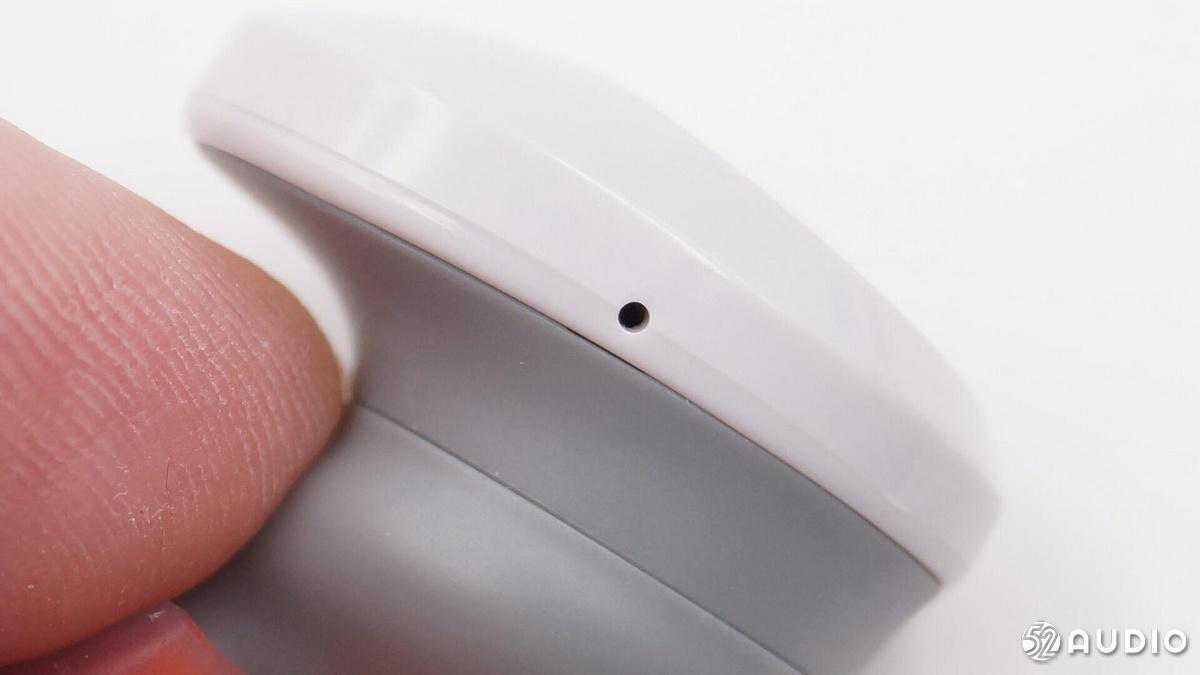

耳机侧面麦克风开孔特写。

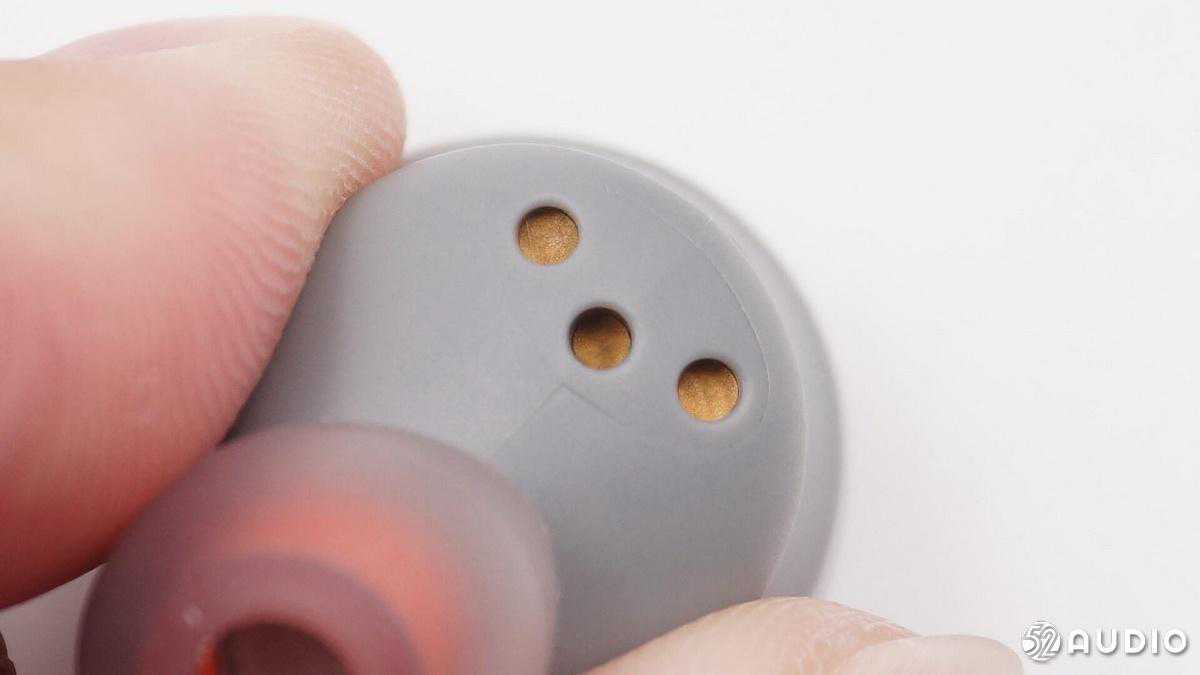

耳机内侧充电触点特写。

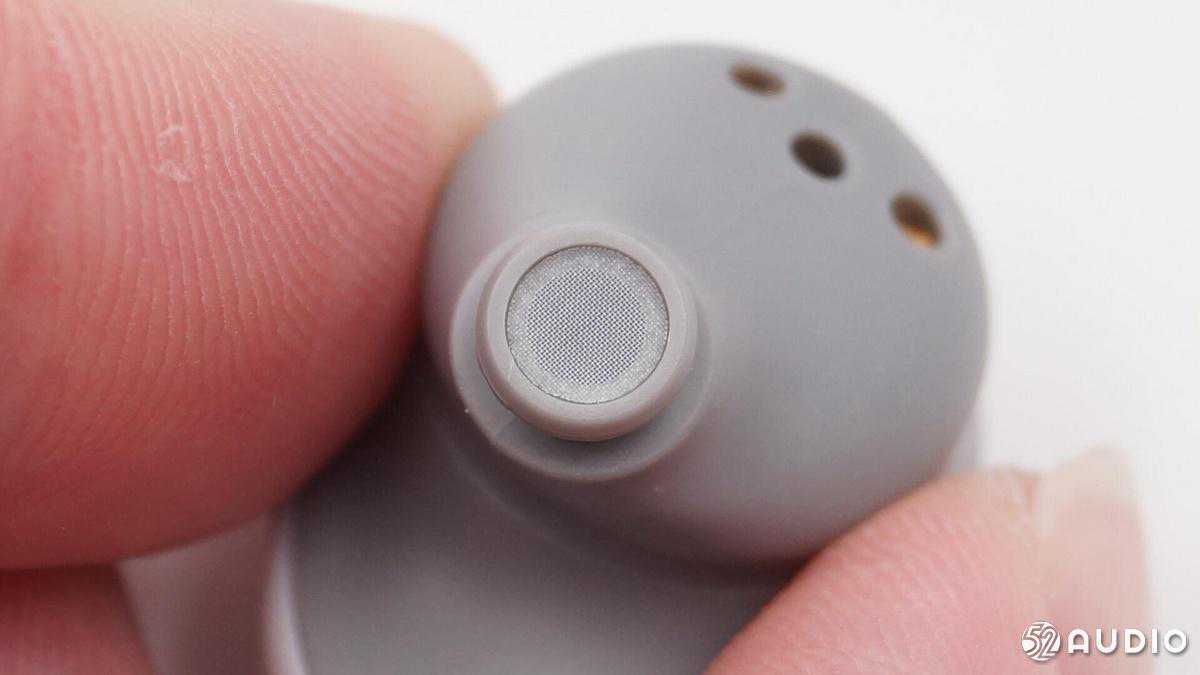

耳机出音孔特写。


看完外观，开拆耳机，先将耳机背面盖板分离。

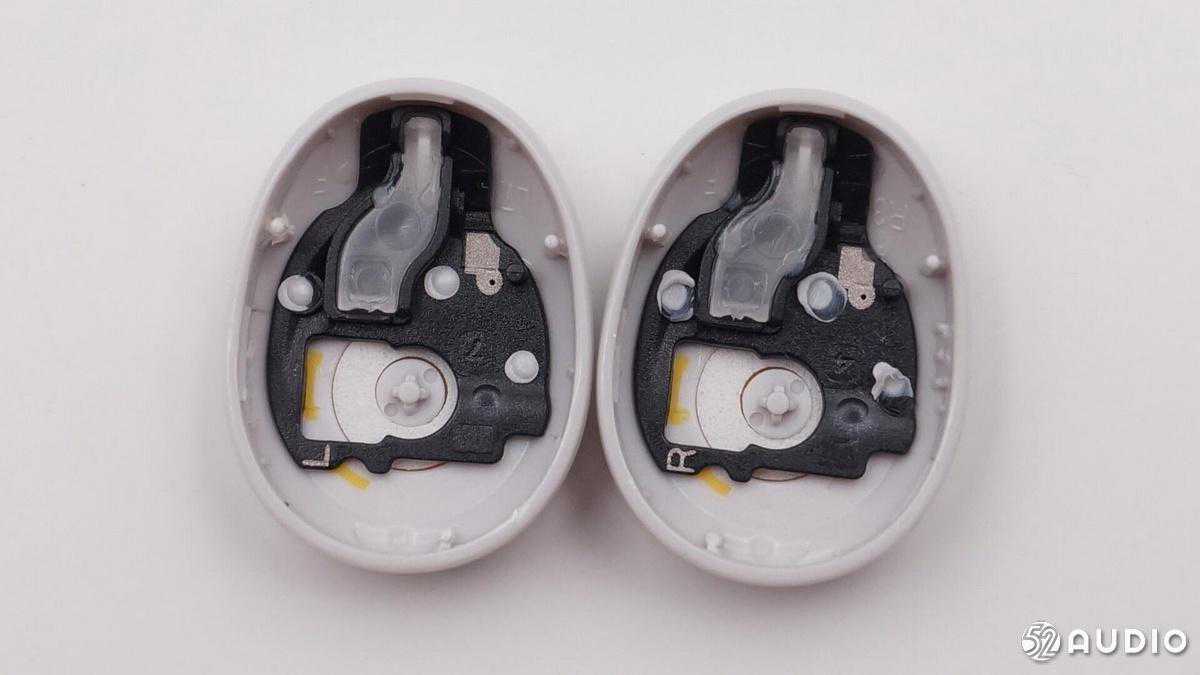

耳机背盖内部特写。


将中部的黑色塑料结构从背板中分离出来。


黑色塑料结构特写，这部分主要是耳机的蓝牙天线，其中内嵌有LED导光柱。

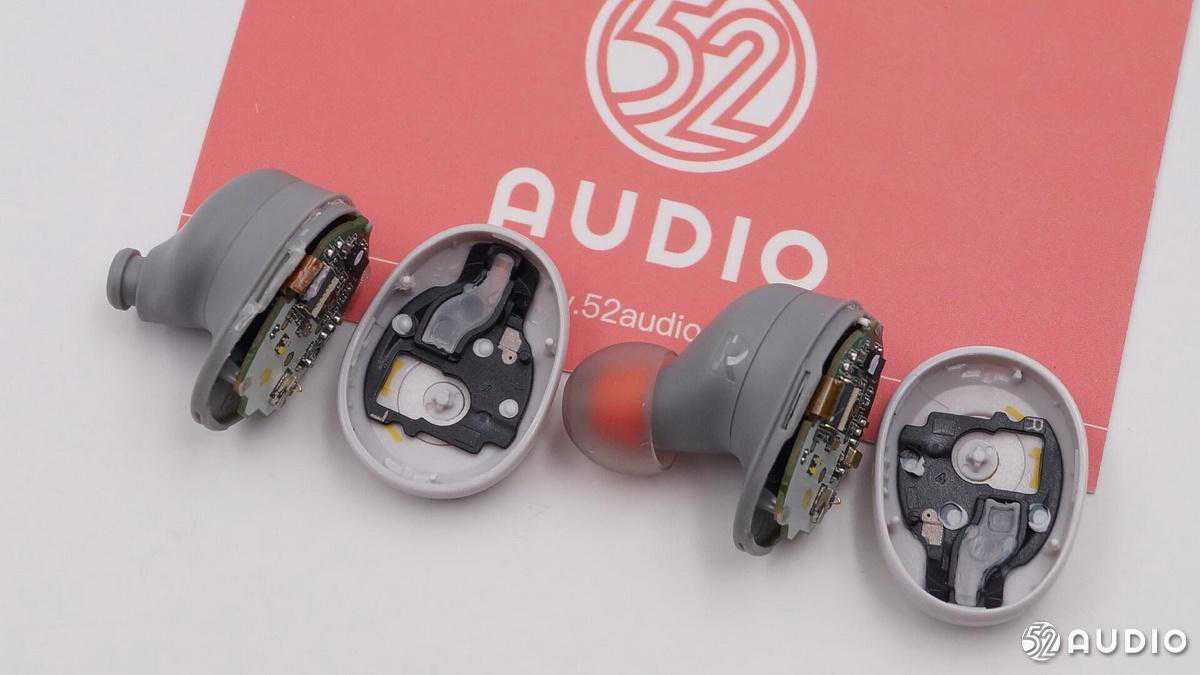

左右耳机主板一览。

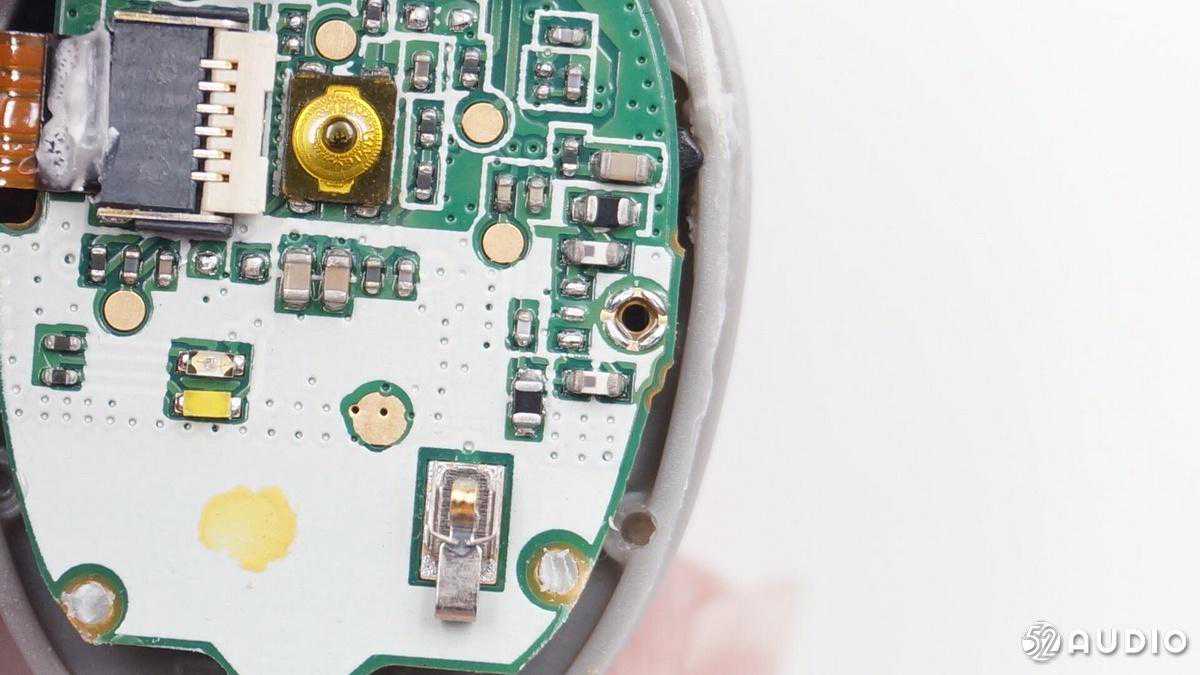

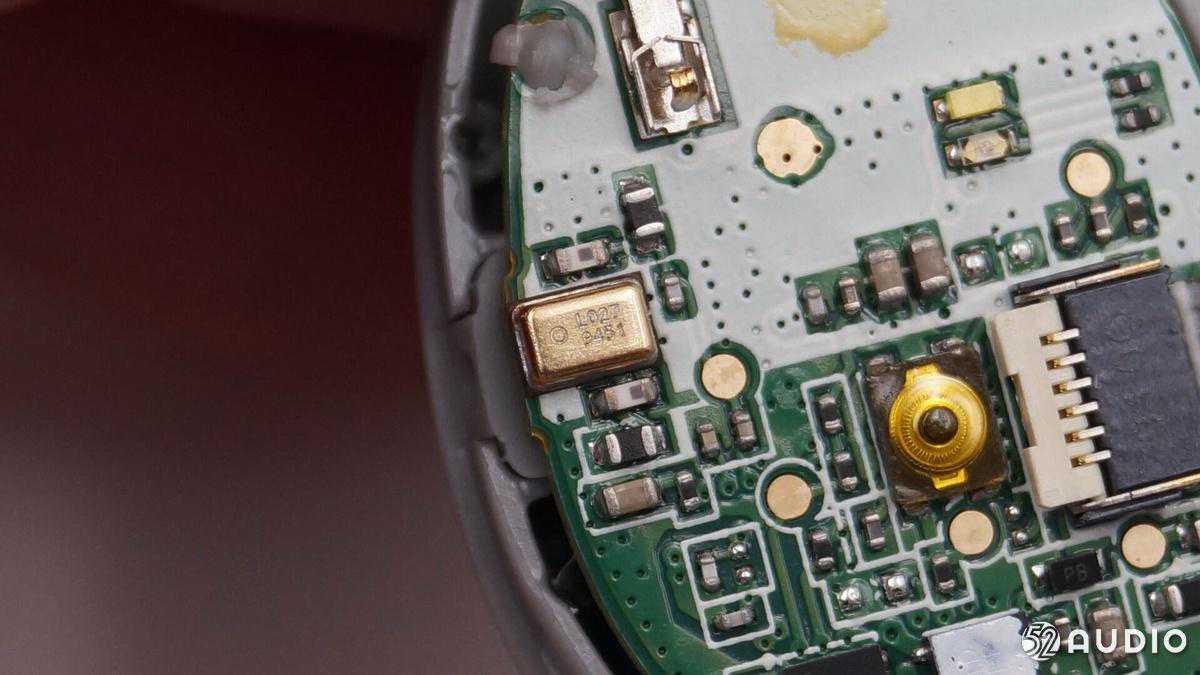

耳机触控微动开关特写。

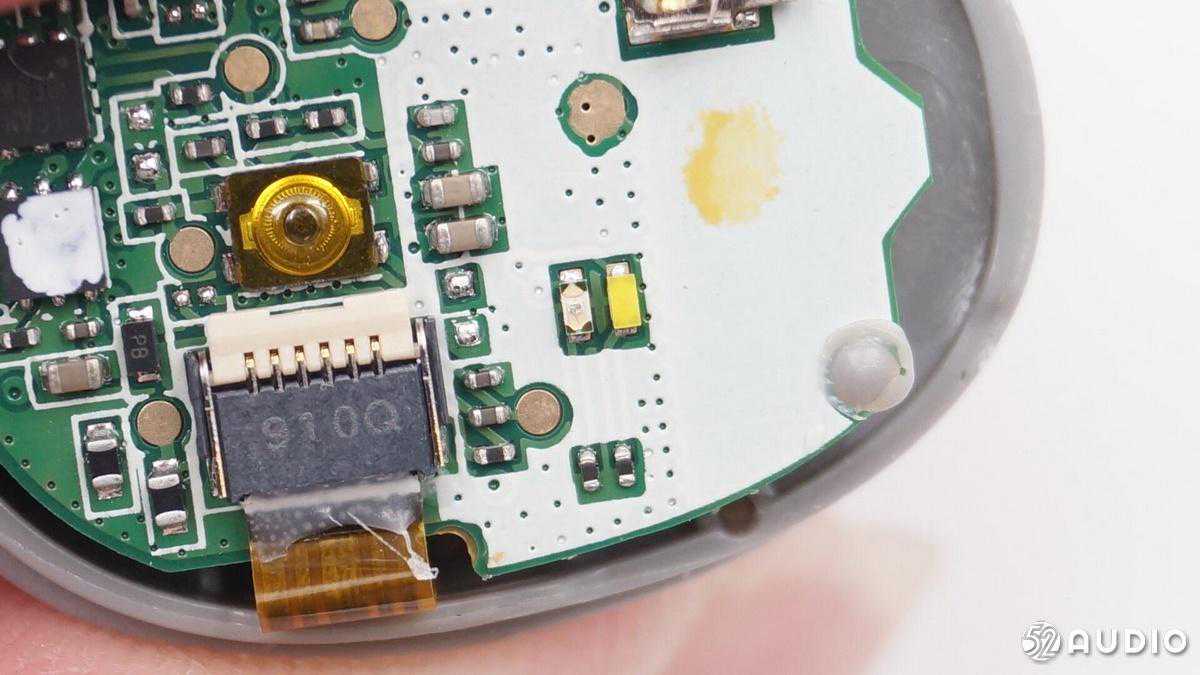

耳机LED指示灯特写。


耳机蓝牙天线顶针特写。


耳机镭刻L0279451硅麦特写。

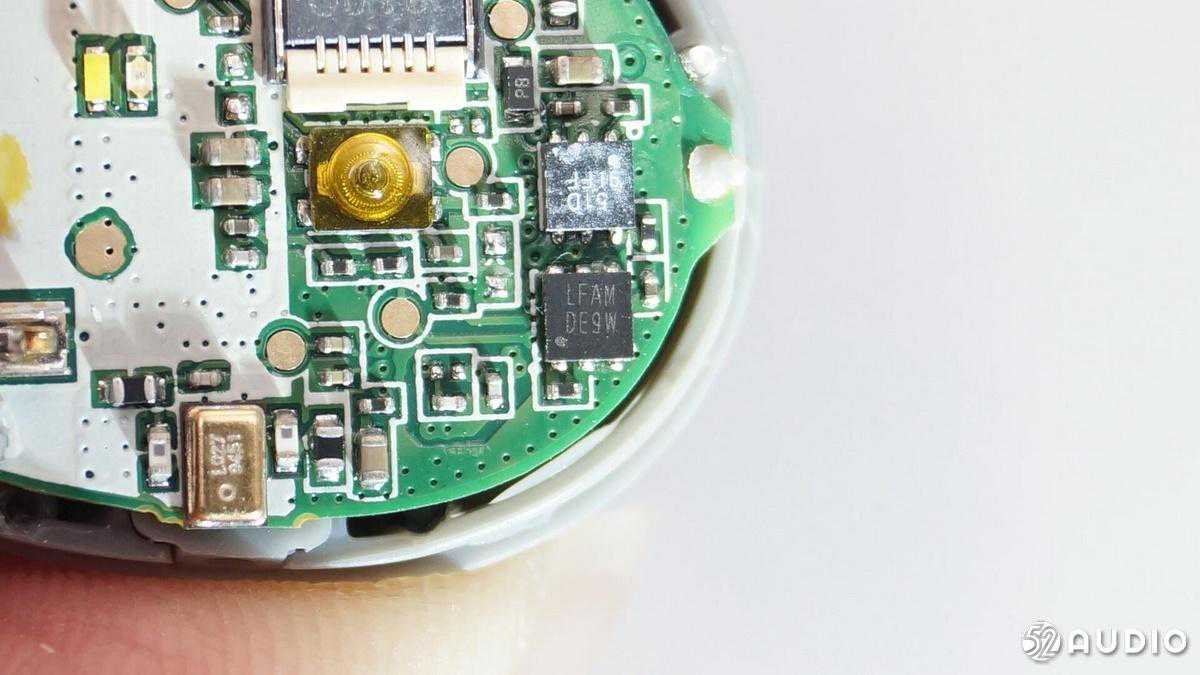

丝印LFAMDE9WIC。


丝印51D91FFIC。


左耳机预留的硅麦开孔。


耳机电池位于主板之下。

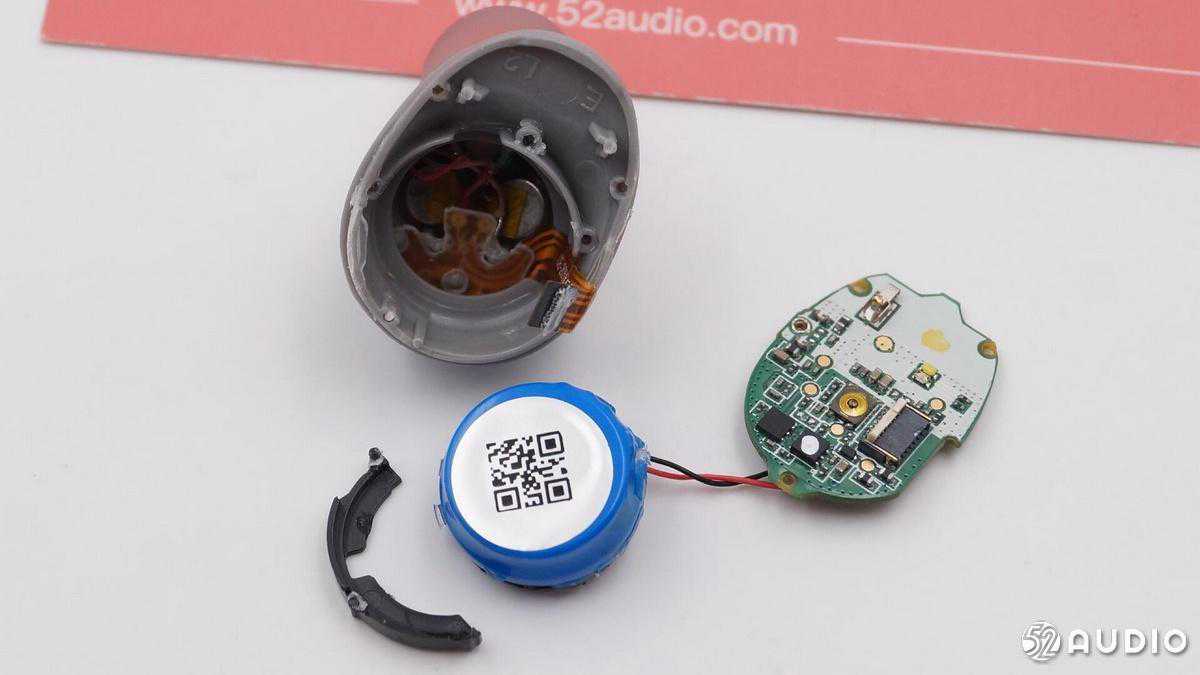

我们将耳机主板及电池从耳机内腔分离出来。


耳机内部腔体一览。

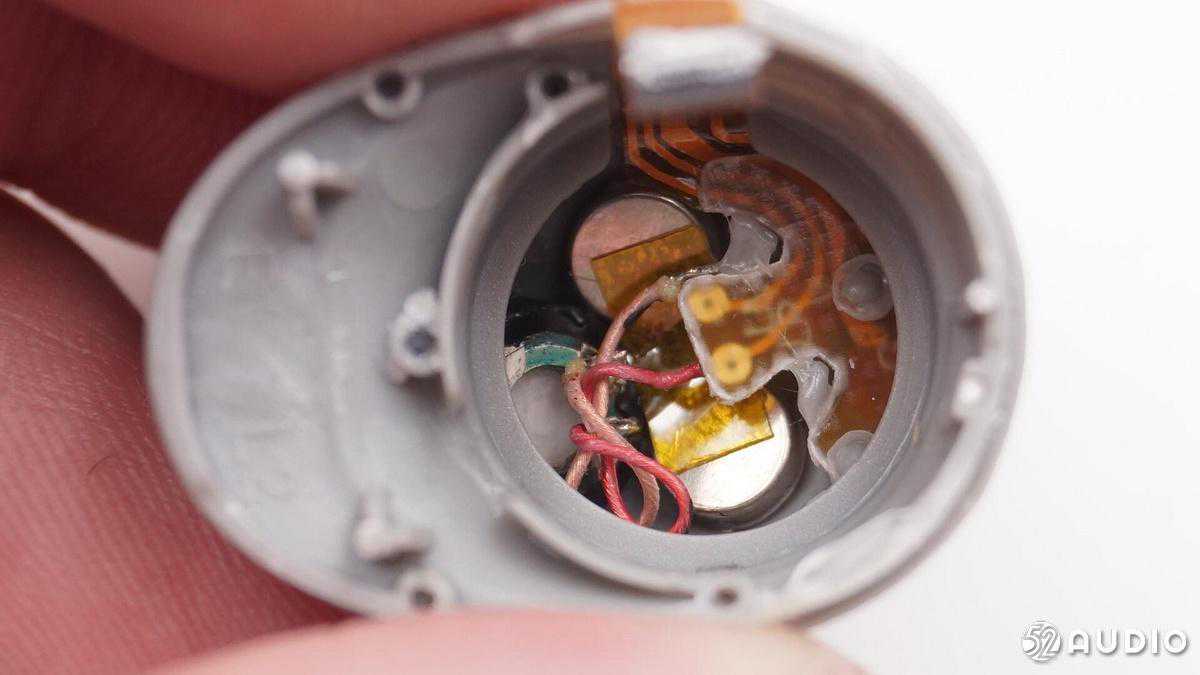

耳机内腔扬声器单元特写。


耳机内腔定位磁铁，充电触点特写。

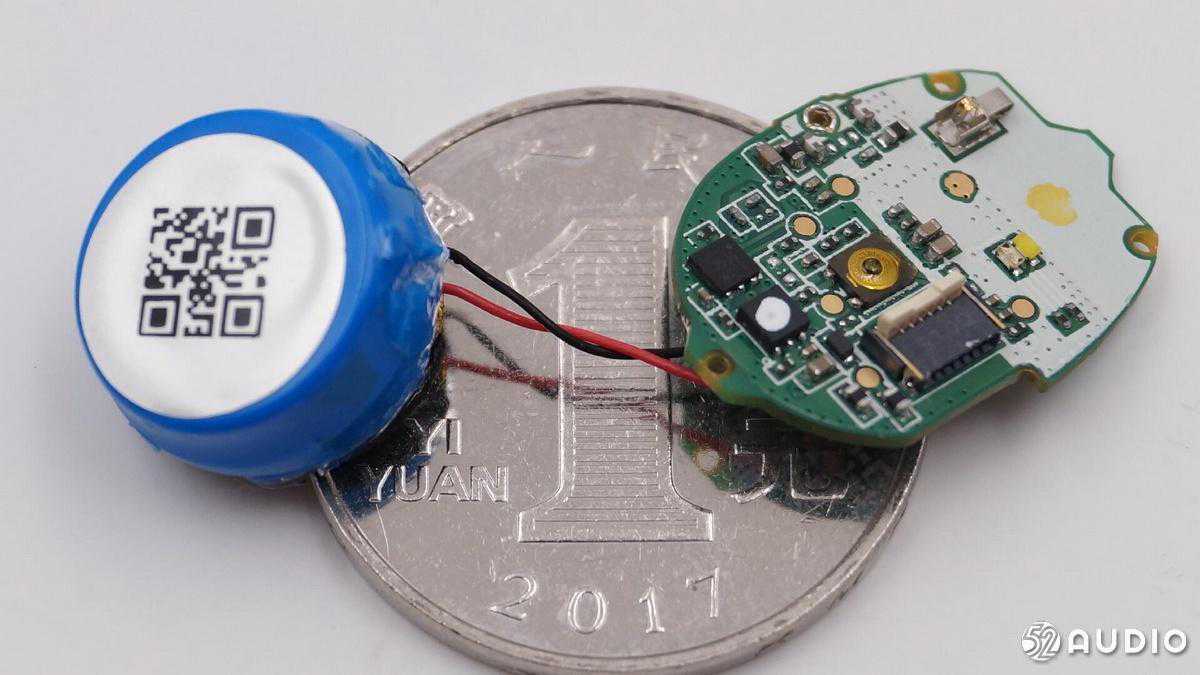

纽扣锂电池，主板与一元硬币的比较。

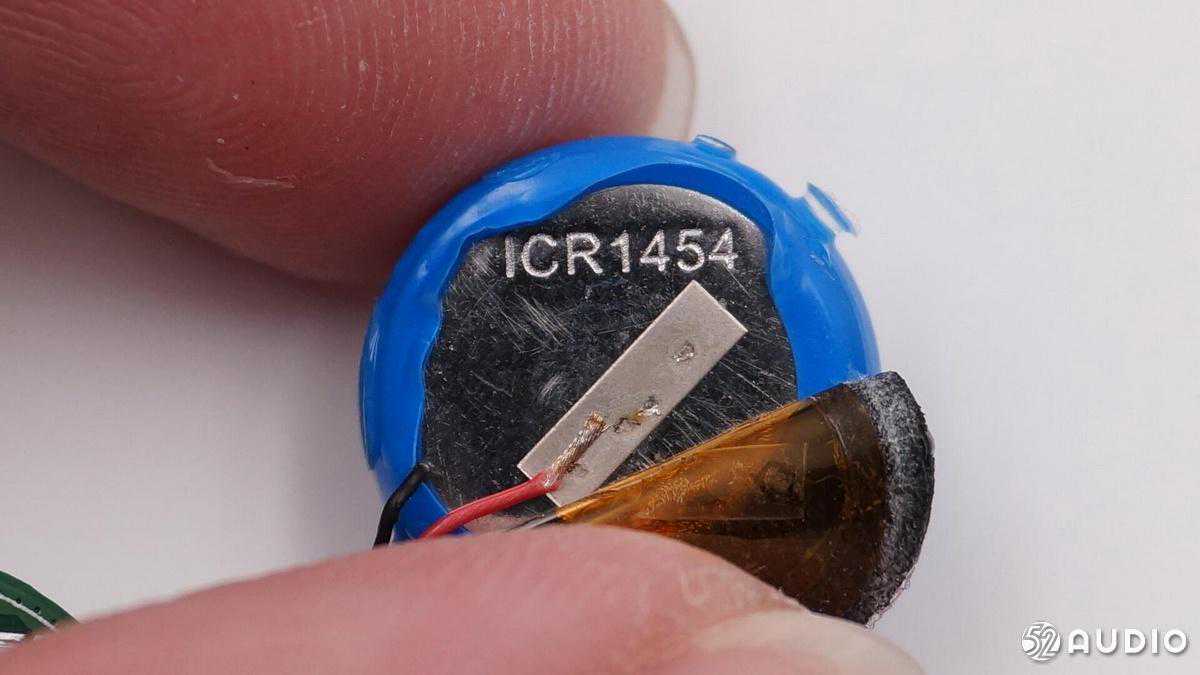

型号ICR1454纽扣锂电池，导线直接与电芯焊接在一起，电池推测来自GREATPOWER鹏辉能源。

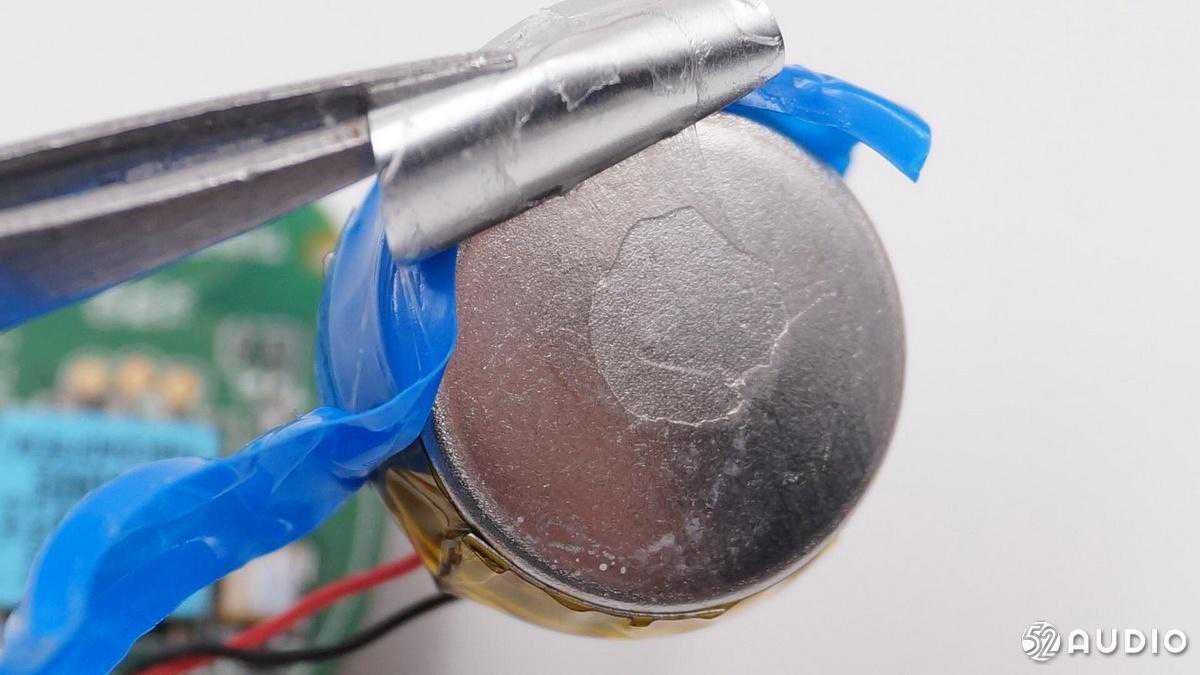

纽扣锂电池背面特写。

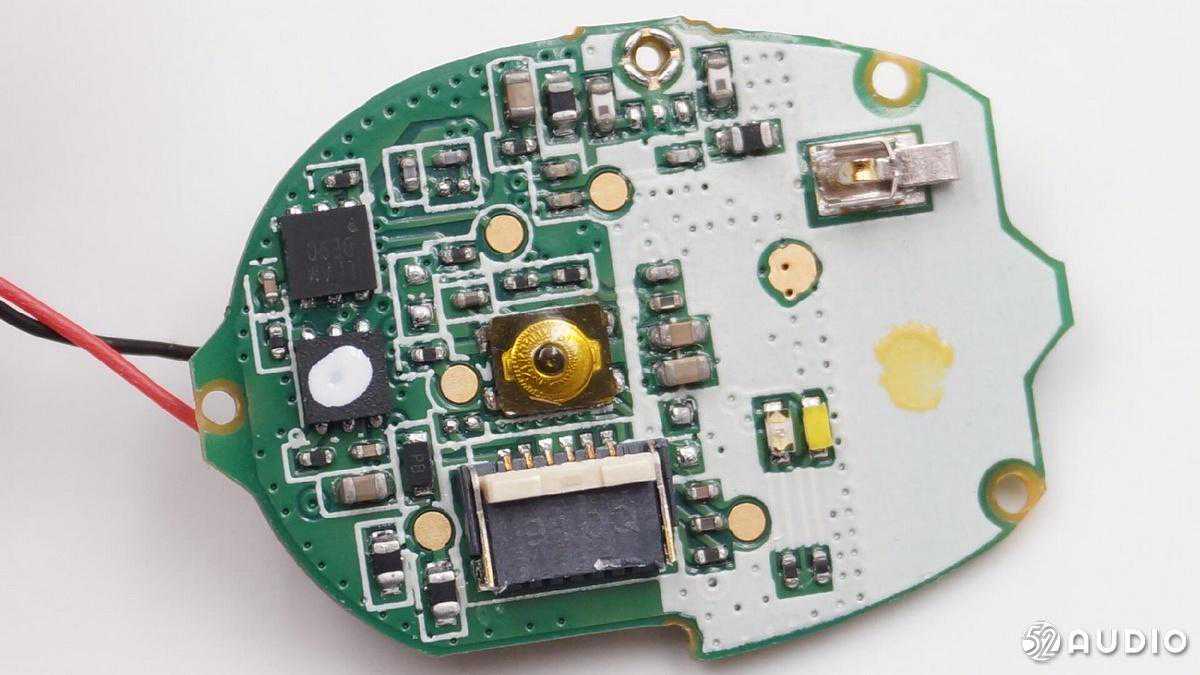

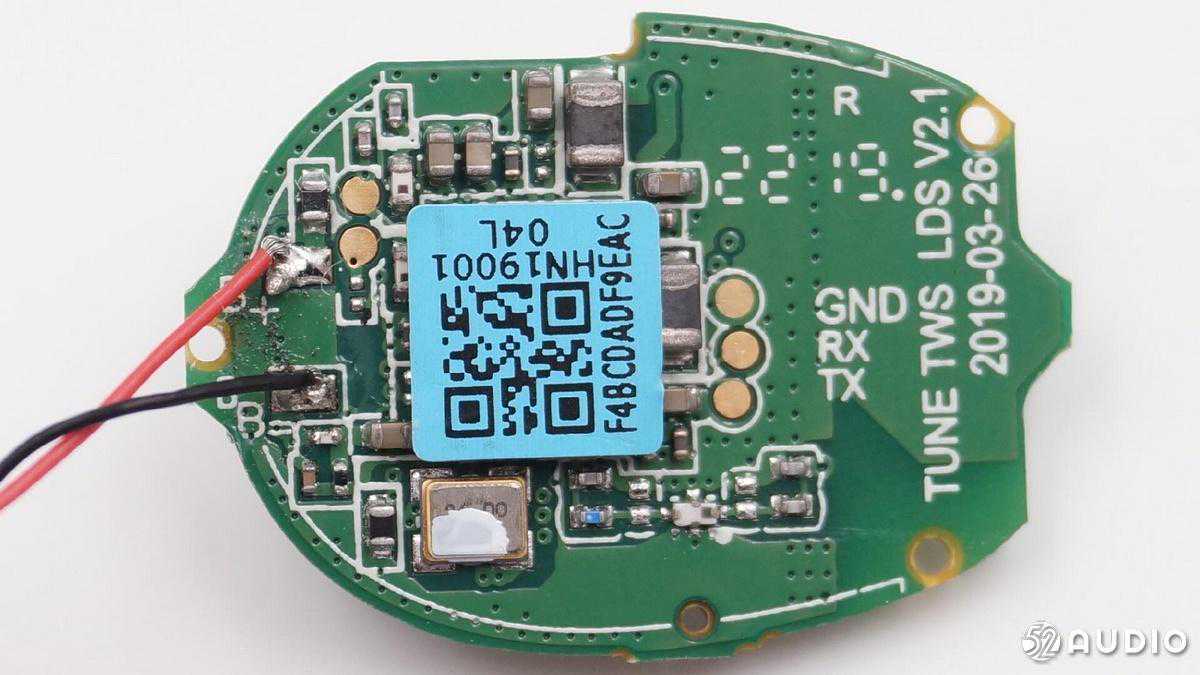

耳机主板正面特写。

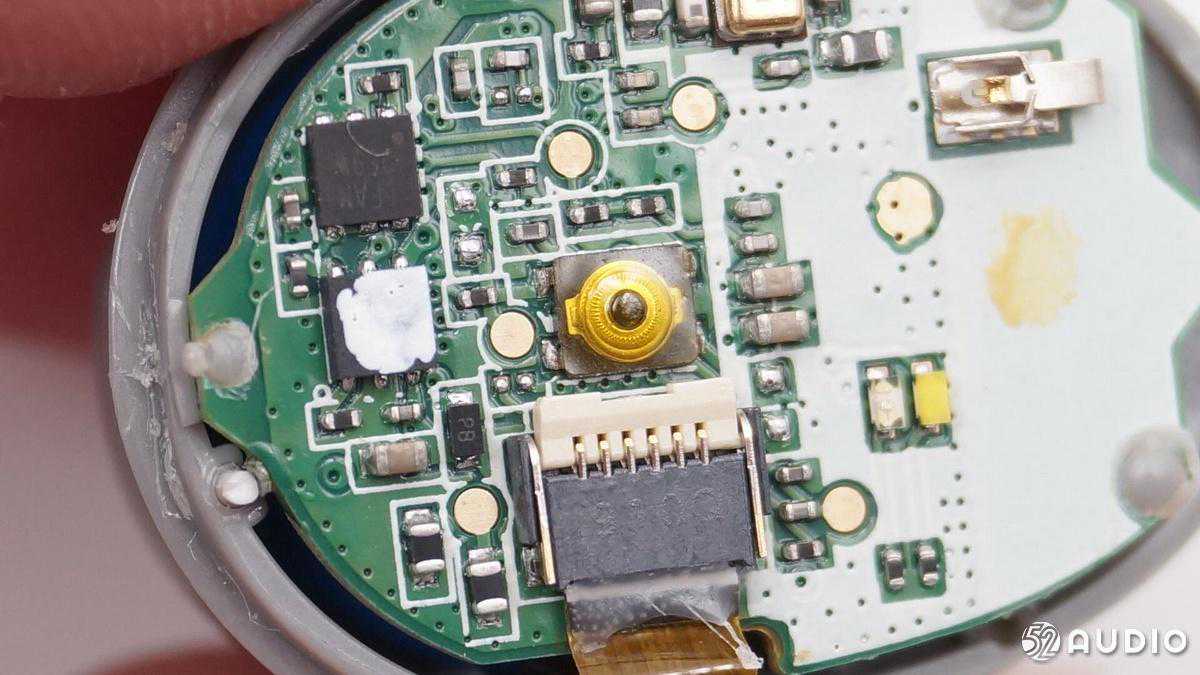

耳机主板背面特写。

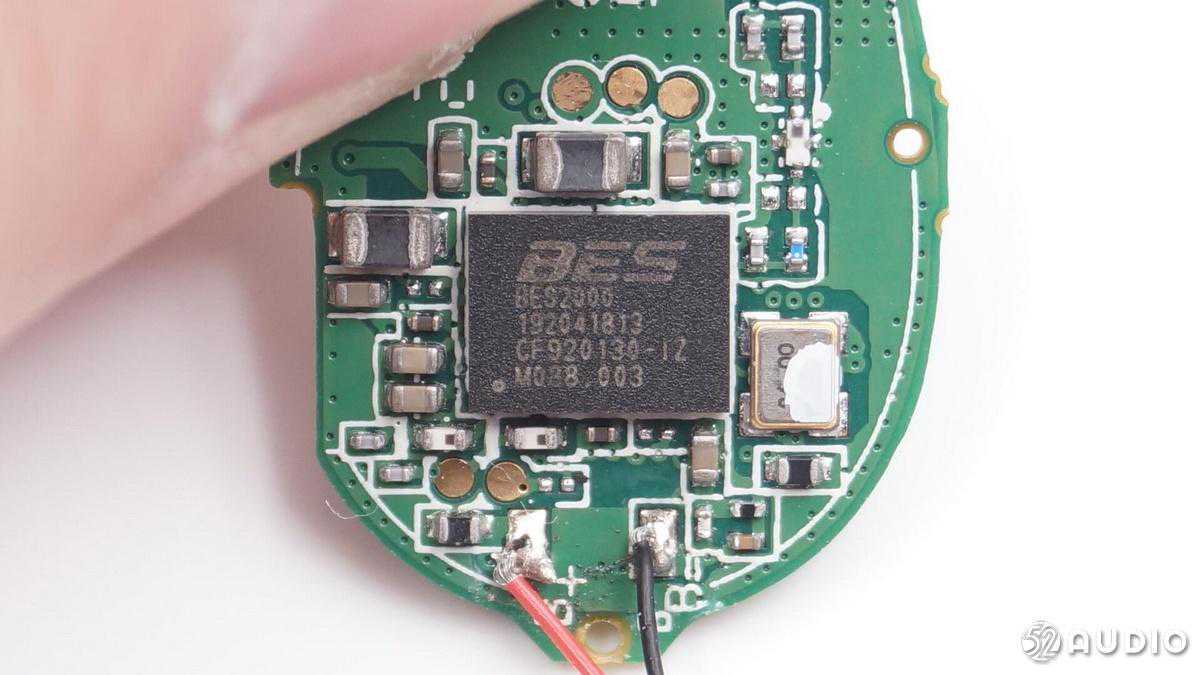

耳机搭载恒玄BES2000蓝牙音频SoC。

BES2000是一款新一代全集成自适应双模蓝牙耳机解决方案，具有全集成、高性能、低功耗等特点，支持蓝牙标准、最高支持192KHz/24bit的Hi-Fi音频，支持EQ以及重低音增强等各种音效技术，音频输出信噪比高达-105db，扩展性方面，可以支持自适应主动降噪功能。

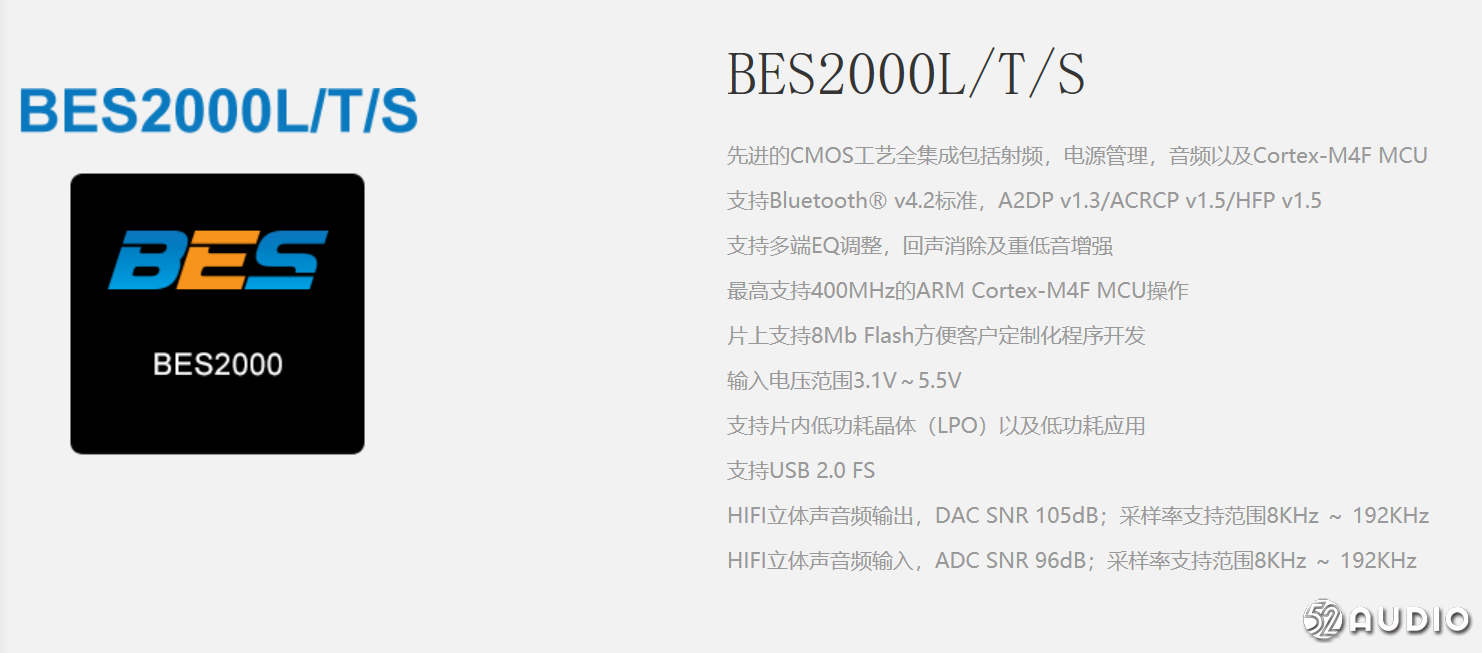

BES2000详细资料。

JBLTUNE120TWS耳机拆解全家福。

我爱音频网总结：

JBLTUNE120TWS耳机外形圆润时尚，配色大胆，不过整体重量达到了74g，也就不能与轻便为伍，耳机的充电接口仍然采用Micro-USB接口，未免有些遗憾。内部做工优良，重要部分通过排线连接，导线焊接焊点饱满，独立的蓝牙天线尺寸大，有效提高耳机接收信号的能力。

内部搭载了一颗恒玄BES2000蓝牙音频SoC，支持蓝牙4.2，高集成，高性能，低功耗，，优化耳机的设计，助力耳机的续航，保障耳机的无线连接及性能。
