网友寄来的DAC，修修试试看

MusilandMD-10的外观

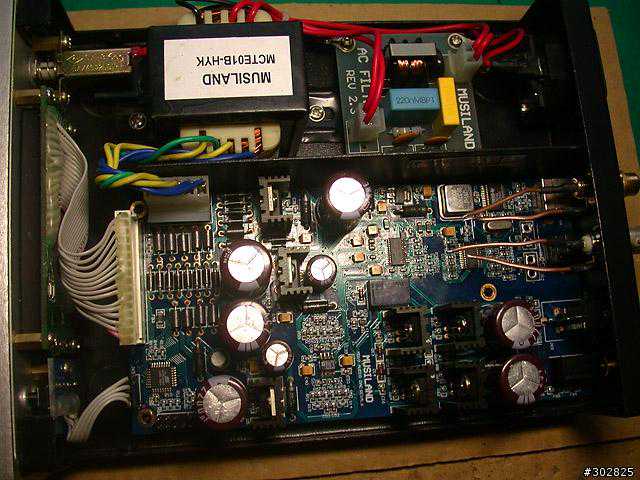

内部结构

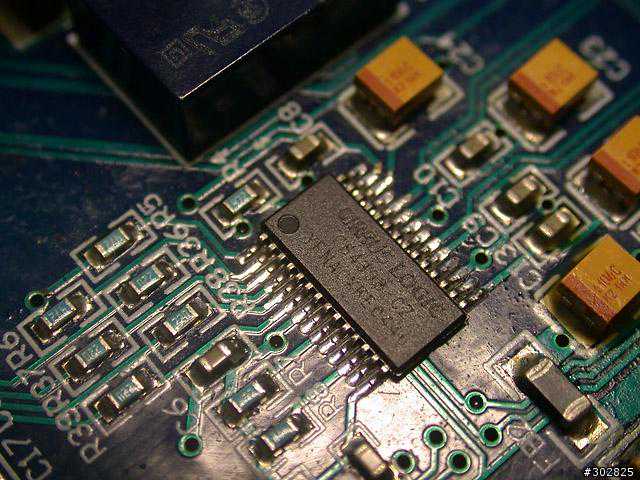

译码芯片CS4398


数字接收芯片CS8416

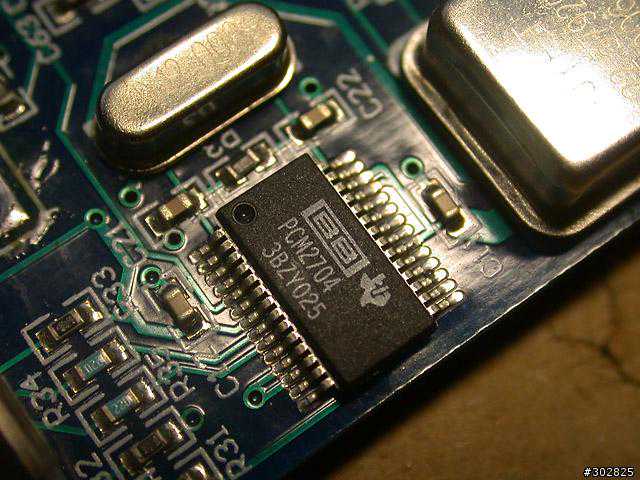

USB接收译码芯片PCM2704

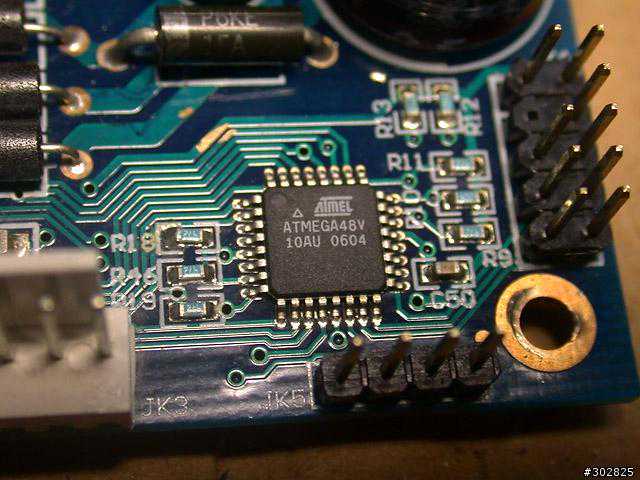

功能显示控制芯片ATMEL48V


LPFOP275

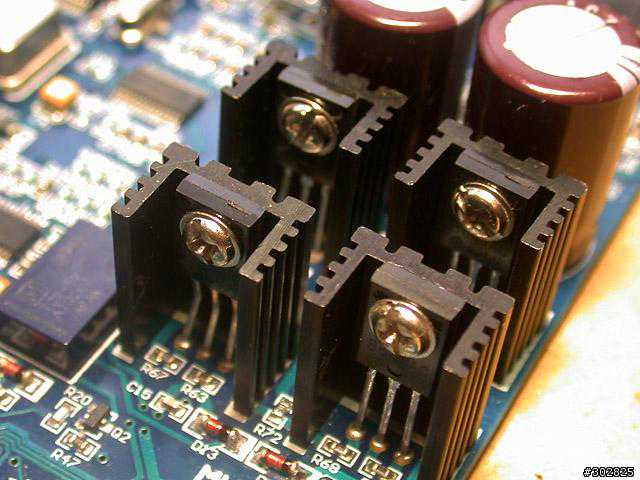

耳扩部分的中功率晶体


经网友叙述故障原因，是在开机时啵的一声整台DAC就没声音了，初步检查是CS4398和耳扩晶体烧了，于是联络网友请他购买CS4398寄来让我更换。

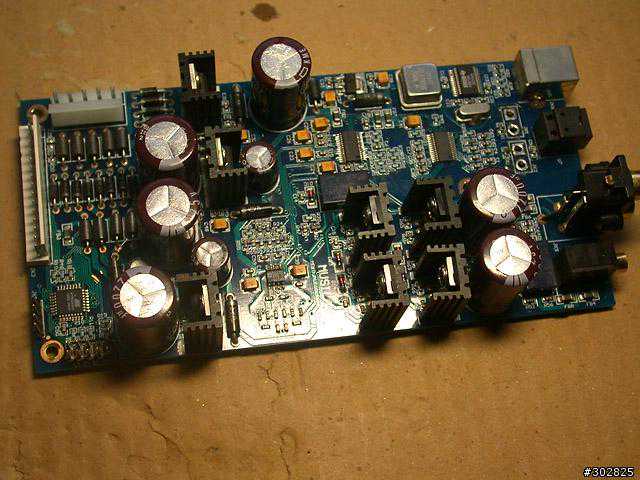

拆下来的PCB


收到CS4398后将芯片换上，上电测试发现有破音，OP275也有内伤，

联络新竹的电子材料行，发现新竹的电子材料行竟然没卖SOIC包装的双OP，

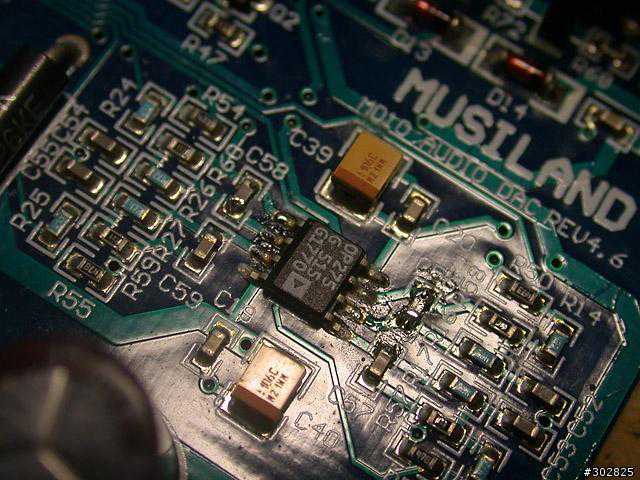

没办法，手上有旧的DIP包装的OPA2604，就给它焊引线硬上，一切以不花钱为目的


老人家老花眼严重，所以焊的不漂亮

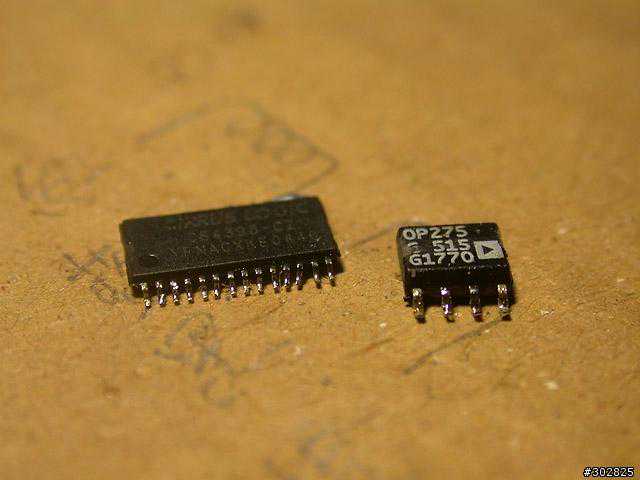

换下来的故障零件

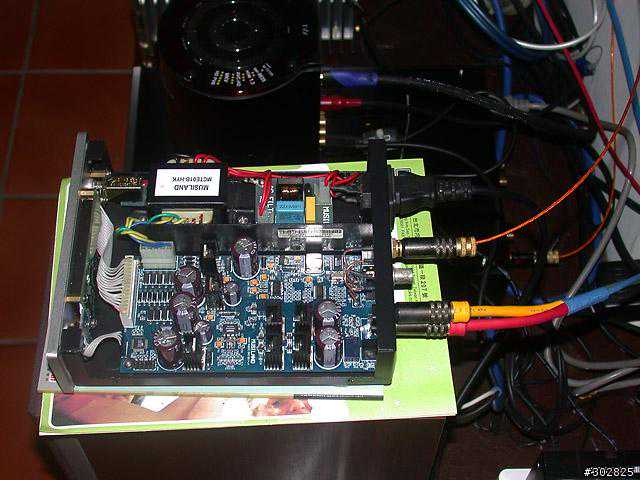

焊好后再上电测试就一切正常了，

由于网友不用耳扩部分，所以耳扩部分就没有维修。

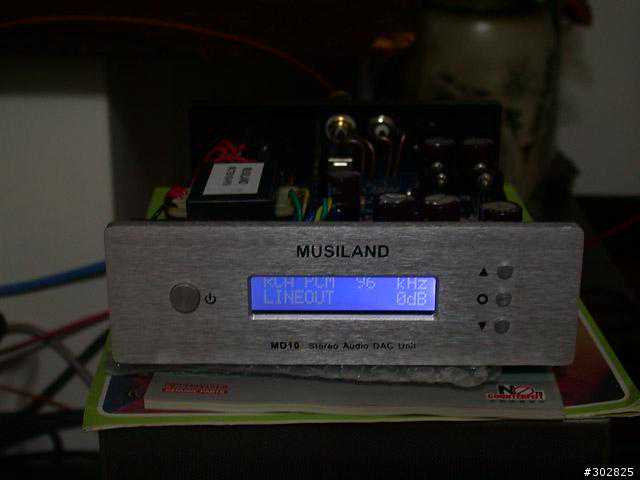

RCA96k接收播放

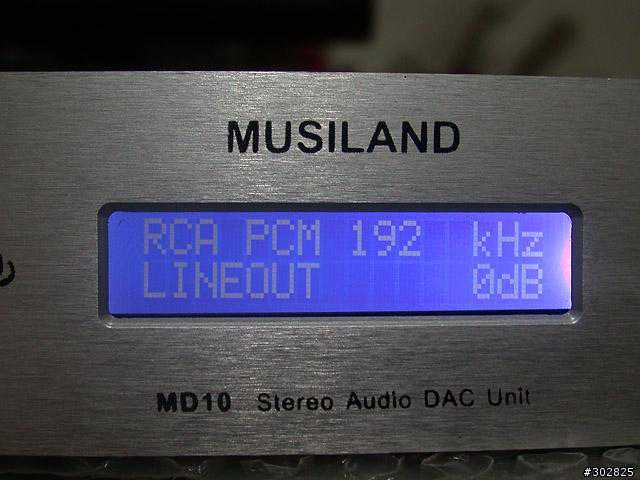

RCA192k接收播放

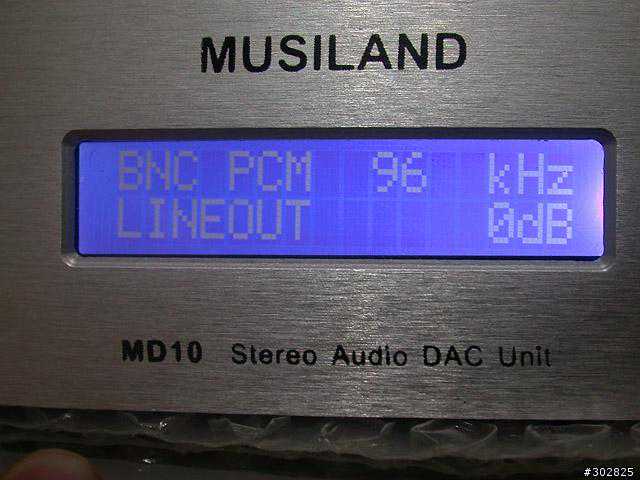

BNC96k接收播放


BNC192k接收播放

连续播放测试两天，没有任何问题，就把DAC打包寄回给网友，

整个维修就到一个段落。

以上就是整个维修过程和大家分享～～
