5G频段分两部分：FR1和FR2
5G频段FR1和FR2

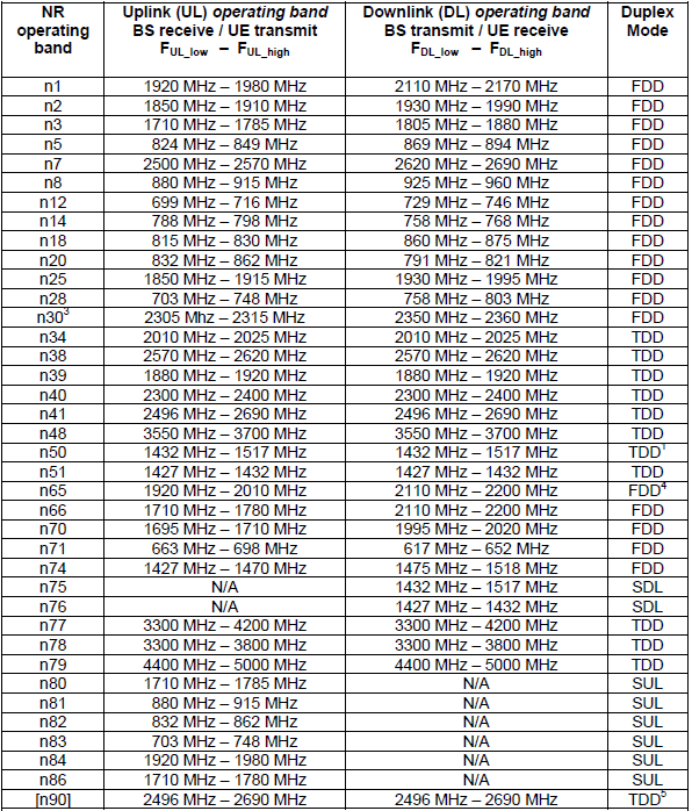

下面是FR1也就是sub6G的频段表：
sub6G频段
国内运营商移动部署的5G频段是n41和n79,联通和电信部署的频段都是n78，具体频率范围如下：
中国移动：n41:2515~2675MHz,n79:4800~4900MHz;
中国电信：n78:3400~3500MHz；
中国联通：n78:3500~3600MHz;
3GPP中关于5GFR1（sub6G）的射频指标要求都在38.101中，其中38.101-1和38.101-2分别定义的是SA架构下FR1（sub6G）和FR1（毫米波）下的射频指标要求，38.101-3是ENDC和5GCA组合下的5G射频指标要求，ENDC就是我们现阶段国内运营商正在推行的NSA架构。因为NSA架构属于过渡阶段，运营商重点部署的是SA架构，因此本文重点讲述SA架构下5G的射频指标，也就是38.101-1。
3GPP相关文档下载地址：
发射指标：
6发射特性
6.2Transmitterpower发射功率；
6.2.1UEmaximumoutputpower最大发射功率
以上测试取样周期至少为1个子帧，1ms，除非特别说明，对各自支持的所有带宽都有效

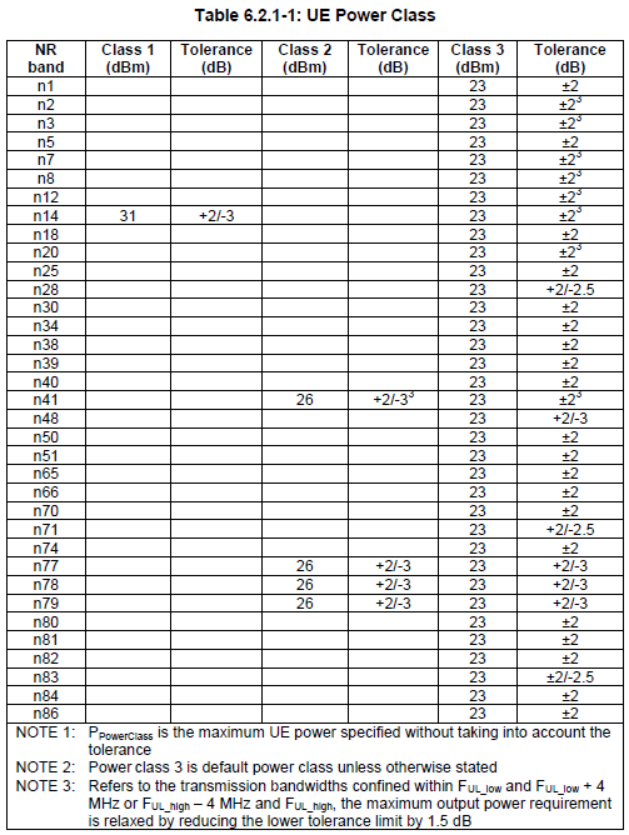

不同class对应的最大发射功率表
6.2.2UEmaximumoutputpowerreduction最大发射功率回退

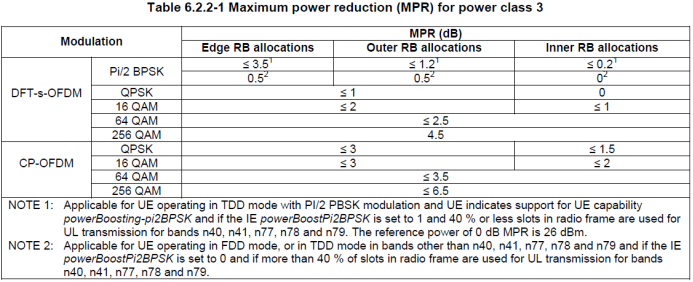

5GNR允许终端在特定的调制方式、特定的RB分配机制下，适当回退最大发射功率，以适应高阶调制带来的发射指标超标或者占用带宽超标的问题；
5GNR功率回退机制
6.2.3UEadditionalmaximumoutputpowerreduction额外最大发射功率回退
额外最大功率回退是网络端基于杂散的额外要求而设定的，额外最大功率回退值和最大功率回退值不能重复叠加，取最大值做回退，
特定频段特定RB信令连接的最大功率回退
6.3Outputpowerdynamics输出功率动态范围
6.3.1Minimumoutputpower最小输出功率
TheminimumcontrolledoutputpoweroftheUEisdefinedasthepowerinthechannelbandwidthforalltransmitbandwidthconfigurations(resourceblocks),whenthepowerissettoaminimumvalue.
Themi
最小发射功率的概念我们不应该陌生，无论是Wcdma还是LTE都有这项指标要求，在最小1个子帧（1ms）的测试周期内，所有带宽和RB配置下，都应该满足最小发射功率小于某个规定的大小。这个指标的含义是手机终端和基站足够近的场景下，手机应该能够响应基站的要求，发射足够小的功率出来，从而可以最大可能的长时间上网。

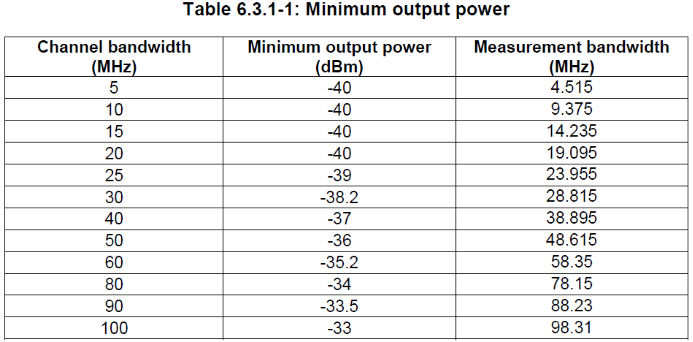

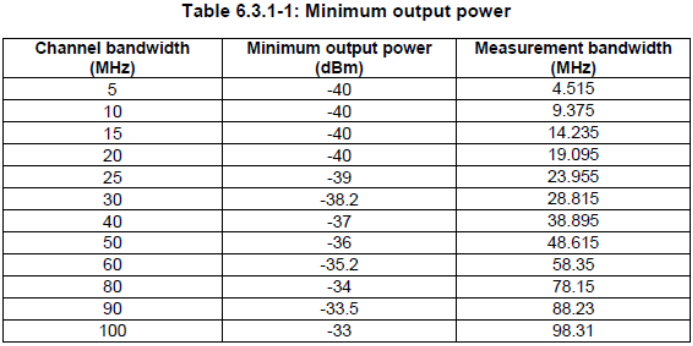

最小发射功率
6.3.2TransmitOFFpower发射关功率
TransmitOFFpowerisdenyofitsports..
ThetransmitOFFpowerisdefinedasthemeanpowerinadurationofatleastonesub-frame(1ms)
发射关功率的概念和LTE完全相同，网络要求终端关闭发射的时候，射频收发器的发射电路和PA都关闭，此时在射频口测试到的功率既是发射关功率，测试周期也是至少1个子帧（1ms）。这个指标反映的是终端保持安静的能力，主要是测试射频发射前端电路是否彻底关闭，以及是否有自激或者接收电路的锁相环电路有无泄露等。

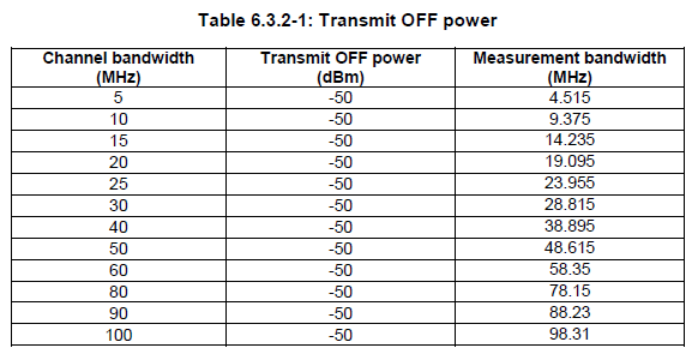

发射关功率表
6.3.3TransmitON/OFFtimemask发射功率开关模板
6.3.3.2GeneralON/OFFtimemask通用开关模板

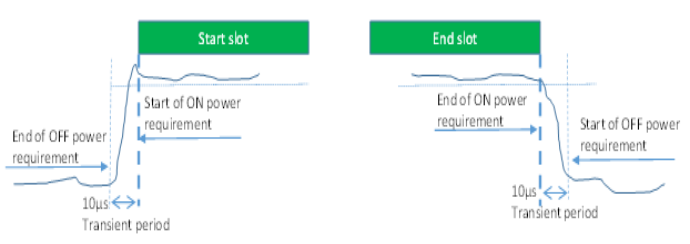

on/off时间模板
:GeneralON/OFFtimemaskforNRULtransmissioninFR1
10us内完成功率10%-90%和90%-10%的上升和下降过程
6.4Transmitsignalquality发射信号质量
6.4.1Frequencyerror频率误差
要求的频率误差是载波频率±0.1PPM+15Hz，测试周期1ms
6.4.2Transmitmodulationquality发射信号调制质量
6.4.2.1ErrorVectorMagnitude矢量误差幅度

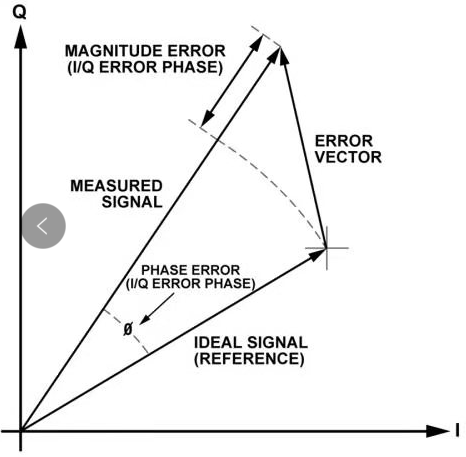

EVM的定义
不同调制方式下的EVM要求不同，原则是调制阶数MCS越高，要求也相应的越高。

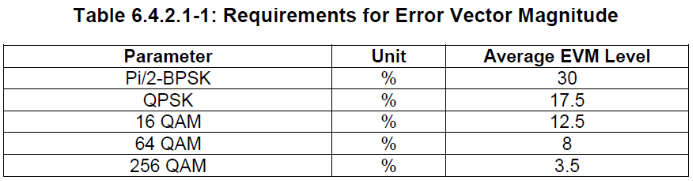

不同MCS下EVM要求
对非256QAM的调制方式来说，测试功率只要求比最小发射功率高即可，而256QAM的测试要求功率比最小功率高10dB以上。也就是说并不需要在最大功率下测试EVM，大多数场景下只需要比最小功率大即可，但我们测试往往是设置的最大功率，这样的场景最恶劣，也最容易发现问题。

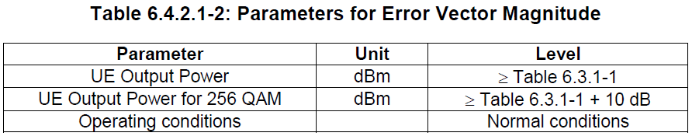

EVM测试的功率要求
最小发射功率要求
6.4.2.2Carrierleakage载波泄露
Carrierleakageisanadditivesinusoidwavefo,
载波泄露是一种由于串扰或者直流偏移造成的干扰，表现为未经调制的载波频率上的正弦波。这是一种幅度恒定且与信号幅度相对立的干扰。信号的IQ分量会对中心的子载波造成干扰，尤其是输出的调制信号较小的时候影响更大，本测试项以载波泄露的形式测试UE发射机的调试质量。

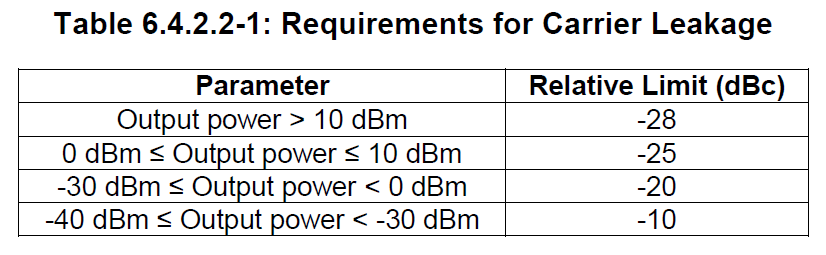

载波泄露表
6.4.2.3In-bandemissions带内杂散
Thein-bandemissionisdefinedastheaverageemissionacross12sub-carriersandasafuncti–allocatedRBtotheUEoutputpowerinanallocatedRB.
Thebasicin-bandemissionsmeasurementintervalisdefinedoveroneslotinthetimedomain;however,theminimumrequirementappwithSRS,thein-bandemissionsmeasurementintervalisreducedbyoneormoresymbols,accordingly.
Theaverageofthebasicin-bandemissionmeas
带内杂散定义为，12个子载波0RB的功率和满RB的功率之比，这个指标反映的是分配部分RB的时候对带内其他RB资源的干扰情况，因为都是分配带宽内，故称为带内杂散。
inbandemissions
6.5OutputRFspectrumemissions输出射频发射频谱

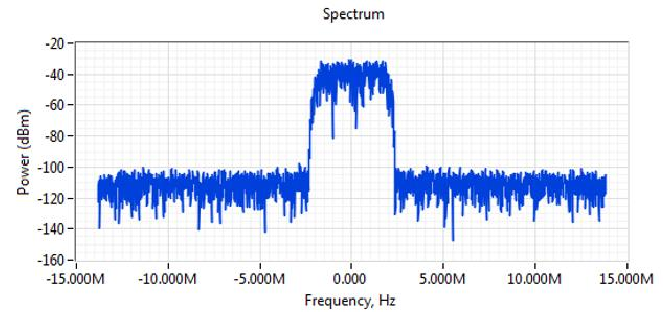

6.5.1Occupiedbandwidth占用带宽
Occupiedbandwidthisdefinedasthebandwidthcontaining99%ofthetotal(ResourcesBlocks)
占用带宽，在我们绝大多数系统里都是99%的功率分布的带宽，这点和LTE没有任何区别。

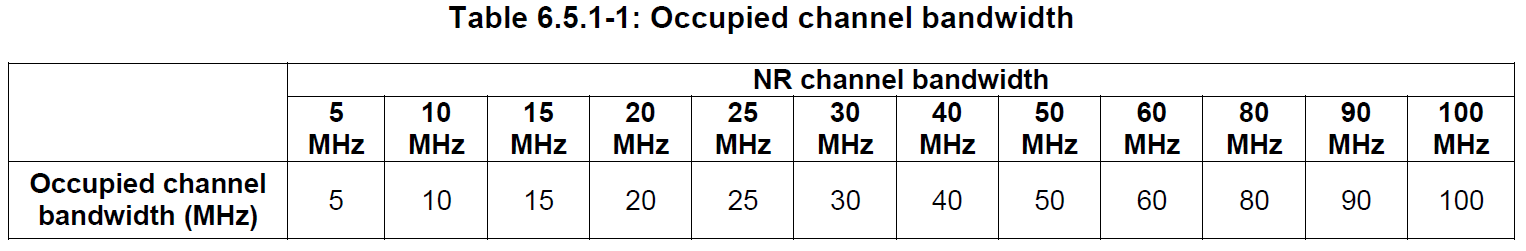

占用带宽
6.5.2Outofbandemission带外杂散
TheOutofbandemissionsareunwantedemissionsimmediatelyoutsidetheassignedchannelbandwidthresultingfromthemodulationprocemaskandanadjacentchannelleakagepowerratio.带外杂散包含SEM和ACLR两部分，其中SEM单位是绝对值dBm，而ACLR单位是相对值dBC。
OOB，SEMACLR，杂散之间的关系图
6.5.2.2Spectrumemissionmask发射频谱模板
ThespectrumemissionmaskoftheUEappliestofrequencies(ΔfOOB)startingfromtheedgeofthe
。
发射频谱模板指的是channelbandwidth到ΔfOOB之间的频谱，见上面的图片SEM部分。

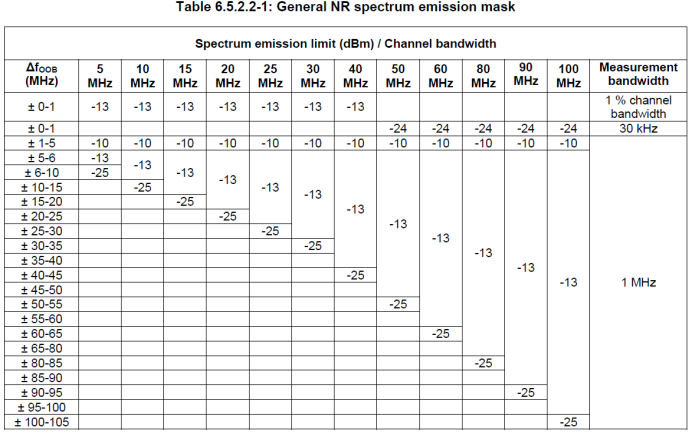

SEM测试要求
6.5.2.4Adjacentchannelleakageratio临道功率泄露
AdjacentchannelleakagepowerRatio(ACLR)istheratioofthefilteredmeanpowercentredontheassignedchannelfrequencytothefilteredmeanpowercentredonanadjacentchannelfrequency.
ACLR指的是指定的信道对相邻的信道滤波后的平均功率之比，这个参数的好坏反映的当前终端对同系统的其他用户的影响。
6.5.2.4.1NRACLR5GNR临道功率泄露

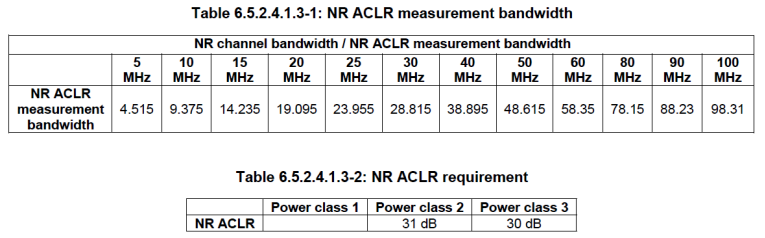

5GNR的ACLR要求
6.5.2.4.2UTRAACLRUMTS制式临道功率泄露
UTRAadjacentchannelleakagepowerratio(UTRAACLR)istheratioofthefilteredmeanpowercentredontheassignedNRchannelfrequencytothefilteredmeanpowercentredonanadjacent(s)UTRAchannelfrequency.
UTRAACLRisspecifiedforthefirstadjacentUTRAchannel(UTRAACLR1)whichcenterfrequencyis±2.5MHzfromNRchanneledgeandforthe2ndadjacentUTRAchannel(UTRAACLR2)whichcenterfrequencyis±7.5MHzfromNRchanneledge.
和LTE类似，5GNR也有相应的对UMTS（WCDMA和TD-SCDMA）的邻道干扰的指标，ACLR1指的是5G信道边缘±2.5MHz，ACLR2指的是5G信道边缘±7.5MHz。

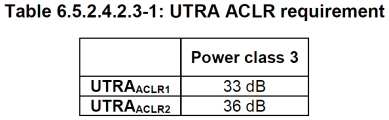

UTRAACLR
指标要求如下：
UTRAACLR

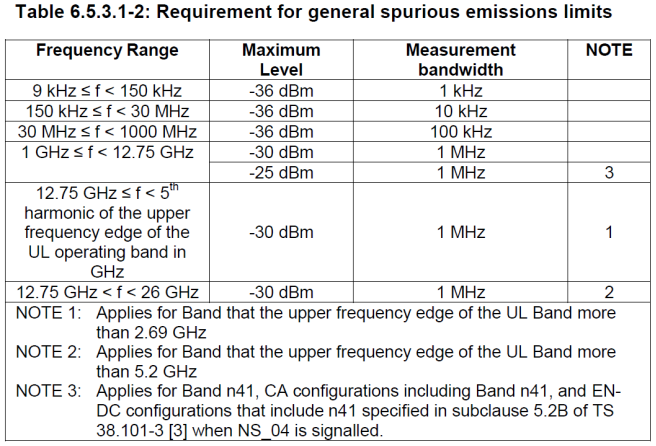

6.5.3Spuriousemissions发射杂散
这里的发射杂散是通用的发射杂散，和LTE的要求非常类似，是outofbandemssions之外的频谱要求。具体指标要求如下：
发射杂散
6.5.4Transmitintermodulation发射交调
Thetransmitintermodulationperformanceisameasureofthecapabilityofthetransmittertoinhibitthegenerationofsignalsinitsnonlinearelementscausedbypresenceofthewantedsignalandaninterferingsignalreachingthetransmitterviatheantenna.
UEtransmitintermodulationisdefinedbytheratioofthemeanpowerofthewantedsignaltothemeanpoweroftheintermodulationproductwhenaninterferingCWsignalisaddedatalevelbelowthewantedsignalateachtransmitterantennaportwiththeotherantennaport(s)sured
发射交调反映的是天线口的非线性特性，分别在中心频点±信道带宽和2*信道带宽加注-40dBC的CW信号，测试交调产物分别不超过-29dBc和-35dBC。
